Comment travailler avec les données du GS18 I
Le mobile GNSS temps réel Leica GS18 I utilise une technologie de positionnement par l’image très innovante basée sur l'intégration du GNSS, de l’IMU et d'une caméra. Avec le positionnement par l’image, les utilisateurs peuvent capturer des zones d'intérêt à distance et mesurer des points à partir d'images. Il vous permet de mesurer des points à partir d'images avec une précision de qualité topographique sur le terrain ou au bureau. Le flux de travail de bureau pour le GS18 I est basé sur Infinity. Les utilisateurs peuvent mesurer des points uniques ou créer un nuage de points à partir des données. Voici un flux de travail rapide.
Importer et visualiser les données du GS18 I dans le projet
Pour importer les données du GS18 I, sélectionnez simplement « Importer » dans la barre de menu. Dans la boîte de dialogue Importer, mettez en surbrillance le répertoire DBX et sélectionnez « Importer ». Zoomez, faites pivoter et effectuez un panoramique dans la vue graphique pour obtenir un aperçu des données et des images importées. Les groupes d'images importés et les images associées sont répertoriés dans la liste des objets Bibliothèque du navigateur.

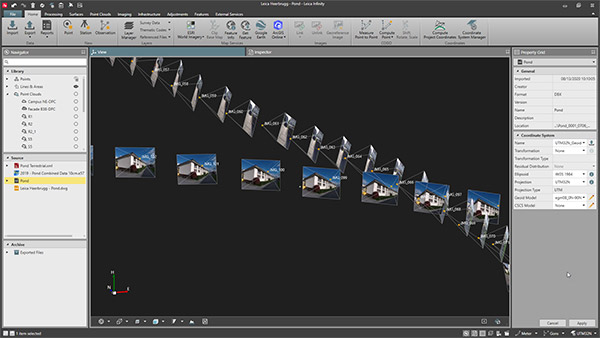

Image 1 : Images du GS18 I importées dans Infinity
Mesurer des points à partir d'images
Pour mesurer des points, mettez en surbrillance le groupe d'images dans le navigateur et dans le menu contextuel, sélectionnez « Ouvrir la visionneuse ». Dans la visionneuse d'images, accédez à l'image souhaitée et mesurez de nouveaux points. Effectuez un zoom et un panoramique sur les positions requises ou utilisez la loupe pour un examen plus approfondi. Un simple clic choisit le point et la même entité est automatiquement identifiée sur les autres images. Les points créés sont répertoriés dans le volet Affichage des points et peuvent être affichés dans les images.
Image 2 : Mesure de points à partir d'images dans la visionneuse d'images
Fusionner des groupes d'images
La fonctionnalité Fusionner l'image est utile pour combiner deux ou plusieurs groupes d'images. Il permet de créer un seul nuage de points à partir de plusieurs groupes d'images. Dans l'onglet « Imagerie » de la barre de menus, utilisez « Nouveau » pour créer un nouveau groupe d'images. Un nouveau groupe sera ajouté dans la bibliothèque d'objets dans le navigateur. Dans le navigateur, mettez en surbrillance les groupes d'images requis et cliquez avec le bouton droit pour ouvrir le menu contextuel. Sélectionnez « Fusionner » avec le groupe d'images et sélectionnez « Groupe d'images créé ». Toutes les images des groupes d'images précédemment sélectionnés appartiennent désormais au groupe d'images fusionné.
Créer un nuage de points dense
La création d'un nuage de points dense à partir de données capturées avec le GS18 I suit les mêmes étapes que la création d'un nuage de points à partir de données d’un drone. Avant de créer le nuage de points dense, définissez les paramètres dans l'onglet « Imagerie » de la barre de menus. Spécifiez le seuil de filtrage et la valeur minimum. Définissez le nombre de correspondances par point pour mieux gérer les valeurs aberrantes ou les données de mauvaise qualité. Le nuage de points dense peut être créé en sélectionnant le groupe d'images et en choisissant « Nuage de points dense » dans la barre de menus. La tâche de traitement démarre et peut être affichée dans la section Résultats de la création d'image de l'onglet Imagerie du navigateur. Une fois la tâche terminée, elle est déplacée vers la section des résultats. Stockez les résultats pour visualiser le nuage de points dense dans le volet d'affichage et le navigateur.

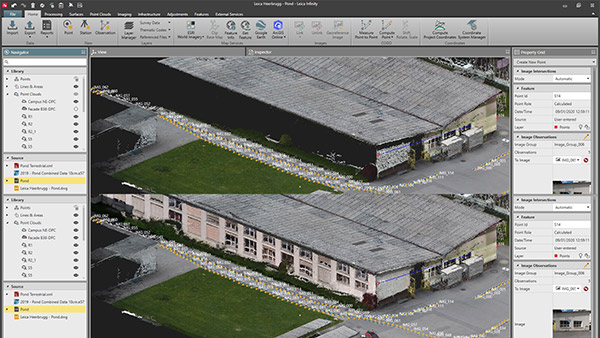

Image 3 : Nuage de points dense d'une élévation de bâtiment généré à partir d'images du GS18 I
Réduisez le travail sur site vers le bureau et mesurez des points à partir d'images. Regardez la vidéo pour apprendre à travailler avec les données du GS18 I plus en détail.
Pour plus de tutoriels Infinity, consultez la liste de lecture complète.
Auteur : Monika Bodziak - Ingénieur produit, Leica Infinity
