Rilievo mediante scansione laser di edificio classificato come storico di 2° Grado*

Autore: Tom Wheatcroft BA (Hons), Tecnico dell'architettura / Topografo geospaziale

Ridge and Partners LLP è una azienda di consulenza multidisciplinare nel settore Immobiliare e delle Costruzioni con oltre 650 dipendenti impegnati in tutto il mondo dalle 11 sedi sparse in tutto il Regno Unito. Nel corso del mese di settembre 2019, il team geospaziale è stato incaricato dal Consiglio Comunale della città di Oxford di effettuare un rilievo mediante scansione laser completa e produrre un modello 3D Revit del municipio di Oxford, edificio classificato di grado 2° nel centro di Oxford. Completato nel 1897, il Municipio di Oxford è sia il luogo destinato ad incontri pubblici, intrattenimento, ad eventi che la sede del Consiglio Comunale di Oxford.

Grazie all'uso di Autodesk Revit, un software BIM (Building Information Modelling) che produce progetti architettonici e documentazione 3D di alta qualità, il team specializzato Ridge ha creato un modello 3D per integrare i dati di una relazione di manutenzione programmata a 30 anni e un rilevamento sulle condizioni. Vi sono state delle sfide fondamentali riscontrate durante il progetto che ruotavano principalmente intorno alla quantità di dati da elaborare. Dal momento che il Municipio è un ampio edificio storico (7 piani, con una superficie approssimativa di 18.000m²) con una grande quantità di dettagli, sono state necessarie più di 1.800 scansioni a colori da vari scanner per registrarle in una nuvola di punti completa.

Il Consiglio Comunale ha richiesto una relazione accurata e dati sull'attuale pianta dell'edificio, poiché molte dei loro dati erano obsoleti o imprecisi. I dati sulla condizione e la manutenzione dovevano essere integrati e facilmente accessibili per la manutenzione degli asset da parte di tutti i soggetti coinvolti, compreso il team responsabile delle strutture, e anche un modello 3D BIM basato su dati già esistente che poteva essere usato dai team di progettazione per eventuali lavori programmati per il futuro.

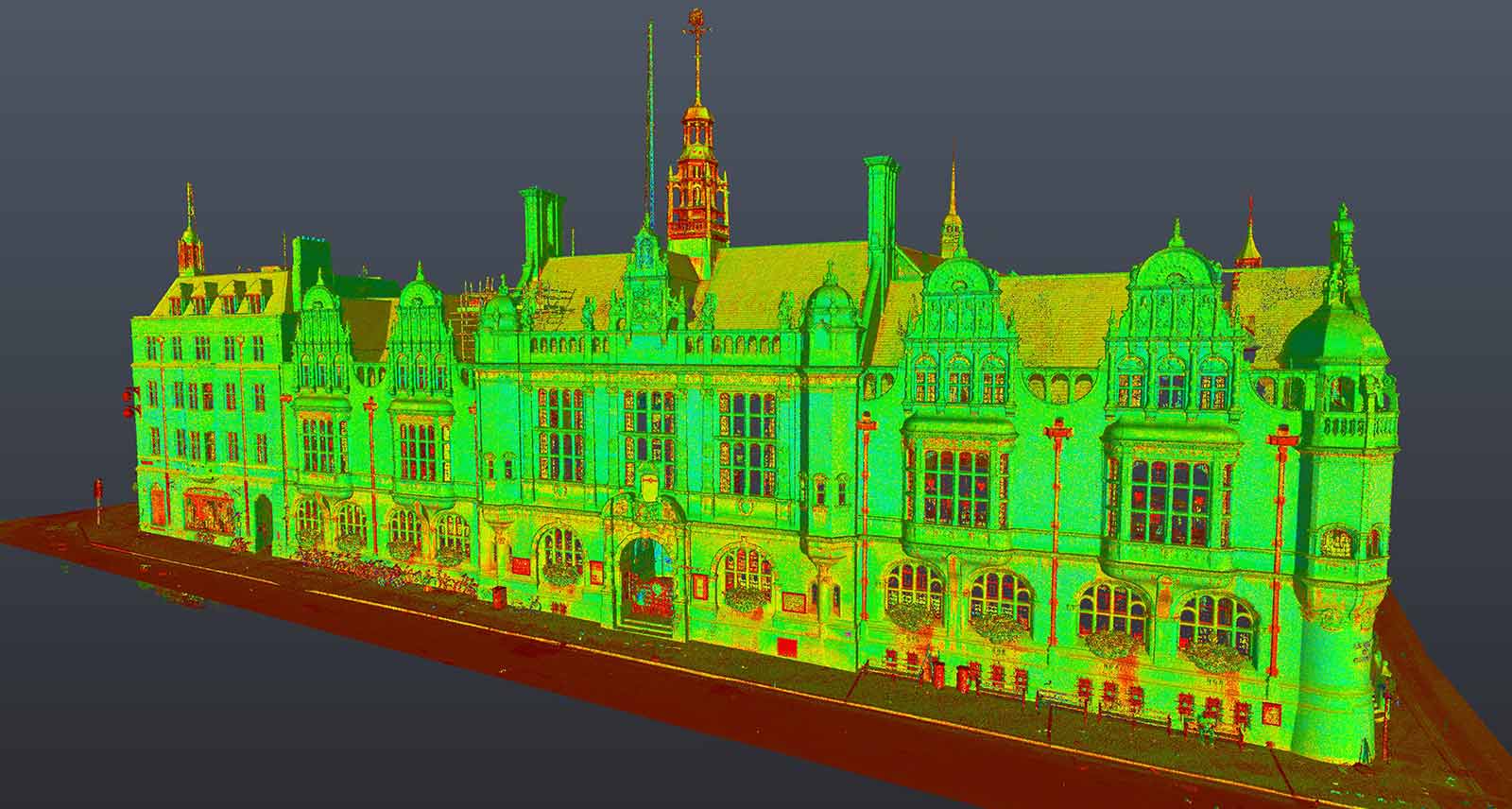

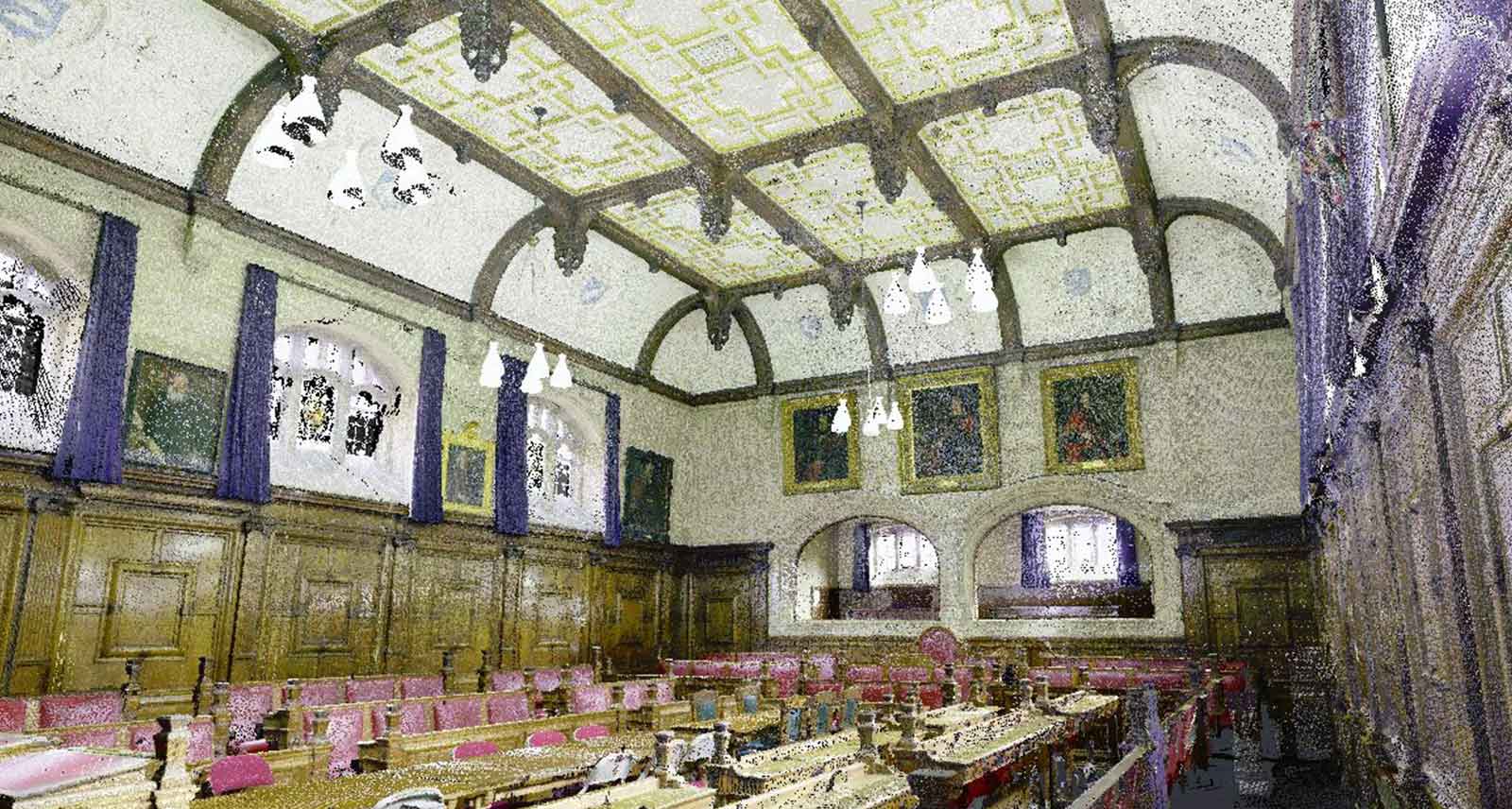

Nuvole di punti a colori esterne e interne del municipio di Oxford create utilizzando uno scanner laser Leica ScanStation P40 e RTC360, fornito da SCCS.

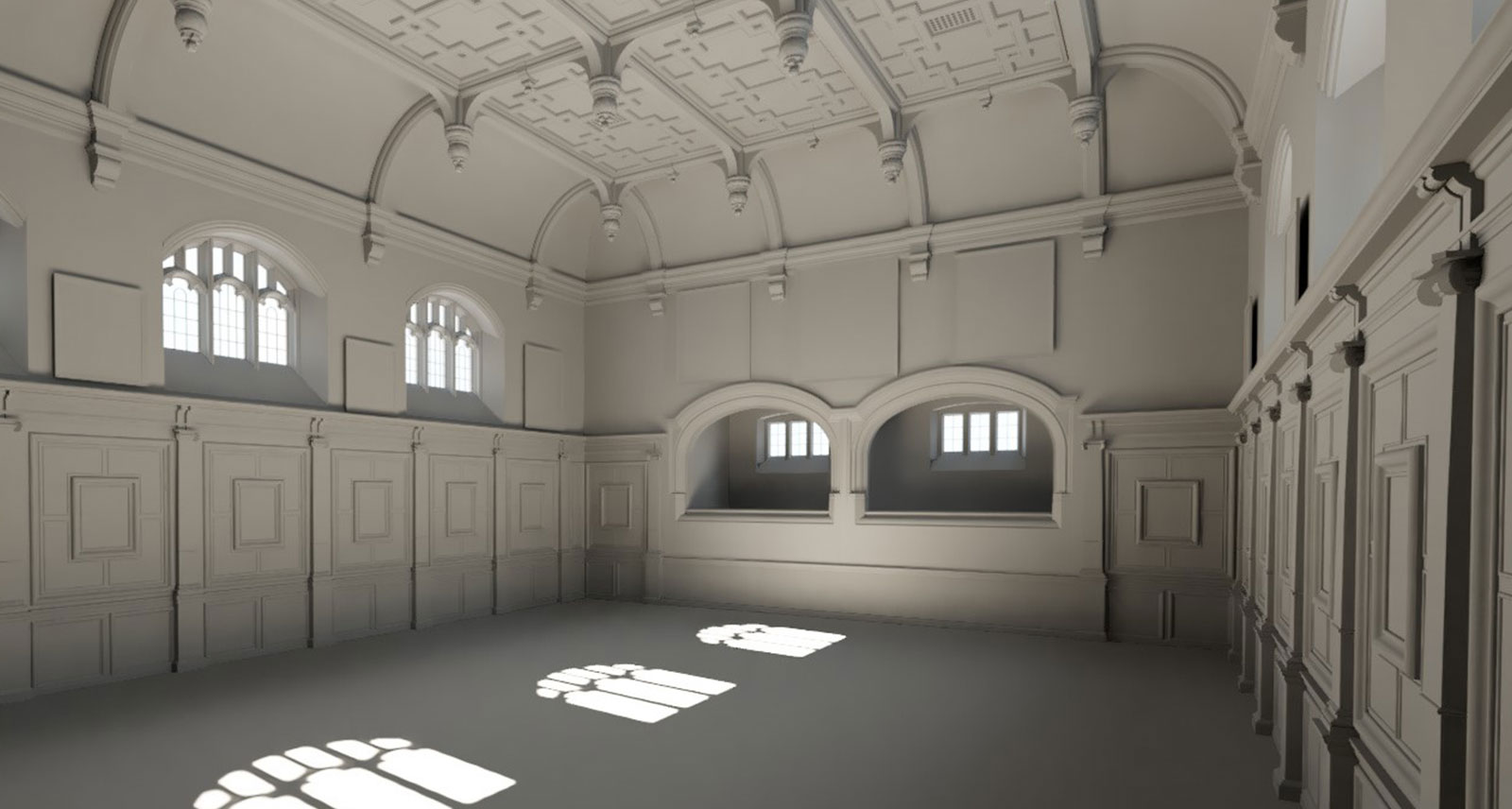

Il risultato è una nuvola di punti a colori registrata con precisione, del municipio di Oxford, pubblicabile in formato Autodesk Recap insieme a funzionalità di visualizzazione per il cliente, utilizzando Leica Jetstream. La nuvola di punti da utilizzare poi per produrre un modello 3D Revit BIM-ready accurato e altamente dettagliato dell'edificio, inclusi i dati sulle condizioni e la manutenzione.

Attrezzatura Ridge and Partners LLP usata per questo progetto:

• Leica ScanStation P40

• 2 x scanner laser 3D Leica RTC360 3D

• Smart antenna GNSS Leica Viva GS16

• Stazione Totale Leica Viva TS16

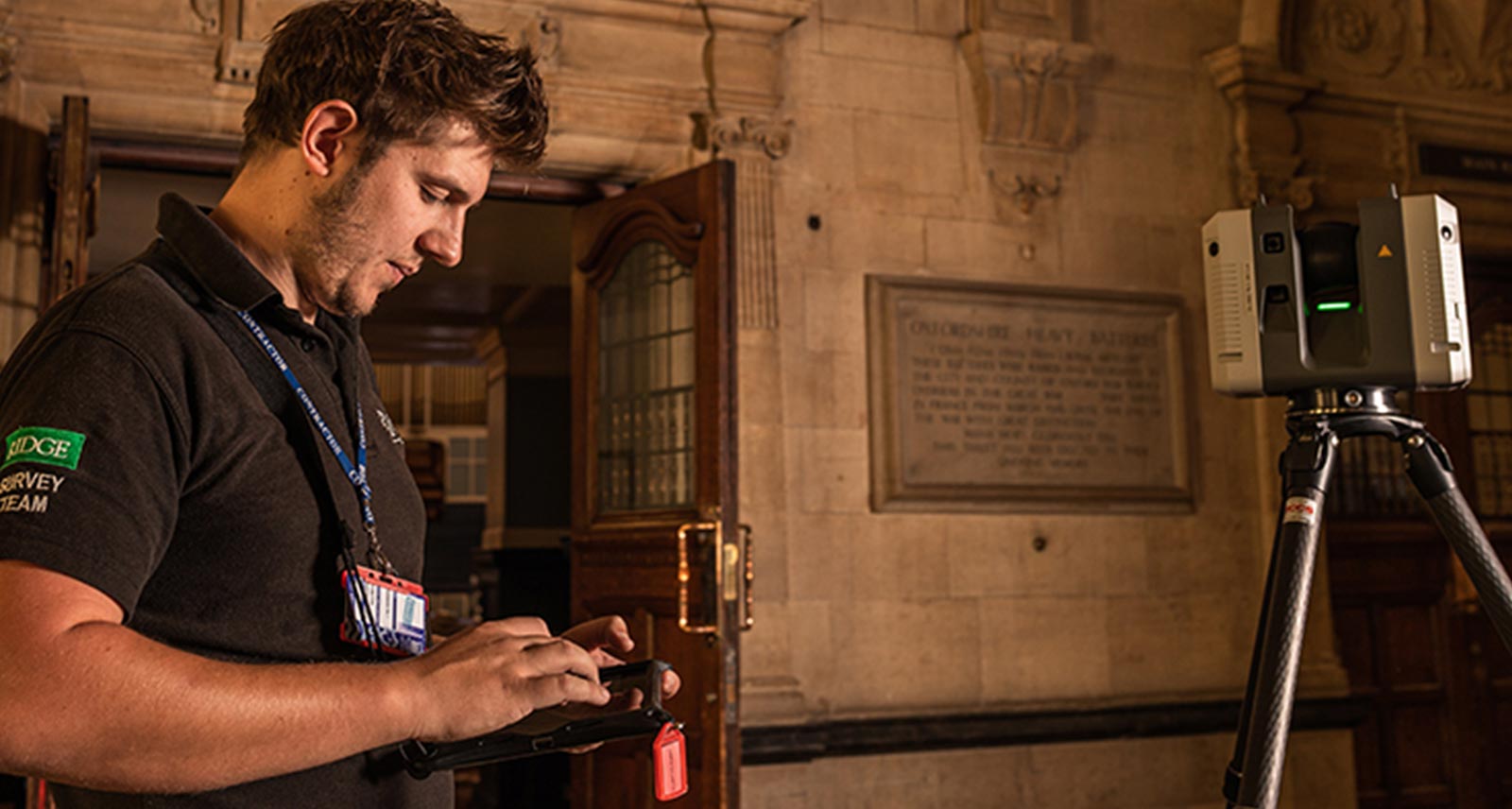

Ridge ha stabilito un rapporto a lungo termine con SCCS Survey Equipment, scelta per fornire l'attrezzatura per il rilievo, sia a noleggio che in vendita, grazie al loro eccellente servizio clienti, affidabilità e supporto tecnico. È stato usato uno scanner laser 3D ad alta definizione ScanStation P40  per la sua maggiore portata e precisione. Le prestazioni di questo scanner ha fornito un'acquisizione dei dati controllata e altamente dettagliata per i prospetti esterni in quota e per le aree del tetto. Lo scanner è stato utilizzato per lo sviluppo della poligonale dell'edificio dalla parte anteriore a quella posteriore e dal tetto al piano terra, fornendo un ciclo di controllo accuratamente vincolato. Grazie alla sua efficienza, è stato anche impiegato uno scanner laser 3D RTC360 per gli uffici interni, le sale riunioni e gli spazi funzionali, scansionati a colori rapidamente e con precisione. La tecnologia Visual Inertial System (VIS) integrata e l'applicazione per dispositivi mobili Leica Cyclone FIELD 360 hanno permesso di risparmiare il tempo di lavorazione all'arrivo dei dati in sede e per cui è stata possibile un'esportazione più rapida al team di modellazione. Ha anche permesso a Ridge di etichettare le apparecchiature meccaniche ed elettriche sul campo da includere nel file Jetstream.

Grazie all'uso di un'antenna intelligente GS16 GNSS, il team Ridge ha registrato un minimo di due punti di controllo per orientare i dati di scansione su OS, e una Stazione Totale TS16 ha fornito l'orientamento sui punti di controllo raccolti dal GPS e utilizzati per impostare una rete di controllo. La TS16 è stata utilizzata anche per raccogliere i target e registrare i dati della scansione laser. Alla fine del rilievo, i dati di scansione grezzi acquisiti da entrambi gli scanner sono stati elaborati con una Leica Cyclone 3DR e una Leica Cyclone REGISTER 360, per poi essere esportati come file E57 da immettere in Autodesk Recap.

Tom Wheatcroft BA (Hons), Tecnico dell'architettura / Topografo geospaziale ha commentato: "Consiglio vivamente SCCS Survey Equipment che ci ha fornito tutta l'attrezzatura di cui avevamo bisogno, con supporto tecnico in loco e in sede per agevolare l'elaborazione dei dati, un aspetto inestimabile per un progetto di questa portata".
