Cartografía eficiente de las carreteras danesas

La Dirección de Carreteras de Dinamarca (Vejdirektoratet) contrató a Getmapping tras un proceso de licitación para realizar un levantamiento de la red nacional de carreteras. Se obtendrían datos de nubes de puntos de alta densidad e imágenes panorámicas de alta resolución utilizando equipamiento de vanguardia, el Leica Pegasus:Two Mobile Mapping Ultimate.

Con más de 20 años de experiencia en la captura y entrega de imágenes aéreas de alta resolución, LiDAR, cartografía digital y servicios basados en la web en Europa y África, Getmapping PLC es un proveedor global líder de datos geoespaciales y soluciones topográficas. Su objetivo es facilitar datos geoespaciales para crear réplicas digitales del mundo real, de forma rápida y rentable. Getmapping obtiene, transforma, almacena y suministra datos geoespaciales escalables, soluciones de cartografía y modelado para una mejor toma de decisiones y para impulsar a los clientes y socios a resolver los retos a los que se enfrentan las empresas y el planeta.

Vejdirektoratet, o la Dirección de Carreteras de Dinamarca, es responsable de la red nacional de carreteras del país, que incluye autopistas, diversas carreteras principales y muchos de los puentes. Conciliando la movilidad, el medio ambiente y la seguridad vial, desarrolla, planifica y construye la infraestructura de Dinamarca para ofrecer coherencia a los usuarios de las carreteras.

Acerca del proyecto

El objetivo de Vejdirektoratet era escanear los 11.000 kilómetros de la red carretera en todo el país utilizando la solución Leica Pegasus:Two Mobile Mapping Ultimate, para obtener datos de nubes de puntos terrestres de alta densidad y las respectivas imágenes panorámicas de alta resolución.

“Se trata de un interesante proyecto para Getmapping. Dinamarca es un mercado nuevo para nosotros y amplía nuestra presencia como el proveedor líder de servicios de imágenes aéreas y Mobile Mapping en el noroeste de Europa,” comenta Gavin Sullivan, Subdirector para Europa en Getmapping.

Desafíos

El proyecto de Mobile Mapping fue uno de los más grandes que Getmapping jamás haya llevado a cabo. Además, era necesario un procesamiento y clasificación de datos exhaustivo, que incluía la anonimización y cuatro clasificaciones LiDAR. A los seis meses de la adjudicación del contrato, Getmapping debía entregar a la Dirección de Carreteras de Dinamarca un conjunto de datos totalmente procesados de nubes de puntos láser 3D e imágenes 360, cubriendo todas las carreteras públicas y sus alrededores inmediatos.

“El mayor desafío de este proyecto era el plazo de entrega para capturar, procesar y clasificar tal cantidad de datos en un período tan breve: ¡era algo que no se había hecho nunca! La realización del proyecto fue posible identificando claramente la duración de cada tarea y sus dependencias, además de dedicar a cada una de ellas los recursos necesarios,” explica Alexandre Alves, Director de operaciones para Europa en Getmapping.

A pesar de los desafíos, Getmapping cumplió con las expectativas del cliente:

• La gran eficiencia en la captura de datos permitió capturar los datos solo una vez para satisfacer las especificaciones del proyecto.
• Cientos de kilómetros lineales por día garantizaron que la cartografía se completara en tres meses a partir de la fecha de inicio.
• Los datos de la cartografía móvil, incluyendo las clasificaciones, fueron procesados en diversas fases, que proporcionaron información procesable y relevante para su análisis inmediato.
• El conjunto de datos completo se entregó dentro del plazo de seis meses.

Solución de cartografía móvil

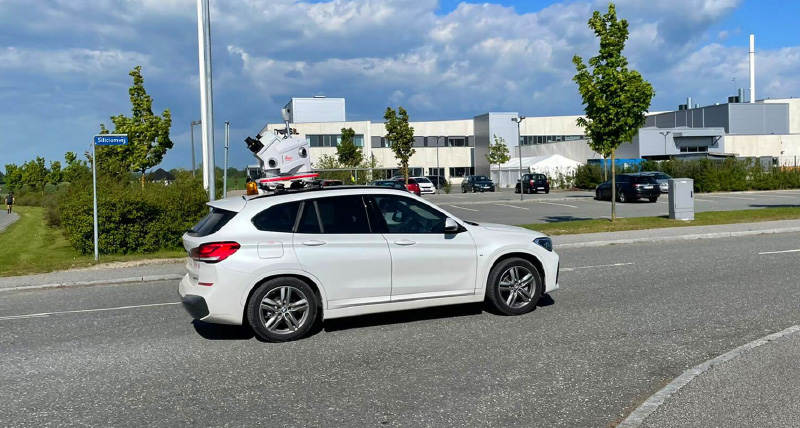

Gracias a la solución de Mobile Mapping, Leica Pegasus:Two Ultimate, Getmapping pudo utilizar los escáneres láser en combinación con receptores GNSS, la unidad de medición inercial (IMU) y un instrumento para la medición de distancia (DMI), obteniendo así datos espaciales precisos con cámaras instaladas en su vehículo.

La innovadora plataforma de sensor móvil capturó los datos necesarios de nubes de puntos e imágenes. El enfoque multisensor permitió a Getmapping aumentar su retorno de inversión al obtener más datos en una sola sesión, reduciendo el tiempo en campo y generando mayores resultados con los mismos recursos. La solución de captura de la realidad es completamente independiente del vehículo, lo cual la convierte en una solución adecuada en múltiples aplicaciones sin limitar a los usuarios a la carretera y el ferrocarril.

Getmapping solo tuvo que capturar los datos una vez y superó las especificaciones del proyecto con relación a la densidad de puntos y la precisión esperada de los datos. El Pegasus:Two captura imágenes esféricas de 360 grados y LiDAR al mismo tiempo, con lo cual Getmapping no tuvo que regresar a ningún sitio del recorrido después de finalizada la captura de los datos.

Al conectar el campo y la oficina, las soluciones de Hexagon permitieron a los empleados de Vejdirektoratet efectuar inspecciones visuales desde la seguridad de sus oficinas, en vez de hacerlo en medio de condiciones riesgosas en el campo. Al ofrecer acceso de alta calidad y de fácil comprensión a los datos, nuestras soluciones apoyaron la filosofía de colaboración y asesoría del cliente.

Una visión al futuro

El Leica Pegasus:Two Ultimate fue la mejor opción para el proyecto. Gracias a este sistema de Mobile Mapping, necesitamos menos tiempo y resultó más rentable que cualquier otro método de medición para alcanzar este nivel de detalle y precisión. Los datos también contribuyeron a la eficiencia operativa, permitiendo a los empleados de Vejdirektoratet efectuar inspecciones visuales y mediciones desde la oficina, reduciendo los riesgos de seguridad y salud de las visitas al campo. Los nuevos datos también permitirán a Vejdirektoratet desarrollar métodos y aplicaciones completamente nuevos en una amplia gama de sectores.

“Getmapping pone especial énfasis en la colaboración. Para proyectos como este, las ventajas de un enfoque de asesoría fueron más allá de la aportación de la mejor tecnología de su clase, sino en la forma como proporcionamos a nuestro cliente una visión empresarial de alta calidad, de forma eficaz y eficiente,” explica Helen Wattie, Directora de ventas para Europa de Getmapping.

Getmapping está gestionando activamente otras oportunidades de medición utilizando el Pegasus:Two, y este proyecto muestra la cantidad de levantamientos que puede realizar.

Trabaja con un número cada vez mayor de clientes que buscan una alternativa más rápida, segura y rentable a las técnicas tradicionales de levantamientos topográficos. Su solución de cartografía móvil se utiliza en una gran variedad de formas nuevas e innovadoras, que incluyen la planificación de carreteras, gestión de activos, control de cambios, aplicaciones para estacionamientos y modelado 3D.
