Comment un géomètre comme ATGTSM a révolutionné ses relevés topographiques ?

Leica AP20 AutoPole ATGTSM

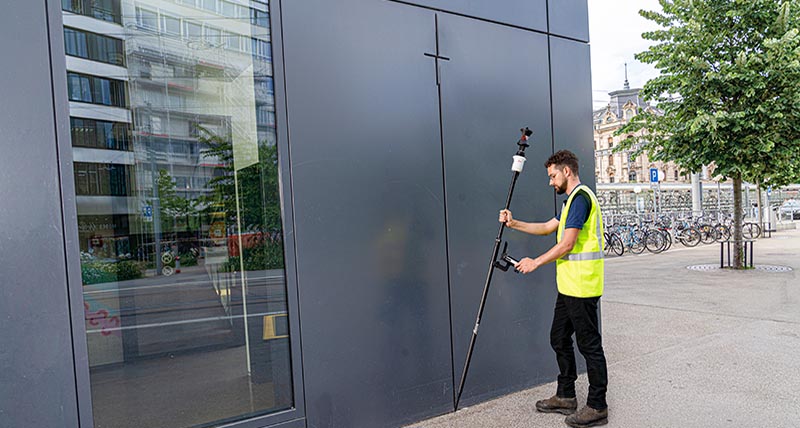

Le cabinet ATGTSM a eu l’opportunité de tester la canne Leica AP20 Autopole sur des relevés topographiques à Aix‑en‑Provence, dans un objectif d’aménagements urbains. Cette toute nouvelle canne est pourvue de trois fonctionnalités intelligentes : mesure automatique de la hauteur de canne (PoleHeight), compensation d’inclinaison et verrouillage de prisme (TargetID).



ATGTSM, cabinet de géomètres‑experts, implanté à Aix‑en-Provence (13)

Créé en 1986, un effectif de 35 à 40 personnes

25 % de marchés publics / 75 % de marchés privés

Des activités de topographie, relevés de bâtiments, cartographie numérique, urbanisme, études foncières…



Les challenges

Sur le terrain, les opérateurs d’ATGTSM, comme tous les géomètres, répètent un certain nombre de gestes à chaque point relevé : noter la hauteur de la canne topographique et contrôler sa verticale en “bullant” à l’aide d’un niveau.

Réduire les erreurs

En topographie, chaque géomètre connaît le potentiel risque d’erreur lorsqu’il relève 100 fois par jour la hauteur de canne. Le plan peut alors être faux, si le géomètre ne s’est pas rendu compte de sa méprise et s’il n’est pas revenu sur place pour effectuer à nouveau ses mesures.

Gagner en efficacité

L’étape chronophage du relevé topographique est l’action de “buller”, qui consiste à contrôler la verticale de la canne à chaque instant. Ce n’est pas réellement un problème pour le géomètre, puisqu’il travaille ainsi depuis des décennies, sans imaginer pouvoir gagner du temps à cette étape.



La solution apportée par Leica Geosystems

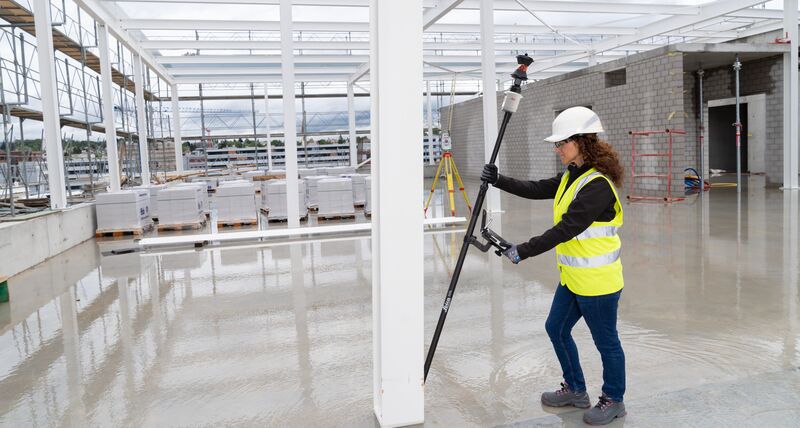

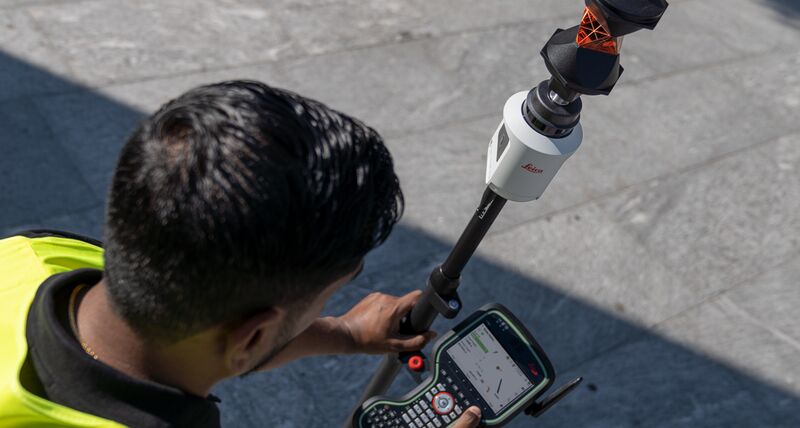

Leica Geosystems a proposé au cabinet de géomètres experts ATGTSM de tester son innovation AP20 AutoPole, capable de mesurer en continu la hauteur de canne et de compenser son inclinaison. La canne AP20 AutoPole est crantée par une série d’encoches et contient des capteurs à induction. À chaque fois que le géomètre avance, il déplace sa canne de 5 cm environ. Les capteurs vont détecter automatiquement à quelle encoche le système est placé pour réaliser son relevé de points, et en déduire la hauteur de canne avec une précision de l’ordre du millimètre. Ils vont alors envoyer un signal Bluetooth au boîtier logiciel de l’AP20 AutoPole, et l’enregistrer. De surcroît, la canne AP20 AutoPole dispose dans son boîtier d’un inclinomètre et d’une centrale inertielle. Celle-ci apprécie l’inclinaison de la canne, compense cette inclinaison sur les coordonnées, effectue les calculs et les enregistre.

Le logiciel Captivate de Leica Geosystems alloue un numéro au prisme et le boîtier AP20 peut balayer l’espace à 360° autour de lui. Il ne s’arrête que quand il sera face à sa cible, en détectant le signal lumineux associé à son identifiant.

« Avec la mesure de hauteur de canne automatique, le risque d’erreur dans les plans s’éloigne, ainsi que les possibles contentieux avec nos clients. »

Arnaud Colin - Président Cabinet ATGTSM.

Les bénéfices pour ATGTSM



1 Une fiabilité renforcée, avec la fin des erreurs de hauteur de canne topographique
Une meilleure productivité, en évitant de contrôler en permanence la verticalité de la canne
Un confort de travail, avec la recherche de prisme à 360°

  • 0 % d’erreur de plan, liée à une erreur d’altimétrie
  • Hauteur de canne de 0,228 à 2,22 m
  • Portée de 150 m pour la fonction TargetID (identification et verrouillage de prisme)
  • Portée de 300 m pour la compensation d’inclinaison et la détection de hauteur de canne
  • Précision de 1 mm pour la hauteur de canne et de 1 cm pour l’inclinaison à 2 m (pour une inclinaison à 15°)
  • 500 g supplémentaires

2 heures gagnées sur une journée en moyenne sans buller - Jusqu’à 50 % de temps économisé, en terrain très accidenté et en zone dense - 16 identifiants de prismes disponibles, soit 16 équipes sur une même zone sans se déranger



« À l’issue du test effectué dans les rues d’Aix-en-Provence, nous avons décidé de commander deux premières cannes AP20 AutoPole, pour notre site de Vitrolles et celui d’Aix-en-Provence. L’équipe qui a réalisé le test en levé de corps de rue et dessiné le plan correspondant a trouvé que cette canne apporte un réel plus par rapport à ce qui existait jusqu’à présent. Les deux nouvelles cannes nous seront particulièrement utiles en topographie de terrain, où les points ne sont pas tous accessibles et où l’environnement entrave parfois nos prises de relevé. »

Arnaud Colin - Président Cabinet ATGTSM.



Témoignage en vidéo

Découvrez le témoignage vidéo complet de Arnaud Colin, Président du Cabinet ATGTSM, sur son utilisation du Leica AP20 AutoPole.
