Comment Hollis relève, traite, gère et fournit des données de capture de la réalité

Cas d'application

Auteur : Renata Barradas

Les spécialistes de la capture de la réalité savent que l'acquisition des données est juste une étape du processus. Le traitement, la gestion et la livraison de données font aussi partie du flux de travail. Le traitement et la production de CAO, de même que d'autres documents, peuvent constituer les phases les plus laborieuses du flux.

Tim Beach, géomètre géomaticien agréé et spécialiste de la mesure dans le bâtiment chez Hollis, utilise la numérisation 3D au Royaume-Uni depuis 2003. Hollis est une société leader indépendante de consultants immobiliers comptant 24 succursales au Royaume-Uni, en Irlande et en Europe. Tim Beach fait partie de l'équipe de relevés et est responsable des projets AEC.

Dans le cadre de ses fonctions, il teste des équipements et des logiciels pour garantir que les solutions soient le plus efficace possible pour ses clients. Tim Beach a intégré avec succès la numérisation 3D dans les opérations de relevés de bâtiment existants chez Hollis.

Durant les 25 années d'activité de l'entreprise, les services de mesure s'intègrent dans plusieurs autres, tels que les prestations MEP, où l'équipe utilise la numérisation 3D pour des installations et environnements exigeant la modélisation Revit pour détecter des collisions. L'unité fait appel à la numérisation 3D pour d'autres applications, telles que l'analyse relative de la loi ROL ayant pour but d'examiner l'impact de nouveaux développements, la gestion de projets de rénovation et le redéveloppement de bâtiments existants.

Hollis possède plusieurs instruments Leica Geosystems, notamment :

“Hollis a réalisé un gros investissement dans les systèmes Leica Geosystems au cours des dernières années. Après avoir testé de nombreux fournisseurs de matériel et de logiciels, nous avons choisi Leica Geosystems. Nous avions en effet constaté que la gamme de Leica Geosystems renfermait la solution la mieux adaptée à notre modèle d'affaires. Nous exploitons plusieurs ScanStation P40, stations totales et systèmes GNSS pour réaliser nos relevés et les effectuer au bon endroit,” indique Tim Beach.


NUMÉRISATION 3D D'UN BÂTIMENT DE 16 000 MÈTRES CARRÉS

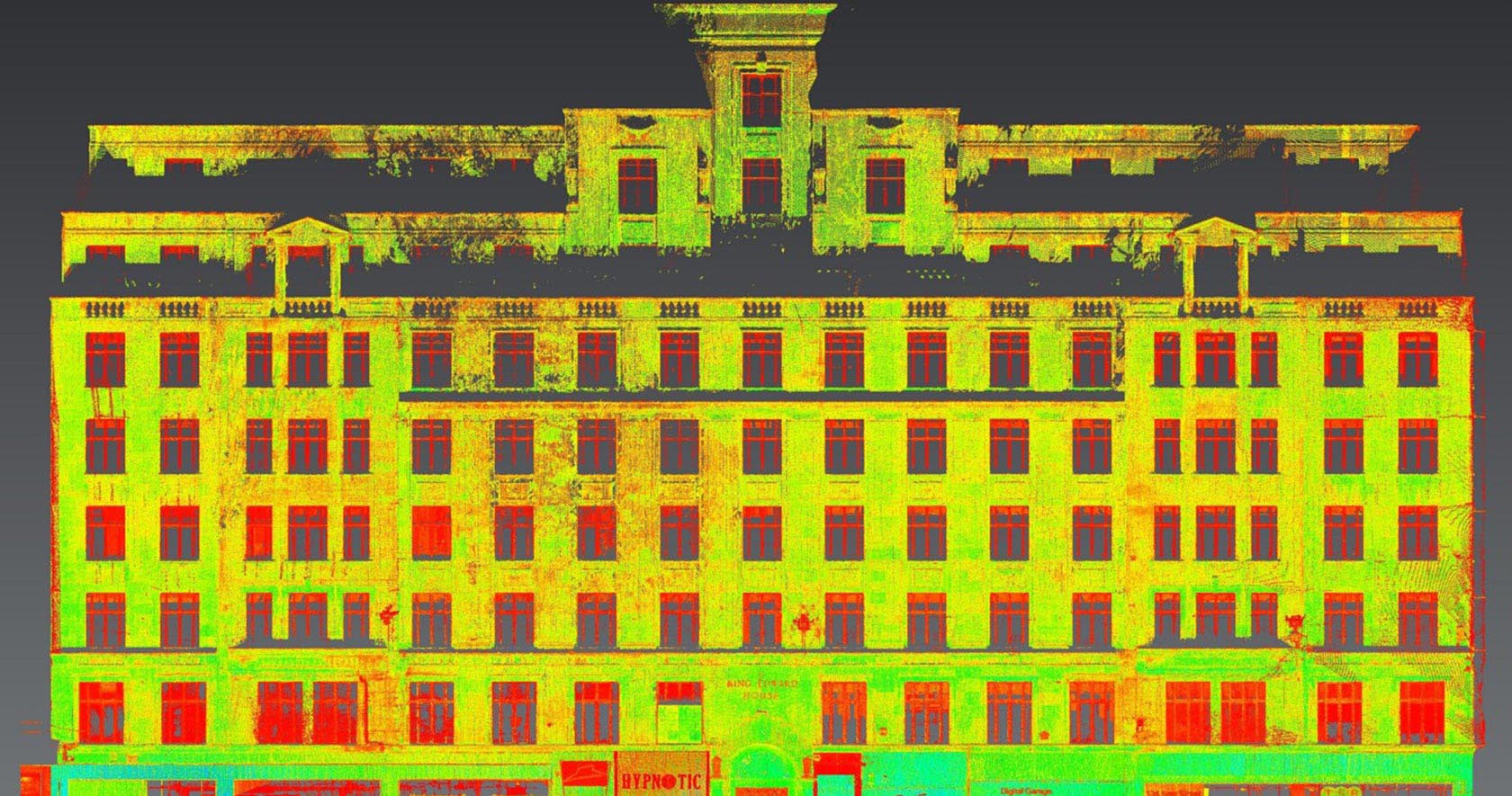

Keeping pace with demanding deadlines

Les défis que présente la numérisation 3D d'un bâtiment de 16 000 mètres carrés à 11 étages dans le centre de Birmingham, au Royaume-Uni, dépassent le périmètre du bâtiment et la recherche d'emplacements offrant un accès visible à chaque face du bâtiment dans une zone encombrée. Holly a opté pour la numérisation 3D en raison de la taille du bâtiment, de sa complexité, du calendrier et des documents exigés par le client.

Pour scanner les différentes pièces sur chaque étage, Hollis a dû se concerter avec tous les locataires pour avoir accès au lieu souhaité. La numérisation 3D en combinaison avec un contrôle de relevé précis nous a permis de nous déplacer autour du bâtiment, de scanner ce dont nous avions besoin dans les zones auxquelles nous avions accès à ce moment-là, en sachant que nous serions capables d'assembler les données de numérisation relevées et en ayant la certitude d'obtenir le bon résultat”, déclare Tim Beach.

Les documents exigés par le client incluaient des plans d'implantation, des élévations et des profils en travers. Pendant le projet, le client a eu besoin d'informations additionnelles, notamment des détails sur les soffites et plaques se trouvant à différents endroits, d'un relevé topographique complet, de rapports d'écarts de façade et d'un travail de surveillance.

ACQUISITION DE DONNÉES

Compte tenu des délais serrés, Hollis a fait intervenir et a accompli le relevé en seulement cinq jours. Il a fallu huit jours sur le site pour relever l'intérieur du bâtiment, un jour pour installer le système de contrôle du relevé autour de la propriété et pour réaliser la numérisation 3D en extérieur. L'équipe a recueilli fiablement les données, sans avoir besoin d'un contrôle excessif, en générant 90 Go de données brutes à partir d'environ 1 500 positions de scan. On a utilisé le système GNSS temps réel Viva GS08 plus pour géoréférencer de nombreux points sur le site et rattacher les données au référentiel et système de référence du Royaume-Uni.

TRAITEMENT DES DONNÉES

Hollis a commencé à assembler les données relevées après le premier jour d'inspection sur le site. Les deux équipes de relevé sur le site ont envoyé les données brutes recueillies à la fin de chaque journée au bureau pour commencer l'importation et l'assemblage. Elles ont réalisé l'assemblage pendant le jour et laissé les systèmes effectuer des alignements automatiques la nuit. Ce flux a réduit le temps de traitement et permis aux spécialistes de démarrer le travail de CAO à un stade précoce. Au total, l'assemblage a pris six jours et a abouti à une base de données finale de 259 Go.

Tim Beach et son équipe ont assemblé toutes les numérisations 3D avec le logiciel Cyclone REGISTER au moyen de techniques de contrôle locales et nuage-nuage. Grâce au logiciel Cyclone REGISTER, l'équipe a pu subdiviser l'assemblage en plusieurs parties et combiner celles-ci pour générer un jeu final de données de référence.

"Nous avons trouvé que l'approche nuage-nuage procurait la plus grande flexibilité sur le site durant l'assemblage des données d'un bâtiment caractérisé par une géométrie aussi complexe. L'assemblage des données, en combinaison avec la station P40 dotée d'un compensateur bi-axial, nous garantit l'orientation correcte des données créées et l'absence de problèmes en aval. […] Cyclone REGISTER nous a donné une flexibilité incroyable dans l'assemblage” note Tim Beach.

GESTION DES DONNÉES

Hollis emploie 30 personnes dans l'équipe Service de mesure répartie sur différentes agences, qui pourraient consulter les données pour un projet à tout moment. Pour générer les documents destinés aux clients, des équipes transrégionales utilisent ensemble une plateforme de streaming centralisée, qui leur permet d'accéder à des données via des réseaux internes et externes – JetStream. En utilisant cet accès simplifié à des nuages de points, les experts en relevés de Hollis peuvent importer et rendre des données de nuage de points à pleine densité en temps réel dans le cadre d'applications CAO. Ils peuvent aussi partager des fichiers JetStream Viewer avec différentes parties prenantes. Au moyen de cette approche, la société de conseil en immobilier rationalise la collaboration dans les projets.

"L'utilisation de Leica JetStream nous a permis d'héberger nos données de façon centralisée à Londres, où tout le monde y a accès. Si nos agences régionales réalisent un projet de numérisation 3D, elles peuvent les télécharger sur le serveur JetStream pendant la nuit, en rendant les données accessibles à toute autre personne. Nous pouvons héberger et archiver les données de projet d'autres équipes qui ne sont pas de grandes utilisatrices de données de numérisation," observe Tim Beach.

JetStream a permis à l'équipe de distribuer les jeux de données finaux à des équipes situées à différents endroits pour exécuter le projet dans les délais et conformément au budget.“Grâce à JetStream, nous avons pu achever le projet de la manière la plus efficace et précise possible” , poursuit Tim Beach.


LIVRAISON DE DONNÉES

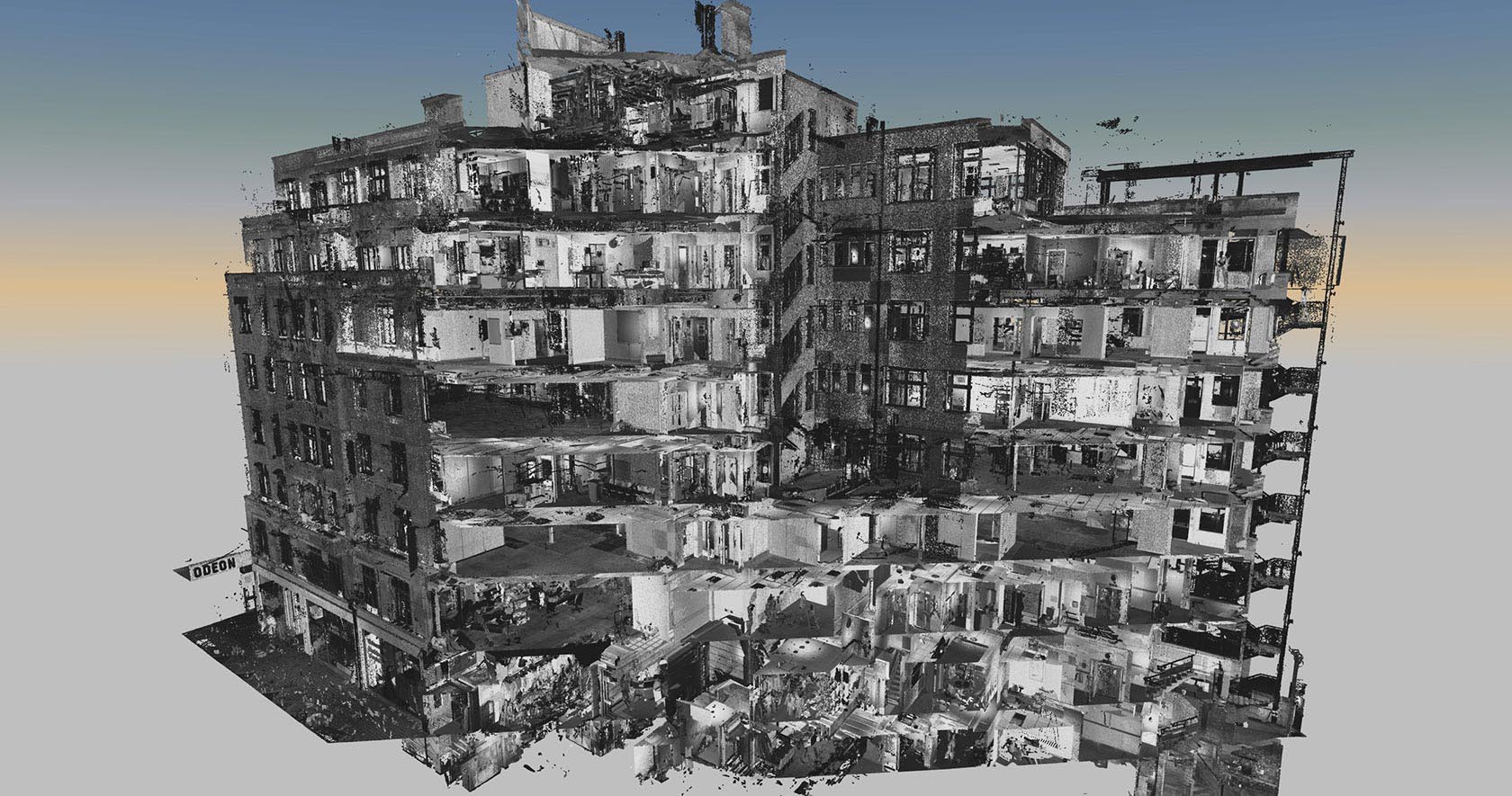

Keeping pace with demanding deadlines

Les géomètres génèrent une grande quantité de données à l'aide de la numérisation 3D. Celles-ci sont relevées, traitées et gérées pour fournir des informations exploitables qui facilitent la prise de décisions.

Leica TruView est l'outil collaboratif sur lequel l'équipe de géomètres Hollis s'appuie pour partager des données de nuages de points et des modèles de conception. L'équipe de Tim Beach se sert notamment de TruView comme outil Q&R pour parcourir les modèles et vérifier à distance et en toute sécurité des environnements encombrés.

Leica TruView fournit une vue basée sur l'emplacement de données des sites. Nous l'utilisons pour créer les documents à l'aide de toutes les informations disponibles, sans nous référer juste à des blocs de CloudWorx, dans lesquels des caractéristiques peuvent manquer. Pour le projet de construction au centre de Birmingham, notre équipe a pu segmenter logiquement les données par bâtiment et par étage. TruView permet aux observateurs de mesurer, d'ajouter des éléments de géométrie, d'intégrer des liens et des géobalises pour la gestion immobilière”, explique Tim Beach.

SOLUTION COMPLÈTE, DE LA COLLECTE À LA LIVRAISON DE DONNÉES

En s'appuyant sur un flux de capture de réalité complet de Leica Geosystems, Hollis a créé d'une manière très efficace des plans d'implantation, documents de sections et d'élévations pour son client. Au moyen de données collectées au préalable, l'équipe a pu répondre rapidement aux exigences supplémentaires du client. Grâce à JetStream, les géomètres ont gagné du temps en téléchargeant et consultant les données stockées sur un site central. Ils ont ainsi contribué à boucler le projet dans les délais et selon les coûts prévus.
