Dalla costa al fondale: il mobile mapping per i rilievi idrografici

Marine Hero Image

Gli ambienti acquatici e marini costituiscono un pilastro fondamentale per la criticità delle nostre infrastrutture. Con l'innalzamento del livello del mare che accelera rispetto al passato e il rischio di inondazioni sempre più concreto, comprendere e proteggere questo ecosistema in rapida evoluzione è di vitale importanza.

Argini fluviali, intradossi dei ponti, banchine portuali e letti dei canali richiedono un'attenta mappatura, non soltanto ai fini dell'ispezione e della manutenzione delle infrastrutture, ma anche per garantire la sicurezza della navigazione, pianificare la gestione delle alluvioni e monitorare l'ambiente.

Questo fattore, unito alla crescente pressione esercitata sulle autorità idriche e sulle amministrazioni locali per la gestione di infrastrutture ormai datate, spinge un numero sempre maggiore di organizzazioni ad affidarsi a completi digital twin 3D per acquisire fiumi, canali e beni marittimi con una precisione di altissimo livello.

Tuttavia, a causa della minore accessibilità che spesso caratterizza le infrastrutture acquatiche, gran parte di esse non è stata mappata o rilevata con la stessa rilevanza riservata ai beni terrestri.

La scansione laser terrestre tradizionale consente di rilevare le sponde, la costa e qualsiasi struttura emergente, mentre un ecoscandaglio multibeam o un sensore LiDAR batimetrico rileva il letto del corso d'acqua. La criticità di questo approccio risiede nel fatto che i due dataset vengono spesso acquisiti in giorni differenti da squadre diverse, il che rende estremamente rara la condivisione di un sistema di riferimento comune. Di conseguenza, l'integrazione dei due dataset richiede un dispendio di tempo considerevole.

I sistemi di mobile mapping (MMS), come il Leica Pegasus TRK, rappresentano una moderna alternativa, offrendo una soluzione flessibile in grado di acquisire dati in modo efficiente direttamente dall'acqua e consentendo ai tecnici di rilevare rapidamente ampie aree marine o fluviali in un unico passaggio. Installato su un'imbarcazione, il sistema permette di catturare in un unico passaggio lungo il corso d'acqua una densa nuvola di punti 3D georeferenziata, immagini a 360 gradi e dati in un'unica sessione continua, senza la necessità di sopralluoghi ripetuti. Se abbinato a un ecoscandaglio multibeam o a un sensore batimetrico, è possibile acquisire anche i dati subacquei, generando un dataset completo che copre l'intero profilo emerso e sommerso.

Configurazione dei sistemi MMS per l'ambiente acquatico

La configurazione di un sistema MMS per i rilievi idrografici segue il nucleo fondamentale del flusso di lavoro del mobile mapping terrestre: montaggio, inizializzazione, acquisizione dei dati e analisi. Durante i rilievi in acqua, alcune fasi di questo flusso vengono adattate a un ambiente dinamico e spesso imprevedibile.

Installazione su imbarcazione

A differenza dei veicoli stradali, sui quali il Pegasus TRK viene montato orientato in avanti o all'indietro affinché i fasci LiDAR colpiscano l'asfalto anziché il veicolo, su un'imbarcazione l'orientamento ha un'importanza minore. Poiché il sistema non deve scansionare la superficie dell'acqua, può essere posizionato centralmente sull'imbarcazione.

Il Pegasus TRK offre questa flessibilità poiché non esistono due imbarcazioni identiche e le squadre si trovano spesso a operare con qualsiasi mezzo navale disponibile. L'importante è che la squadra possa fissare saldamente il sistema per dare avvio all'acquisizione dei dati.

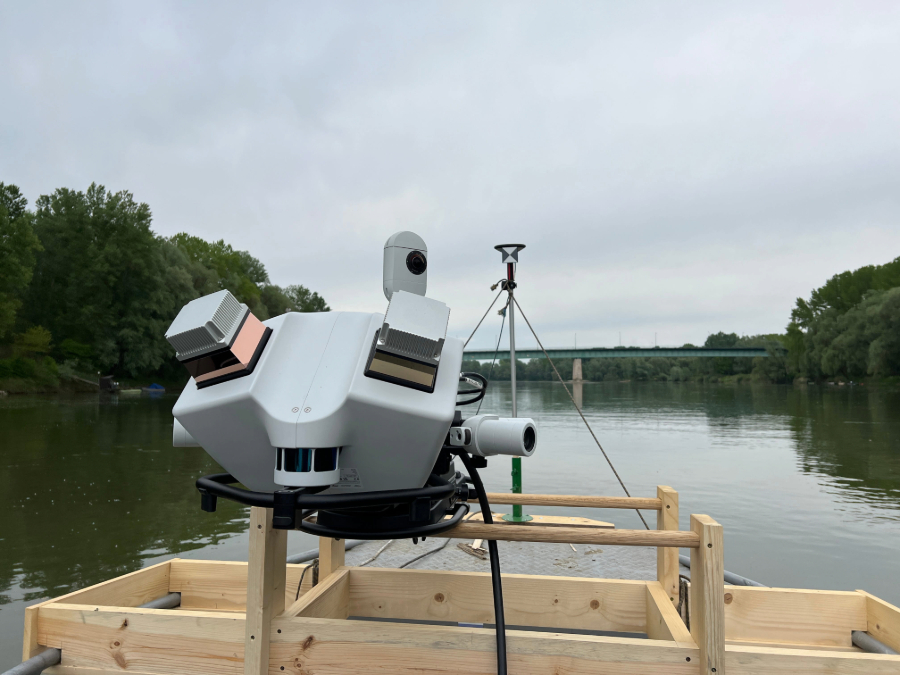

Leica Pegasus TRK montato su una piattaforma in legno sul fiume Drava, in Ungheria.

Inizializzazione del sistema

Ogni missione di mobile mapping inizia e si conclude con l'inizializzazione, la fase in cui il sistema definisce una linea di base accurata per posizione, velocità e orientamento prima che il movimento introduca eventuali errori. Su una superficie solida come una strada asfaltata l'operazione è immediata: è sufficiente arrestare il veicolo per renderlo statico. In acqua, anche una leggera deriva o una corrente debole sono sufficienti a compromettere l'inizializzazione.

Per superare questo ostacolo, le squadre di rilievo dovrebbero integrare una seconda antenna GNSS, fissata all'imbarcazione a una distanza minima di 1,5 metri dalla prima, così da stabilire un vettore di posizione stabile sia per l'inizializzazione sia per la finalizzazione (ossia la procedura analoga eseguita al termine della missione).

La presenza di due antenne GNSS agevola l'allineamento statico e dinamico del sistema di mobile mapping nel corso della missione. Ciascuna antenna è dotata di una piastra segnale, consentendo al sensore principale TRK di rilevarle agevolmente e di definire la propria posizione calcolando in automatico il vettore generato dalle due antenne.

Utilizzo di LiDAR batimetrici o ecoscandagli multibeam

Per acquisire dati subacquei, è necessario installare a bordo dell'imbarcazione un LiDAR batimetrico o un ecoscandaglio multibeam prima dell'avvio del rilievo. Leica Geosystems offre la possibilità di sincronizzare i sensori subacquei con il sistema di mobile mapping, garantendo una perfetta corrispondenza nella sovrapposizione dei dati emersi e sommersi.

Il sistema GNSS integrato nel TRK e l'unità di misura inerziale di alto livello registrano la posizione e l'assetto dell'imbarcazione anche in assenza di segnale satellitare. Ciò fornisce un marcatore temporale che sincronizza il TRK con l'ecoscandaglio multibeam o il sensore batimetrico, assicurando che l'acquisizione dei dati avvenga in simultanea.

Per garantire coerenza e accuratezza, gli operatori eseguono il calcolo del braccio di leva spaziale per definire con precisione lo scostamento tridimensionale (Dx, Dy, Dz) tra il punto di riferimento sul Pegasus TRK (VLP posteriore) e l'ecoscandaglio multibeam o il sensore batimetrico.

I sensori LiDAR batimetrici e gli ecoscandagli multibeam devono essere forniti da terze parti.

Acquisizione e fusione dei dati

Una volta avviato il rilievo, i dati acquisiti dalle fotocamere, dal LiDAR e dal sistema di posizionamento del TRK confluiscono direttamente in Leica Pegasus FIELD, offrendo agli operatori una visione in tempo reale della densità della nuvola di punti durante la navigazione.

Questo riscontro in tempo reale è fondamentale poiché consente alle squadre di correggere la rotta per acquisire tutti i dati necessari, evitando nuove scansioni e garantendo un notevole risparmio di tempo e risorse. Laddove la scansione di un fiume molto ampio lungo la linea centrale produca una nuvola di punti meno densa in prossimità delle sponde, gli operatori possono modificare la rotta per accostarsi maggiormente alla riva nei punti in cui la vegetazione o le strutture richiedono un rilievo più dettagliato, invece di rilevare eventuali lacune solo in un secondo momento durante la post-elaborazione.

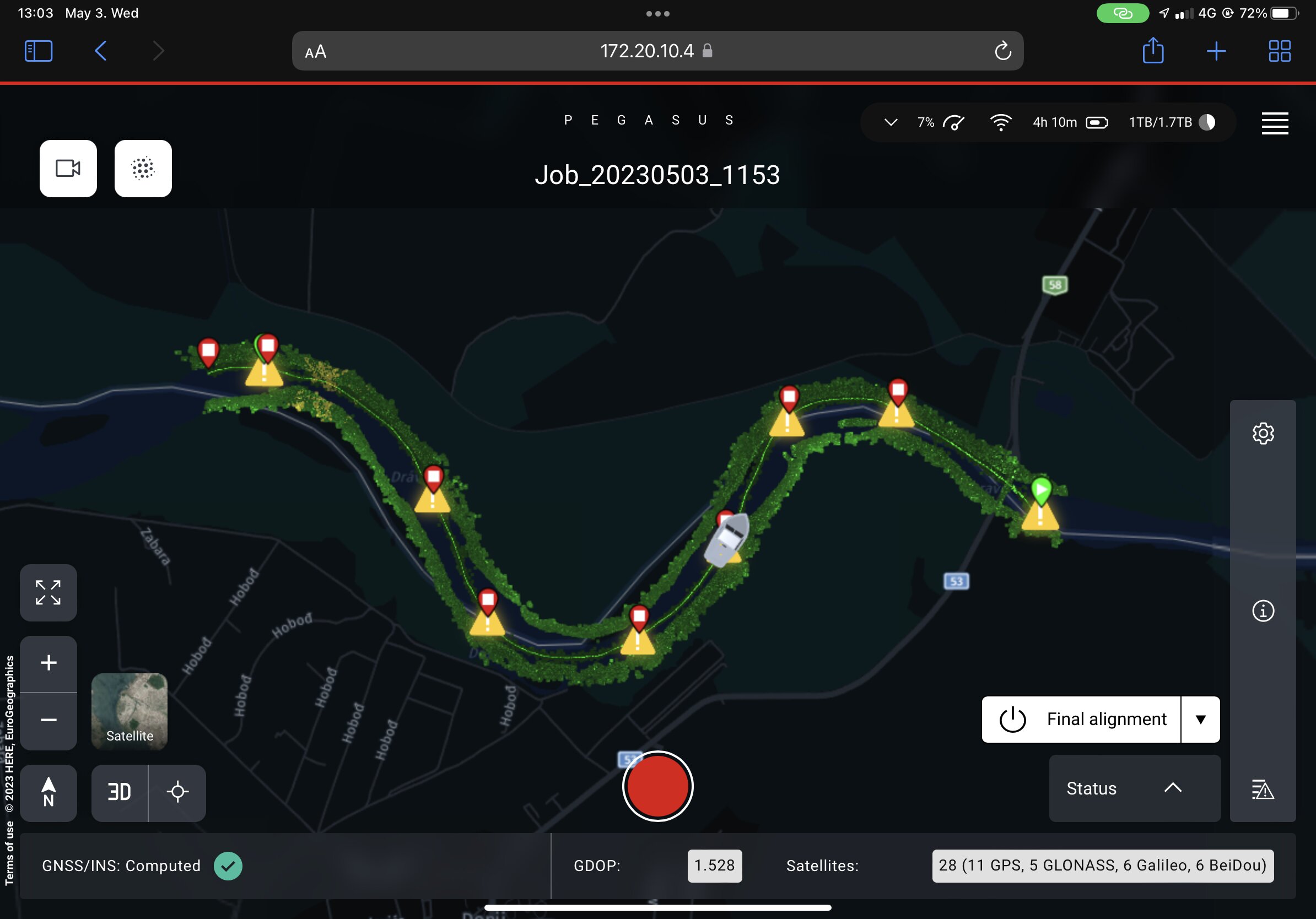

La traiettoria dell'imbarcazione viene tracciata all'interno di Pegasus FIELD.

Quando un ecoscandaglio multibeam o un sensore batimetrico viene integrato con il Leica Pegasus TRK, i relativi dati subacquei vengono fusi con la nuvola di punti generata dal TRK in fase di post-elaborazione, sfruttando la traiettoria di posizionamento condivisa per allineare entrambi i dataset in un unico modello coerente capace di offrire una visione d'insieme sia delle condizioni superficiali sia di quelle sottomarine.

Grazie alle capacità di integrazione del TRK con fotocamere, ecoscandaglio multibeam e sensori batimetrici, la profondità dell'acqua e la densità delle sponde vengono rilevate in un'unica nuvola di punti.

Come i sistemi MMS aiutano a superare le sfide in ambito idrografico

I sistemi MMS garantiscono ai tecnici elevata precisione e ripetibilità.

Può accadere che una corrente allontani l'imbarcazione dalla rotta o che la presenza di moto ondoso accentuato renda difficoltoso mantenere la traiettoria corretta. Grazie alla precisione del posizionamento del Pegasus TRK, un'imbarcazione da rilievo può ripercorrere lo stesso tratto d'acqua più volte senza generare incongruenze nei dati. Qualora si dovessero verificare delle imprecisioni, queste vengono immediatamente segnalate e corrette in fase di post-elaborazione all'interno di Leica Pegasus OFFICE, un'operazione che altrimenti richiederebbe ore di lavoro manuale.

Oltre a garantire un posizionamento ad alta precisione, il TRK acquisisce in ogni rilievo immagini ad alta risoluzione utili per individuare abusi edilizi, ostacoli e strutture non autorizzate lungo il corso d'acqua.

Inoltre, non occorre temere danni causati dall'acqua: l'elevato grado di protezione IP del sistema (fino a IP67 per la versione Pegasus TRK Neo) lo protegge da forti spruzzi e ambienti umidi senza la necessità di alcuna custodia protettiva aggiuntiva.

Il transito rapido sotto un ponte provoca una breve interruzione del segnale GNSS, ma in acque aperte tali blackout sono raramente prolungati al punto da pregiudicare il rilievo, poiché la combinazione di IMU e GNSS è in grado di assicurare autonomamente la copertura sui tratti più brevi.

Alcuni contesti idrografici possono tuttavia presentarsi particolarmente ristretti, come i canyon fluviali o le valli profonde, ostacolando la ricezione dei segnali GNSS. In simili aree, i metodi geodetici tradizionali rischiano di non soddisfare i requisiti di accuratezza spaziale a causa del blocco del segnale, degli effetti di percorso multiplo e della scarsa visibilità dei satelliti.

Le antenne accoppiate e il sistema SLAM LiDAR integrato nel TRK entrano in gioco non appena un'interruzione supera i trenta secondi, garantendo la stabilità dell'unità IMU e consentendole di compensare qualsiasi blackout di segnale nelle zone prive di copertura GNSS.

Monitoraggio del rischio di caduta massi nel Canale di Corinto, in Grecia

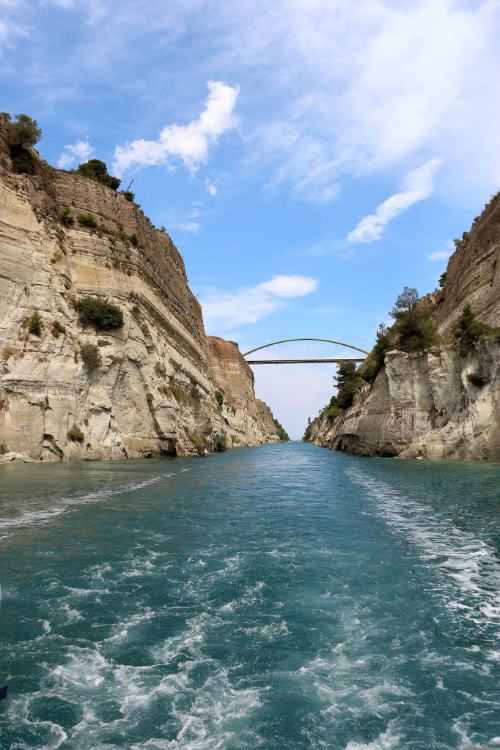

Il Canale di Corinto collega il Peloponneso con la Grecia continentale.

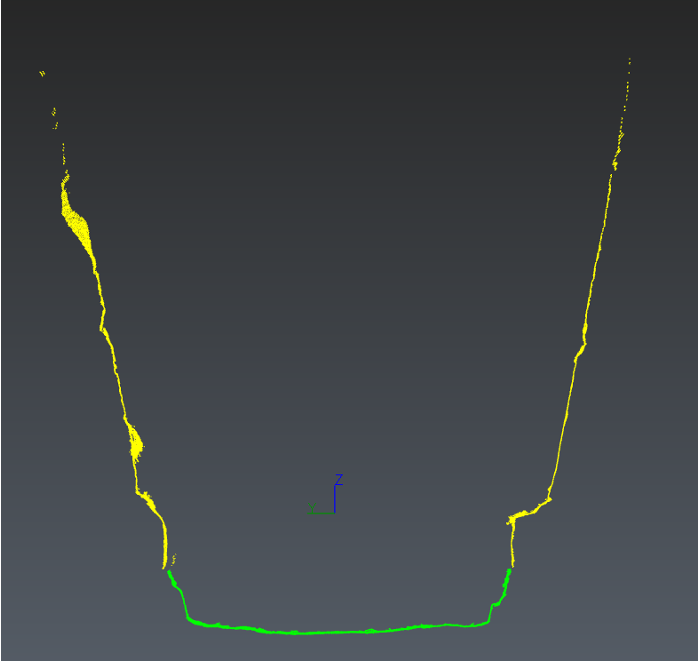

Sezione trasversale del canale con dati perfettamente allineati provenienti dal sistema di mobile mapping (in giallo) e dall'ecoscandaglio multibeam (in verde).


Il Canale di Corinto rappresenta una scorciatoia fondamentale per il traffico marittimo in Grecia, poiché collega il Mar Ionio al Mar Egeo. In assenza di tale passaggio, le imbarcazioni dovrebbero affrontare una deviazione di centinaia di chilometri attorno al Peloponneso per raggiungere la Grecia continentale. Tuttavia, le pareti scoscese del canale sono soggette a fenomeni di caduta massi, rappresentando un pericolo costante per le navi in transito.

Metrica, azienda greca leader nelle soluzioni di misurazione di precisione e specializzata in applicazioni marittime, ambientali e nel settore delle costruzioni, ha impiegato il sistema Pegasus per monitorare le condizioni e la stabilità delle pareti rocciose del canale, aiutando gli operatori a tracciare nel tempo l'evoluzione della roccia.

A causa della conformazione angusta del sito, la navigazione satellitare risultava inaffidabile e talvolta del tutto indisponibile. Il team ha inoltre dovuto affrontare criticità quali pareti verticali molto ripide, elevata sismicità e pericoli geologici attivi.

Grazie al Pegasus, la squadra di Metrica ha potuto beneficiare di un LiDAR integrato, di una navigazione basata su GNSS/IMU e di sistemi di imaging a 360°, tutti confluiti in una piattaforma mobile sincronizzata in grado di rilevare gli elementi terrestri con una precisione centimetrica, anche nelle zone prive di segnale GNSS. In questo modo, l'azienda è riuscita a fornire i dataset dettagliati, accurati e multiscala necessari per validare, addestrare e implementare sistemi avanzati di mitigazione del rischio.


Leica Pegasus TRK700 Neo impegnato nel rilievo delle sponde del fiume Drava, in Ungheria.

Principali prodotti

L'integrazione dei sistemi di mobile mapping nei rilievi idrografici genera dati ricchi e versatili, capaci di alimentare un'ampia gamma di elaborati per la navigazione, la tutela ambientale e l'ingegneria a partire da un unico passaggio.

I dati grezzi acquisiti possono essere impiegati in molteplici modalità: Importazione in Pegasus OFFICE: per generare nuvole di punti georeferenziate e fotorealistiche, applicando l'ottimizzazione della traiettoria multipassaggio per correggere la deriva dell'unità IMU. Conversione della nuvola di punti con Cyclone 3DR: per creare modelli 3D ad altissima precisione, estrarre modelli digitali del terreno dettagliati (in formato TIN o DTM) e sfruttare i filtri intelligenti integrati per distinguere facilmente la vegetazione dal terreno, dai punti di disturbo o dalle strutture edificate. Integrazione con software terzi: i dati acquisiti con la gamma MMS di Leica possono essere trasferiti in ambienti software di terze parti per analisi complementari, ad esempio verso soluzioni GIS dedicate alla gestione delle risorse idriche.

Digital twin integrati di superfici emerse e sommerse

La fusione della nuvola di punti con i dati degli ecoscandagli multibeam o dei sistemi batimetrici dà vita a un modello coerente del corso d'acqua, sostituendo due rilievi tradizionali disgiunti con un unico dataset allineato a disposizione di tecnici, ingegneri e utenti finali.

Grazie a questa base dati unificata, diverse organizzazioni possono sfruttare lo stesso modello per produrre molteplici elaborati. Ad esempio, le nuvole di punti ad alta densità consentono a un'agenzia ambientale locale di analizzare e prevenire il rischio idrogeologico, mentre i dati subacquei tracciano la profondità dei fondali, aiutando le autorità portuali a definire le rotte navali ottimali per il trasporto merci.

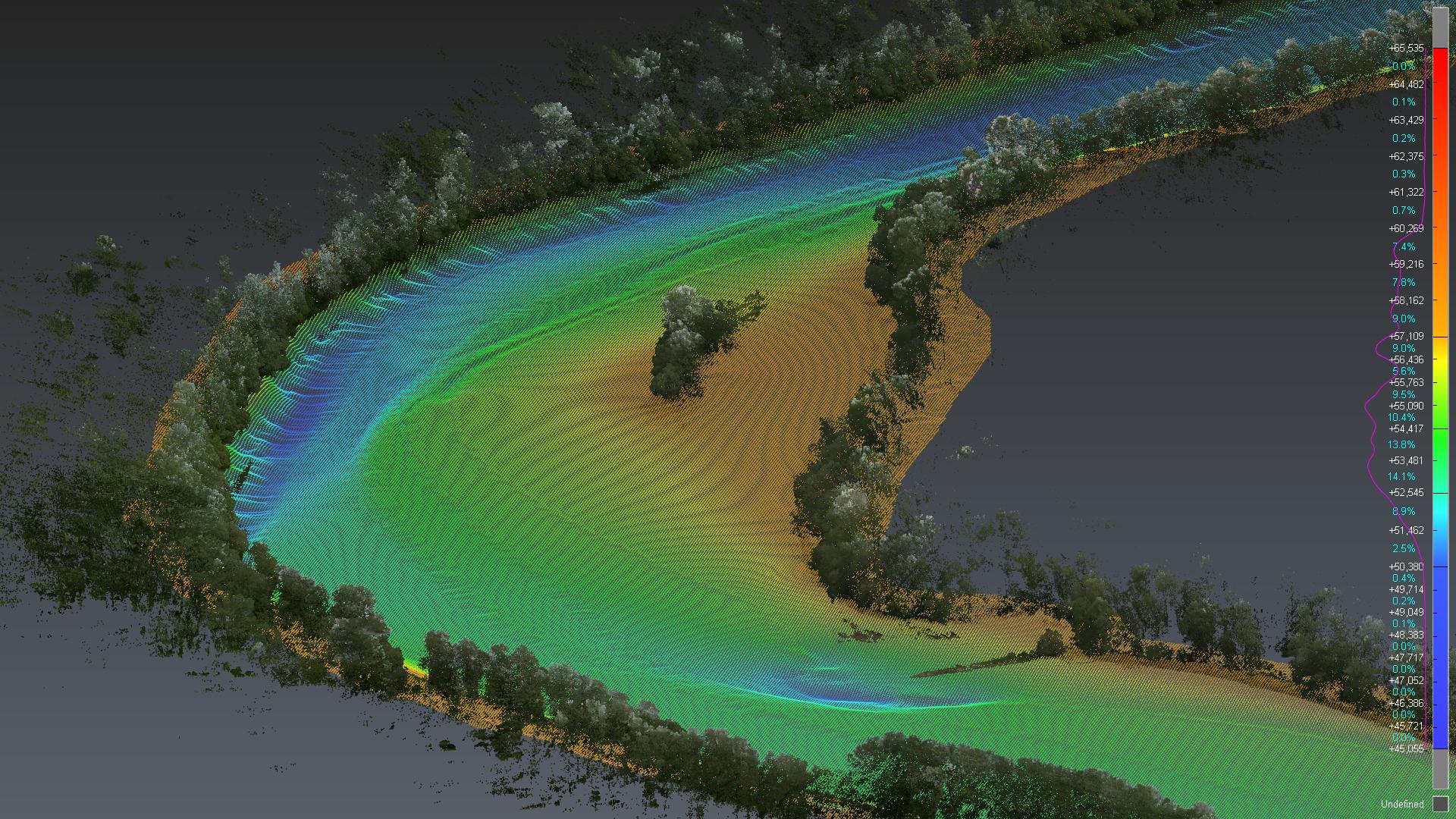

L'impiego combinato dell'ecoscandaglio multibeam e del Pegasus TRK ha permesso di generare una nuvola di punti dettagliata che illustra la densità delle sponde e la profondità delle acque del fiume Drava, in Ungheria.

L'elevata densità delle nuvole di punti e le immagini ad alta risoluzione consentono inoltre agli operatori di verificare i franchi d'aria e le altezze di sdoganamento al di sotto dei ponti, facilitando la pianificazione delle rotte navali e confermando se una nave o una chiatta possa transitare in totale sicurezza.

Monitoraggio dello stato manutentivo

Lungo canali e corsi d'acqua soggetti a frane, caduta massi o erosione, l'esecuzione di rilievi periodici nel tempo consente di monitorare lo stato di conservazione e la stabilità di pareti rocciose, sponde e strutture, individuando tempestivamente qualsiasi variazione prima che si trasformi in un pericolo.

Immagini dettagliate per ispezioni e conformità normativa

Le immagini a 360° ad alta risoluzione, acquisite contestualmente alla nuvola di punti, offrono un livello di dettaglio tale da consentire la lettura della segnaletica lungo le sponde o l'individuazione di piccole strutture non autorizzate, rivelandosi particolarmente utili per le verifiche di conformità e per il monitoraggio delle occupazioni abusive lungo le vie d'acqua pubbliche.


Le immagini a 360° ad alta risoluzione consentono agli utenti di effettuare uno zoom dettagliato ed esaminare anche la segnaletica più complessa.

Amplia le tue prospettive con nuove soluzioni di rilievo

I sistemi MMS acquisiscono dati emersi ricchi di informazioni in modo rapido ed efficiente. Possono essere facilmente combinati sulla stessa imbarcazione con ecoscandagli multibeam e sensori batimetrici per generare dataset ibridi che integrano l'ambiente emerso e sommerso. In questo modo, le squadre di rilievo possono effettuare un unico passaggio per acquisire una nuvola di punti 3D georeferenziata sopra e sotto il livello dell'acqua, abbinata a immagini panoramiche a 360° ad alta risoluzione e dati di posizionamento.

Questa flessibilità schiude nuove opportunità operative all'interno di porti, canali, fiumi e vie navigabili, proponendo applicazioni che spaziano dalla sicurezza della navigazione ai rilievi dei franchi d'aria, fino al monitoraggio ambientale e all'ispezione delle infrastrutture, il tutto gestito da un unico portfolio integrato.
