Il rilievo mobile con il sistema Leica Pegasus TRK consente ai team che si occupano di autostrade, ferrovie, reti tecnologiche/servizi pubblici e rilievi topografici in generale di acquisire dati geospaziali su vaste aree in modo rapido, preciso e sicuro.
Rispetto al laser scanner terrestre (TLS), il rilievo mobile con Pegasus TRK permette di aumentare notevolmente la produttività nell'acquisizione di aree e corridoi di grande estensione. Dalla nostra ricerca è emerso che, rispetto al TLS (Terrestrial Laser Scanning), i sistemi di rilievo mobile riducono la percentuale di tempo dedicata al lavoro sul campo dal 70% al 10% circa. Anziché fermarsi per scansionare singole postazioni, i team di rilievo possono acquisire i dati in continuo durante la guida. Ciò riduce il tempo trascorso sul campo, minimizza i disagi, migliora la sicurezza e consente ai topografi di dedicare più tempo all'analisi dei dati.
Sebbene tutti i sistemi Pegasus TRK garantiscano un'elevata accuratezza nella cattura dei dettagli, le esigenze di rilievo variano da progetto a progetto. Ecco perché la gamma Pegasus TRK è disponibile in numerosi modelli, ognuno progettato su misura per applicazioni, ambienti e requisiti di precisione differenti.
Di seguito è riportata una panoramica semplificata che mette a confronto i vari sistemi in termini di architettura, caratteristiche e applicazioni principali:
| Sistema |
Architettura dello scanner |
Caratteristiche comuni |
Caratteristiche esclusive |
Applicazioni principali |
|
Leica Pegasus TRK300 |
Scanner a doppia testina e 32 fasci Tecnologia del tempo di volo Tecnologia MatchPoint Fino a 3,8 milioni di punti al secondo con una portata massima di 300 m (funzionalità di ritorno multiplo attivata) |
Cattura dati in sicurezza con minime interferenze sul traffico Setup e implementazione semplici, eseguibili da un unico operatore Integrazione multisensore (GPR, batimetria e DMI) Flusso di lavoro software integrato e semplice integrazione con strumenti terzi |
Prestazioni versatili adatte a un'ampia varietà di applicazioni Elevato livello di dettaglio su aree estese o complesse |
GIS – Censimento e mappatura asset Rilievi delle infrastrutture Infrastrutture marittime Rilievi di siti minerari ed estrattivi Mappe topografiche |
|
Leica Pegasus TRK EVO |
TRK 500 Evo: scanner a testina singola TRK 700 Evo: scanner a doppia testina Massima densità della nuvola di punti, fino a 4,4 milioni di punti al secondo con una portata massima di 182 m |
Fornisce dati precisi per la realizzazione di progetti di ingegneria e topografia più complessi Precisione dello scanner ai vertici del settore |
Infrastrutture stradali e gallerie Applicazioni ingegneristiche Progetti di infrastrutture ferroviarie Analisi strutturale dettagliata Mappatura ad alta definizione (HD) Sicurezza pubblica |
|
|
Leica Pegasus TRK NEO |
TRK 500 Neo: scanner a testina singola TRK 700 Neo: scanner a doppia testina Fino a 4 milioni di punti al secondo con una portata massima di 730 m |
Creazione di digital twin urbani Modellazione di smart city Infrastrutture marittime Rilievi di siti minerari ed estrattivi Mappatura ad alta definizione (HD) Sicurezza pubblica |
N.B.: l'elenco delle applicazioni riportato qui sopra per ciascun sistema non è esaustivo. I clienti scoprono costantemente nuovi casi d'uso e continuano a spingere i confini dell'innovazione. Il fascino della nostra gamma versatile e flessibile è proprio questo: l'immaginazione non conosce limiti.
A seconda del livello di dettaglio richiesto dagli utenti, dell'ambiente da scansionare e delle dimensioni del progetto, i sistemi Pegasus TRK sono progettati per soddisfare varie esigenze di rilievo.
Per le organizzazioni che cercano una soluzione accessibile per avvicinarsi al rilievo mobile, Pegasus TRK300 è un sistema leggero e versatile progettato per interventi di misura quali il censimento del patrimonio stradale, la mappatura a livello stradale e la raccolta dati GIS. Cattura i dettagli necessari per il rilievo di aree estese e complesse, acquisendo fino a 3,8 milioni di punti al secondo con una portata massima di 300 metri.
Progettato per coniugare versatilità e prestazioni, Pegasus TRK300 restituisce dati in modo rapido e affidabile, consentendo ai team di prendere decisioni più informate in qualsiasi contesto. Per citare solo alcune delle sue potenziali applicazioni: i team addetti alle infrastrutture stradali e urbane possono mappare le reti su media scala per facilitare la pianificazione, gli interventi di ammodernamento e la manutenzione, mentre chi opera nel settore estrattivo può calcolare i volumi dei cumuli di materiale e monitorare l'evoluzione del sito nelle cave; infine, i team addetti alla sicurezza pubblica possono documentare una scena o verificare un percorso.
Pegasus TRK Evo è in grado di gestire applicazioni ingegneristiche e topografiche complesse che richiedono la massima precisione e densità delle nuvole di punti.
La densità della nuvola di punti, ai vertici del settore, consente di acquisire modelli 3D dettagliati di tracciati ferroviari, ponti, gallerie, linee aeree e dello stato del manto stradale. I tecnici sono in grado di individuare le caratteristiche critiche, dalle forme strutturali, fino alle variazioni e ai difetti superficiali, favorendo il monitoraggio delle condizioni, le valutazioni di sicurezza e la pianificazione a lungo termine di complesse infrastrutture ferroviarie e stradali.
Scopri in che modo SPL Powerlines sta ridefinendo i rilievi ferroviari grazie a Leica Pegasus TRK.
Alle organizzazioni operanti in contesti particolarmente estesi o complessi, il modello Pegasus TRK Neo offre la portata, la precisione e il livello di dettaglio necessari per acquisire dati geospaziali su larga scala. Con una portata fino a 730 metri e un sistema LiDAR ad echi multipli, consente di rilevare con precisione ampi corridoi stradali, vegetazione fitta e orografie complesse.
Le sue capacità a lungo raggio lo rendono particolarmente adatto al rilievo di aree ampie e aperte, tra cui miniere, ambienti marini, corridoi di linee elettriche e altri tipi di infrastrutture lineari di dimensioni elevate.
Ad esempio, Brisa Group, un'azienda europea operante nel settore delle infrastrutture per la mobilità, necessitava di una visione più completa delle condizioni della propria rete autostradale di 1.500 km. Tuttavia, per la raccolta dei dati si voleva evitare di ricorrere a più metodi di cattura. La scelta è ricaduta su Pegasus TRK Neo per la sua capacità di catturare interi corridoi stradali in un'unica soluzione. La portata estesa del modello Pegasus TRK Neo ha permesso al team di acquisire dati dettagliati non solo sul manto stradale dell'autostrada, ma anche su scarpate, rilevati e dislivelli, fino a elementi più distanti come le linee elettriche.
La gamma Pegasus TRK è progettata per adattarsi alle esigenze dell'utente e si basa su principi di semplicità, intelligenza e autonomia. Sebbene ogni sistema sia concepito per soddisfare specifiche esigenze progettuali, l'intera gamma condivide le seguenti funzionalità.
Tutti i sistemi Pegasus TRK consentono la cattura di dati 3D ad alta velocità senza la necessità di gestire il traffico o di chiudere le strade. Acquisendo i dati in movimento, i team possono ridurre i disagi per gli utenti della strada e limitare l'esposizione a contesti pericolosi, come il traffico in transito.

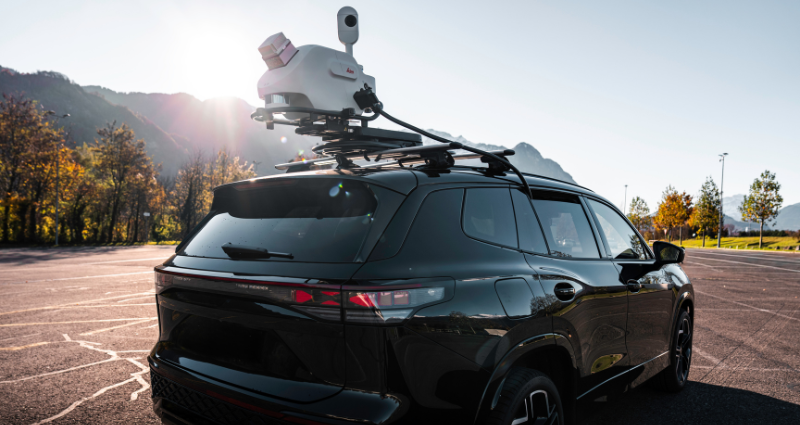

I sistemi Pegasus TRK possono essere montati facilmente da un solo operatore su diverse piattaforme, tra cui veicoli stradali, carrelli ferroviari, imbarcazioni e quad (ATV). Il design intuitivo richiede una formazione minima; è possibile addestrare un operatore a iniziare la cattura in meno di un'ora.
La soluzione si integra perfettamente con altri sensori, come il georadar (GPR), per l'acquisizione di set di dati più completi, consentendo ai team di raccogliere contemporaneamente informazioni di superficie e del sottosuolo in un unico flusso di lavoro. Installato su un'imbarcazione, il sistema Pegasus TRK può anche essere integrato con sistemi batimetrici per consentire la mappatura sopra e sotto il livello dell'acqua in ambienti marini e fluviali, quali fiumi, porti e coste.
Nei rilievi in ambienti privi di segnale GNSS, come le gallerie, è possibile collegare facilmente al Pegasus TRK uno strumento di misurazione della distanza (DMI) per garantire un'accurata georeferenziazione delle misure.
Tutti i sistemi Pegasus TRK sono supportati dallo stesso flusso di lavoro software integrato. Leica Pegasus FIELD consente ai team di pianificare i rilievi, visualizzare in anteprima i dati acquisiti in tempo reale e verificare la precisione di posizionamento direttamente sul campo. Accompagna gli utenti attraverso un flusso di lavoro guidato passo dopo passo, rendendo la cattura dei dati più semplice e immediata. Inoltre, le funzionalità di anonimizzazione in tempo reale proteggono automaticamente le informazioni sensibili sfocando veicoli e persone. Ciò garantisce che la cattura dei dati avvenga nel pieno rispetto delle normative sulla privacy, come il GDPR.
Una volta acquisiti i dati, Leica Pegasus OFFICE semplifica l'elaborazione grazie alla classificazione supportata dall'intelligenza artificiale e a flussi di lavoro automatizzati, consentendo ai team di trasformare in modo efficiente i dati grezzi in elaborati accurati.
Infine, per non vincolare gli utenti a un singolo ecosistema, Pegasus OFFICE supporta l'esportazione in un'ampia gamma di formati dati standard, tra cui LAS o e57. LGSx, il nostro formato di file proprietario per la reality capture, è supportato in modo nativo da un numero sempre maggiore di software di terze parti, tra cui Mach9, N4CE e SCC.
La scelta del sistema Pegasus TRK più adatto dipende dalle specifiche esigenze del tuo progetto. Se si necessita di una soluzione versatile per la raccolta dei dati di misura, di una precisione di livello topografico per progetti ingegneristici o di prestazioni a lungo raggio per la mappatura su larga scala, la gamma Pegasus TRK è in grado di offrire una soluzione di rilievo mobile specifica per le proprie esigenze.
Per saperne di più sulla gamma Pegasus TRK, contatta il tuo referente commerciale di zona oppure fai clic qui.
