Apenas um adesivo? O valor por trás da certificação de seus instrumentos de medição

Certificados de calibração emitidos por laboratórios credenciados asseguram a precisão do seu equipamento de topografia.

Baseline_open-air_laboratory_2480x750_teaser_image

Comprovar que sua estação total ou MultiStation está dentro da especificação é fundamental para garantir que os serviços que você fornece oferecem precisão e padrões corretos. Nesta seção de Perguntas e respostas, Wolfgang Hardegen, gerente dos Laboratórios de calibração credenciados da Leica Geosystems, sediados em Heerbrugg, na Suíça, fala sobre os serviços de calibração altamente precisos para estações totais e MultiStations oferecidos pela Leica Geosystems.

Wolfgang, o que torna as instalações do serviço de calibração da Leica Geosystems especiais?

A Leica Geosystems é a única fabricante de instrumentos de topografia do mundo que opera laboratórios de calibração credenciados para distâncias e ângulos internos, emitindo certificados de calibração de acordo com as normas ISO/IEC 17025 outorgados pelo Serviço de Acreditação Suíço (SAS).

Desde 1997, operamos Laboratórios de calibração credenciados que oferecem diversos certificados de calibração aqui em Heerbrugg, Suíça. Certificados de calibração emitidos por laboratórios credenciados asseguram a precisão do equipamento de topografia. A operação de laboratórios internos altamente precisos dá à Leica Geosystems uma grande vantagem: a qualquer momento durante o desenvolvimento e a fabricação, temos a possibilidade de realizar testes em nossos laboratórios.

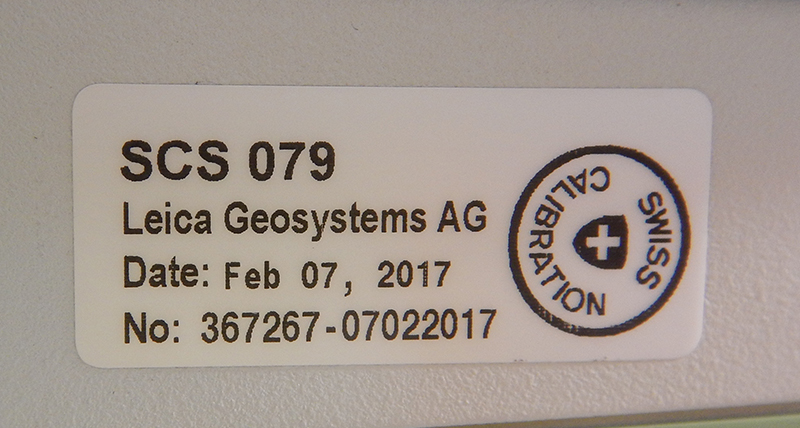

Calibration_Sticker_800x428
Adesivo no instrumento, certificando a calibração pelo laboratório credenciado da Leica Geosystems

Por que a calibração de uma estação total ou MultiStation é tão importante?

Periodicamente, é necessário enviar um instrumento de serviço para calibração. A calibração assegura que o instrumento atende às especificações dos fabricantes e às exigências do cliente quanto a precisões de medição.

A Leica Geosystems oferece 4 níveis de calibração (Ouro, Prata, Bronze e Azul) que confirmam a qualidade de medição de equipamentos de topografia novos ou usados.

Para obter mais informações sobre certificados de calibração, leia o artigo técnico ou visite a página sobre certificados de calibração da Leica Geosystems.

Leica_Calibration_Certificates_Whitepaper_thumb

A Leica Geosystems está oferecendo uma ampla gama de certificados de calibração. O que os Certificados de calibração Ouro têm de especial?

Nosso Certificado Ouro é um certificado de calibração especial que pode ser emitido apenas por um Laboratório de calibração credenciado. Essa calibração de alto nível é perfeita para estações totais e MultiStations que são usadas por empresas com certificação ISO 9001 e para grandes projetos e licitações de interesse público (por exemplo, saúde pública, segurança pública ou determinados procedimentos legais).

Os certificados de calibração emitidos pelos Laboratórios de calibração credenciados são internacionalmente reconhecidos de acordo com o Acordo de reconhecimento mútuo (MRA) da ILAC. Os resultados dos testes são diretamente rastreáveis conforme padrões nacionais e incluem incertezas da medição com detalhados relatórios de topografia.

Como a acreditação é organizada internacionalmente?

Dentro de uma abordagem global em cooperação com a Organização Mundial do Comércio (OMC), os certificados são internacionalmente reconhecidos em mais de 100 países. A OMC fundou a Cooperação Internacional de Certificação Laboratorial (ILAC), que administra acordos internacionais. Os acordos regionais na Europa são administrados pela Cooperação Europeia para Acreditação (EA), um dos cinco órgãos de cooperação regional mundiais que trabalham em harmonia com a ILAC. Órgãos de acreditação nacional como o Serviço de Acreditação Suíço (SAS) são membros dessas organizacionais internacionais e são responsáveis pela acreditação de laboratórios.

Para encontrar informações oficiais sobre os Laboratórios credenciados da Leica Geosystems, visite o site do Serviço de Acreditação Suíço (SAS) e selecione SCS 0079. O documento lista os recursos de teste com as precisões e incertezas de medição específicas mantidas pelos Laboratórios credenciados da Leica Geosystems.

Quais são os esforços envolvidos na condução de laboratórios credenciados para calibração de estações totais?

A base da Leica Geosystems para obter o status de laboratório credenciado é o sistema de gerenciamento de qualidade de acordo com o ISO 9001. Além da infraestrutura técnica e da equipe altamente treinada e qualificada, cada processo de calibração individual que usamos nos laboratórios deve ser detalhadamente averiguado, verificado e aceito por especialistas externos do órgão de acreditação nacional (SAS).

Auditorias anuais do SAS conforme o ISO/IEC 17025 asseguram que os laboratórios mantenham os mais elevados padrões possíveis durante as operações. A cada cinco anos, a acreditação deve ser renovada pelo Serviço de Acreditação Suíço (SAS) por meio de uma ampla auditoria.

Quantos laboratórios de calibração credenciados a Leica Geosystems tem e qual é a finalidade de cada um deles?

Operamos quatro laboratórios de calibração e um laboratório de testes.

1 Laboratório de calibração para ângulos

A calibração de ângulos é uma tarefa muito difícil e elaborada. Mundialmente, existem apenas algumas instituições capazes de oferecer uma precisão tão alta.

Uma vez que não foi possível encontrar uma instituição que oferecesse a qualidade de medição que esperávamos, decidimos, há cerca de 20 anos, desenvolver a primeira máquina de testes de teodolito (TPM) por conta própria. Essa complexa máquina verifica automaticamente o círculo horizontal e ângulos zenitais. Com uma incerteza da medição de 0,09" (Hz e V), essa máquina de testes é altamente precisa.

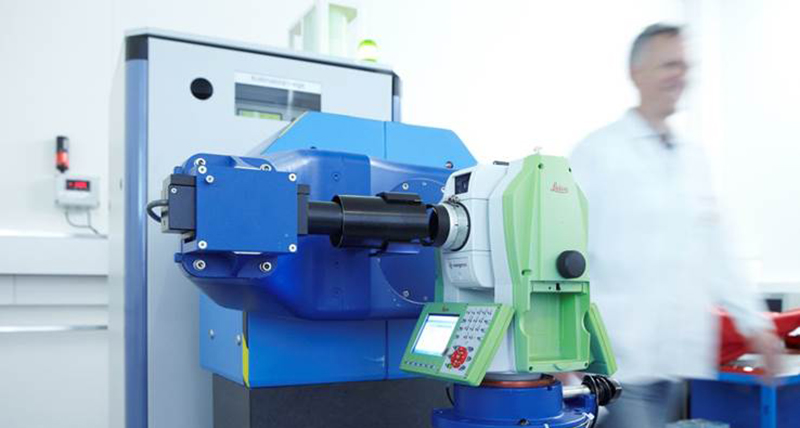

TPM_800
Máquina de testes de teodolito da Leica Geosystems

Wolfgang_Hardegen_with_the_Leica_TPM_800x428
Wolfgang Hardegen demonstrando a máquina de testes de teodolito

2 Laboratório de referência a céu aberto

Baseline_open-air_laboratory_800x428
Laboratório de referência a céu aberto da Leica Geosystems

Situado a céu aberto às margens do Rio Reno, o laboratório de referência a céu aberto não é um laboratório comum. Ele consiste em 7 pilares com uma visão em linha reta livre de três quilômetros. Isso nos permite verificar o desvio padrão de medições de distâncias de 500 m, 1.000 m, 2.000 m ou 3.000 m. Durante esse exercício, determinamos com precisão parâmetros atmosféricos, como temperatura, pressão e umidade, fundamentais para alcançar a mais alta precisão.

3 Laboratório de calibração para distância

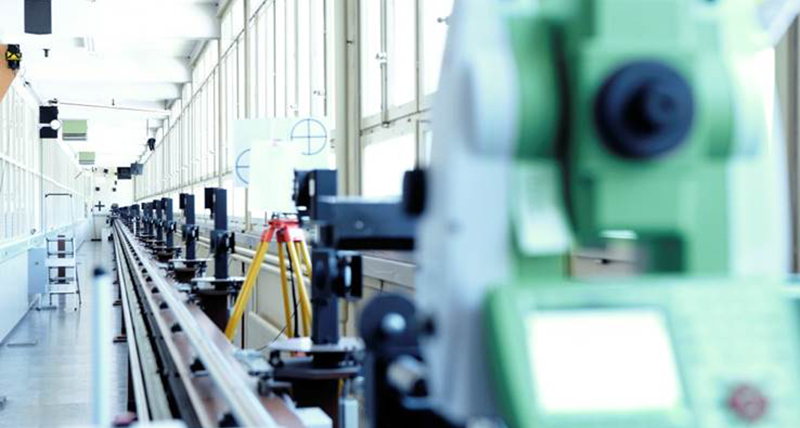

Calibration_Laboratory_for_Distance_800x428
Laboratório de calibração para distância da Leica Geosystems

No Laboratório de calibração para distância, determinamos desvios de distância absoluta e desvios de linearidade em distâncias de 60 m e 120 m. Os resultados das estações totais testadas são comparados aos resultados de um interferômetro altamente preciso.

4 Laboratório de calibração para frequência

Em poucas palavras, neste laboratório, verificamos a precisão da escala de medidores eletrônicos de distância (EDM) comparando a frequência de saída a uma frequência de referência. Isso é feito em uma câmara climatizada ajustada para diversas temperaturas entre -20 °C e +50 °C.

5 Laboratório de testes para classificação do laser

Neste laboratório, medimos a potência de saída de lasers para classificá-los.

Concluindo, os clientes que enviam seus instrumentos para os Laboratórios de calibração credenciados da Leica Geosystems podem ter a certeza de que todas as etapas serão corretamente executadas e de que seus equipamentos estão nas melhores mãos.

Wolfgang, obrigado por compartilhar seus insights conosco.
O prazer é meu.

Wolfgang_Hardegen_160x160

Wolfgang Hardegen
Gerente de Laboratórios credenciados
Leica Geosystems AG, Heerbugg, Suíça
