Livelink in Leica Cyclone FIELD 360: cloudbasierte Zusammenarbeit für vernetzte Scan-Workflows

Bei den meisten 3D-Laserscanning-Projekten hat sich der Arbeitsablauf seit Jahren nicht grundlegend verändert. Daten werden im Feld erfasst, zurück im Büro für die finale Registrierung physisch importiert und erst zu diesem Zeitpunkt für die weitere Ergebniserstellung geteilt. Jede Phase beginnt erst, wenn die vorherige abgeschlossen ist.

Der Prozess ist sequentiell aufgebaut, und das hat seine Folgen.

Projektlaufzeiten ziehen sich in die Länge, da der Ablauf linear verläuft. Teams, die schneller liefern könnten, werden zurückgehalten.

In einem Markt, in dem Kunden zunehmend kürzere Durchlaufzeiten erwarten und der Wettbewerb um Projektaufträge sich intensiviert, lässt sich dieser Nachteil immer schwerer kompensieren.

Das Problem ist der Arbeitsablauf

In der Branche gab es durchaus Weiterentwicklungen. So brachte die Begleit-App Leica Cyclone FIELD 360 2018 die Registrierung ins Feld und reduzierte damit einen Teil der manuellen Arbeit, die zuvor erst nach Eingang der Daten im Büro erledigt werden konnte.

Diese wird auch weiterhin ein wichtiger Bestandteil des Arbeitsablaufs bleiben, ändert aber nichts an der grundlegenden Natur des Problems. Das Feld und das Büro sind nach wie vor zwei voneinander getrennte Arbeitsbereiche. Ein Projektmanager im Büro hat erst mit dem physischen Eintreffen der Daten einen Einblick in die Vorgänge auf der 100 km entfernten Baustelle. Wurde vergessen, einen Bereich zu scannen, kann es sein, dass dies erst bei der finalen Registrierung im Büro auffällt.

Blinde Flecken können entstehen, sobald Projekte an Umfang zunehmen. Umfasst ein Projekt mehrere parallel arbeitende Scannerbediener, wird erst bei der Zusammenführung der Daten im Büro wirklich klar, was die jeweils andere Person erfasst hat. Die Koordination der Arbeiten zur Sicherstellung einer lückenlosen Abdeckung der Baustelle stützt sich häufig auf gängige Kommunikationsmittel und informierte Schätzungen. Bediener scannen daher häufig vorsichtshalber zu viel und verschwenden so Zeit. Hierbei handelt es sich mehr um ein strukturelles als um ein Software-Problem. Der Arbeitsablauf selbst ist das Problem. Reality Capture hat sich verändert.

Zusammenarbeit in Echtzeit ist der neue Standard

Mit den heutigen drahtlosen Netzwerken kann die Kluft zwischen Feld und Büro effektiv überbrückt werden. Dies ist das Grundkonzept von Livelink, einer Funktion, die zusammen mit der neuen Leica RTC- Produktreihe vorgestellt wurde.

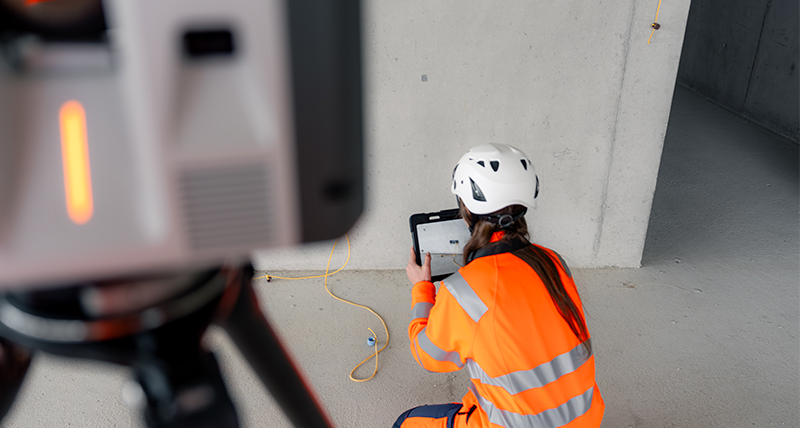

Die Livelink-Konnektivität ermöglicht es Projektteams in Echtzeit, Daten zu erfassen, sich zu vernetzen und gemeinsam an Projekten zu arbeiten. Die Funktion verbindet nahtlos Scannerbediener, Feldkoordinatoren und Büroteams in einer einzelnen Live-Projektumgebung innerhalb von Cyclone FIELD 360 – noch während die Datenerfassung läuft. Dadurch stehen Daten unmittelbar zur Verfügung. Noch während die Laserscanner die Daten erfassen, werden diese über eine gemeinsame Livelink-Szene in Hexagon GeoCloud an jedes verbundene Mobilgerät sowie ans Büro übermittelt.

Die Registrierung kann beginnen, noch bevor die letzte Stationierung abgeschlossen wurde. Die Weiterverarbeitung kann starten, noch ehe das Team die Baustelle verlässt. Daran anschließend können die Daten zur weiteren Registrierung und Analyse an Leica Cyclone REGISTER 360 PLUS übertragen werden.

Aus einem sequentiellen wird ein parallel verlaufender Arbeitsablauf. Livelink verändert die Dynamik und die Wirtschaftlichkeit eines typischen Projekts erheblich.

Die Vorteile von Livelink in der Praxis

Deutlich verkürzte Lieferzeiten

Erfassung, Import und Registrierung können nun gleichzeitig erfolgen. Büroteams müssen nicht länger auf das Eintreffen von USB-Sticks oder Festplatten warten. Ergebnisse können so deutlich schneller als zuvor mit Kunden geteilt werden.
Der Markt für 3D-Laserscanning wächst. Dadurch nimmt auch die Anzahl potenzieller Projekte zu. Doch auch der Wettbewerb verschärft sich. Durch die erheblich kürzere Zeitspanne bis zur Fertigstellung der finalen Ergebnisse verschafft Livelink Unternehmen einen Wettbewerbsvorteil gegenüber Konkurrenten, die noch in linearen Arbeitsabläufen feststecken, und ermöglicht es Teams gleichzeitig, schneller mit dem nächsten Auftrag zu beginnen.

Vollständiger Überblick über das Feld

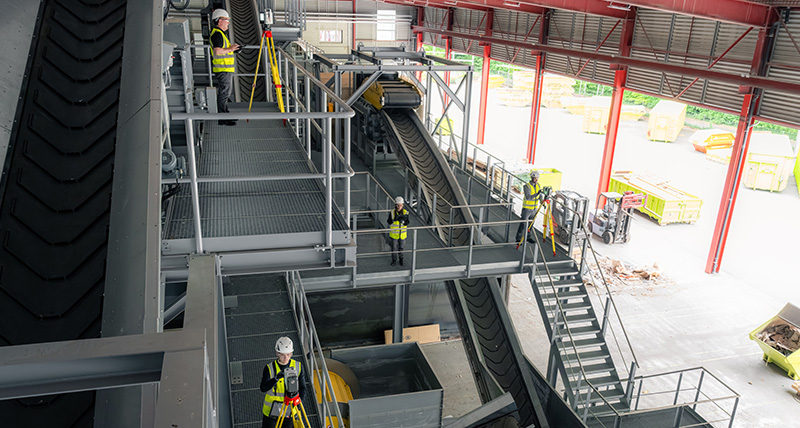

Kommen im Rahmen eines Projekts mehrere RTC-Laserscanner zum Einsatz, haben alle Mitarbeiter – sowohl vor Ort als auch im Büro – über eine gemeinsame Livelink-Szene in Cyclone FIELD 360 und GeoCloud einen vollständigen Überblick über die Erfassung. Sie können sehen, was bereits gescannt wurde und wo noch Lücken bestehen.

Die Vorteile für mittelgroße bis große Scanprojekte liegen auf der Hand. Wie bei der Vermessung eines Tunnels, bei der zwei Vermesser von entgegengesetzten Enden aus aufeinander zu arbeiten. Jeder Bediener – und sogar das Team im Büro – kann die Scanfortschritte des jeweils anderen einsehen. Dies wird zusätzlich vereinfacht, indem Stationierungen verschiedener Bediener in unterschiedlichen Farben dargestellt werden.

Dadurch wird eine lückenlose Abdeckung ohne Überlappungen oder übersehene Bereiche gewährleistet. Zudem werden so kostspielige erneute Besuche vor Ort vermieden, bei denen aufgrund zuvor übersehener Bereiche zusätzliche Scans erfasst werden müssen – was das Projekt zusätzlich verzögern würde.

Ähnliche Vorteile ergeben sich bei Hochhausprojekten, die sich über mehrere Etagen erstrecken. Sämtliche Mitarbeiter im Feld können sich in Echtzeit über alle Stockwerke hinweg abstimmen. Sobald ein Abschnitt abgeschlossen ist, können Ressourcen neu zugewiesen werden. Unnötiges doppeltes Scannen wird vermieden.

Livelink sorgt für Vollständigkeit, vermeidet erneute Besuche vor Ort und gibt allen Mitarbeitern im Feld beim Verlassen eines Einsatzortes die Sicherheit, die Arbeit korrekt durchgeführt zu haben.

Eine neue Rolle im Feld

Livelink hilft dabei, die Arbeit von Scanning-Teams effizienter zu gestalten. Ein erfahrener Experte kann nun als Scanning-Koordinator zwischen den Teams im Feld und Büro fungieren.

Diese Person überwacht die eingehenden Daten aus dem Feld, übernimmt die Registrierung und greift ein, falls ein Bereich übersehen wurde, bevor die Arbeit woanders weitergeht.

Außerdem kann sie das Projekt bereits während der Datenerfassung in Cyclone FIELD 360 aktiv bearbeiten, Stationierungen bündeln, Messungen vornehmen und sogar noch bevor alle die Baustelle verlassen haben, Ergebnisse wie eine Analyse der Bodenebenheit erstellen.

Bei größeren Scan-Projekten mit mehreren RTC-Laserscannern verwandelt diese Rolle die zuvor schwierige Koordination in einen gesteuerten Arbeitsablauf.

Zugänglicher für größere, heterogene Teams

Da der Scanning-Koordinator die Registrierung übernehmen kann, können sich die einzelnen Scannerbediener vollständig auf die Datenerfassung konzentrieren. Teammitglieder mit geringerer Erfahrung müssen nicht erst umfassend in die Registrierung eingewiesen werden, bevor sie mit dem Scannen beginnen können. Dieses Fachwissen kann nun bei einer Person liegen, während andere geschult werden. Unternehmen können ihre Scan-Kapazitäten ausbauen, ohne dass der Bedarf an spezialisierten Schulungen proportional mitwächst.

Integriertes intelligentes Datenmanagement

Livelink bietet die Möglichkeit, Vorschaudaten mit GeoCloud zu synchronisieren. Daten aus dem Feld können so reibungslos hochgeladen werden, ohne das Netzwerk zu belasten oder den Download großer Dateien zu erfordern. Benutzer können vollständige Scandaten vom RTC in Cyclone FIELD 360 herunterladen, um Targets anzupassen oder eine präzisere Registrierung durchzuführen.

Die vollständigen, hochdichten Scandaten bleiben sicher auf dem jeweiligen Laserscanner gespeichert, bis sie für die finale Registrierung, detaillierte Analyse oder erweiterte Ergebnisse heruntergeladen werden. Teams erhalten so Echtzeit-Transparenz, ohne dass bei jedem Schritt große Datenmengen bewegt werden müssen. Und wenn die Internetverbindung ausfällt, wird der Arbeitsablauf nicht unterbrochen. Alle bis zu diesem Zeitpunkt synchronisierten Daten bleiben in Livelink erhalten. Die Synchronisierung wird pausiert und automatisch fortgesetzt, sobald die Verbindung wiederhergestellt ist.

Für Marktanforderungen entwickelt

Arbeitsabläufe, die auf einem einzelnen Scanner basieren, bilden nach wie vor das Rückgrat der Branche. Hier ermöglicht Livelink den Benutzern, Daten in der GeoCloud für einen sicheren Zugriff und eine unkomplizierte Übermittlung ans Büro zu speichern.

Gleichzeitig werden Scan-Teams immer größer und arbeiten verteilter. Arbeitsabläufe müssen zunehmend sowohl Einzelbediener-Setups als auch größere, Multi-Benutzer-Umgebungen unterstützen.

In beiden Umgebungen werden Kunden auch weiterhin große Erwartungen an die Lieferzeiten haben. Livelink in Cyclone FIELD 360, ermöglicht durch die neue RTC-Produktreihe, ist eine direkte Antwort auf den aktuellen Arbeitsalltag sowie dessen zukünftige Entwicklung.

Im Zuge der Weiterentwicklung von Livelink können Benutzer umfassendere Funktionen für die Zusammenarbeit, eine noch stärkere Automatisierung der Datenverarbeitung sowie eine noch einfachere Synchronisierung zwischen Feld und Büro erwarten.

Erfahren Sie mehr über die Leica RTC-Produktreihe und die Livelink-Funktionalität in Leica Cyclone FIELD 360.

Für eine detaillierte technische Erläuterung der Livelink-Funktionalität laden Sie unser Whitepaper herunter.
