Livelink i Leica Cyclone FIELD 360: skytilkoblet samarbeid for tilkoblede skannearbeidsflyter

For de fleste 3D-laserskanneprosjekter har ikke arbeidsflyten endret seg dramatisk på mange år. Data innhentes ute i felt, importeres fysisk for endelig registrering tilbake på kontoret, og deles først da med andre for videre produksjon. Hvert trinn venter på at det forrige skal bli ferdig.

Prosessen følger en bestemt rekkefølge, og det har en kostnad.

Tidslinjene strekkes ut fordi prosessen er lineær. Team som egentlig har kapasitet til å levere raskere, blir holdt tilbake.

I et marked der kundene forventer raskere leveranser og der konkurransen om jobbene blir hardere, er denne begrensningen stadig vanskeligere å godta.

Problemet er arbeidsflyten

Bransjen har ikke stått helt stille. Leica Cyclone FIELD 360-appen ga mulighet for registrering i felt i 2018, og reduserte noe av det manuelle arbeidet som tidligere måtte vente til dataene kom inn på kontoret.

Dette er fortsatt en viktig del av arbeidsflyten, men det endrer ikke det underliggende problemet. Felten og kontoret er fortsatt to separate miljøer. Før dataene kommer inn fysisk, har en prosjektleder på kontoret begrenset oversikt over hva som skjer på et anlegg 100 kilometer unna. Hvis noen glemmer å skanne et område, kan det være at ingen oppdager det før den endelige registreringen begynner tilbake på kontoret.

Blindsoner kan oppstå etter hvert som prosjektet vokser. Hvis et prosjekt involverer flere skanneroperatører som arbeider parallelt med hverandre, vet ingen nøyaktig hva den andre personen har skannet før dataene blir samlet på kontoret. Forsøk på koordinering for å sikre total dekning av anlegget avhenger ofte av tradisjonelle kommunikasjonsmetoder og informert gjetning. Operatørene ender ofte opp med å skanne for mye for å være sikre, og kaster dermed bort tid. Dette er strukturelle problemer heller enn programvareproblemer. Det er selve arbeidsflyten som er problemet. Reality Capture har endret seg.

Sanntids samarbeid er den nye standarden

Med dagens trådløse nettverk kan vi effektivt fjerne gapet mellom felten og kontoret. Det er premisset for Livelink, som ble introdusert sammen med den nye Leica RTC-serien.

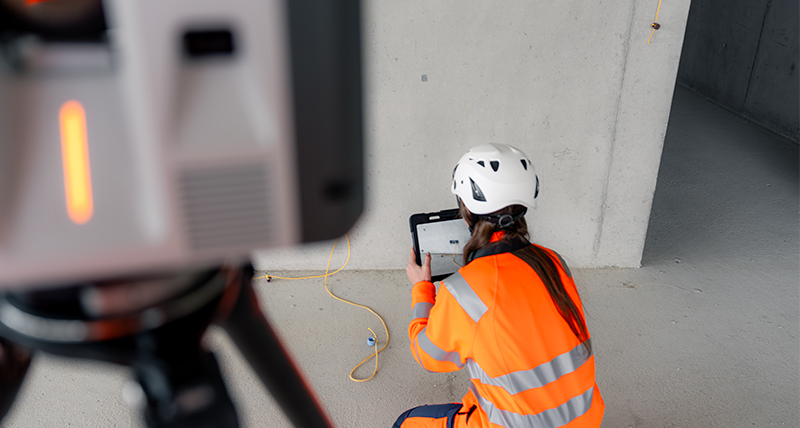

Med Livelink-tilkobling kan prosjektteamene innhente data, koble seg til og samarbeide i sanntid. Systemet kobler sømløst sammen skanneroperatører, feltkoordinatorer og team på kontoret i ett enkelt live-prosjektmiljø i Cyclone FIELD 360 mens datainnhentingen fortsatt pågår. Det betyr at man slipper å vente på overføring av data. Etter hvert som hver laserskanner innhenter data, blir forhåndsvisningsdata synkronisert samtidig til alle tilkoblede mobilenheter og til kontoret via en delt Livelink-scene i Hexagon GeoCloud.

Registreringen kan starte før det endelige oppsettet er fullført. Produksjonen kan starte før teamet drar fra stedet. Derfra kan dataene overføres til Leica Cyclone REGISTER 360 PLUS for videre registrering og analyse.

Arbeidsflyten går fra sekvensiell til parallell. Livelink er en betydelig endring av dynamikken og økonomien i et typisk prosjekt.

Fordelene med Livelink i praksis

Kortere tid til levering

Datainnhenting, import og registrering kan nå skje samtidig. Teamene på kontoret trenger ikke lenger å vente på en USB-minnepinne eller en harddisk. Det betyr at kundene får de ferdige resultatene mye raskere enn før. Markedet for 3D-laserskanning er i vekst, og det blir flere tilgjengelige prosjekter. Men konkurransen blir også tøffere. Ved å forkorte tiden til endelig leveranse betydelig, gir Livelink et forsprang på leverandører som sitter fast i lineære arbeidsflyter, samtidig som teamene frigjøres raskere og kan begynne på neste jobb.

Full oversikt over hele feltet

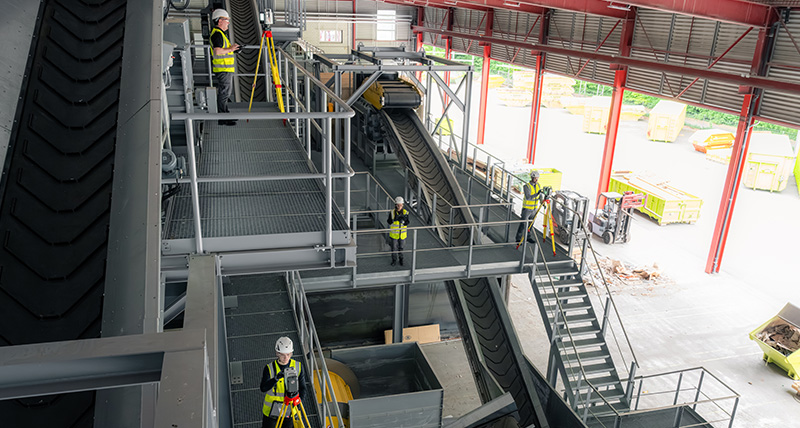

Hvis flere RTC-laserskannere brukes i samme prosjekt, kan hver operatør i felten og på kontoret se hele bildet via en delt Livelink-scene i Cyclone FIELD 360 og GeoCloud. De kan se hva som er skannet og hva som fortsatt mangler.

Fordelene i middels til store skanneprosjekter er åpenbare. Tenk deg en tunneloppmåling der to operatører jobber seg innover fra hver sin ende. Begge operatørene kan se nøyaktig hvor den andre er, og det samme kan teamet på kontoret. Og det gjøres enda enklere fordi oppsett fra andre personer vises med andre farger.

Dette sikrer sømløs dekning uten overlappende skanninger eller utelatte områder. Det bidrar også til å unngå kostbare forsinkelser og reiser tilbake til anlegget for å skanne mer fordi noe ble utelatt.

Tenk deg et byggeprosjekt med en bygning med mange etasjer. Alle medarbeiderne ute i felt kan koordinere på tvers av ulike etasjer i sanntid, og omdirigere ressurser så snart én del er ferdig, i stedet for å utføre unødig dobbeltarbeid.

Livelink sikrer fullstendig datainnhenting, forebygger reiser tilbake til anlegget og betyr at alle kan forlate anlegget i 100 prosent visshet på at jobben er vel utført.

En ny type feltrolle

Livelink bidrar til å omorganisere skanneteamet til en mer effektiv operasjon. En seniorekspert kan nå fungere som skannekoordinator mellom teamene i felt og på kontoret.

Denne personen følger med på dataene som kommer inn fra felten, håndterer registreringen og griper inn før alle går videre hvis et område er utelatt.

Eksperten kan også prosessere prosjektet aktivt i Cyclone FIELD 360 mens datainnhentingen pågår, kombinere oppsett, ta målinger og til og med generere umiddelbare leveranser som for eksempel gulvenes planhet før noen forlater byggeplassen.

Denne rollen forvandler store skanneprosjekter med flere RTC-enheter fra en komplisert koordineringsoppgave til en kontrollert operasjon.

Mer tilgjengelig for større team med ulike kompetanser

Fordi skannekoordinatoren kan håndtere registreringen, kan de enkelte skanneroperatørene fokusere helt og holdent på datainnhentingen. Dette betyr at juniormedlemmer av teamet ikke trenger å være fullt opplært i registreringsarbeidet før de kan begynne å skanne. Denne ekspertisen kan nå utøves av én person mens de andre er under opplæring. Bedriftene kan utvide skannekapasiteten uten at det samtidig er nødvendig å utvide kravene til spesialistopplæring.

Smart databehandling innebygget

Livelink leveres med mulighet for synkronisering av forhåndsvisningsdata i GeoCloud. Dette sikrer strømlinjeformet opplasting av data fra felten uten overbelastning av nettverket eller behov for nedlasting av enorme filer. Brukerne kan laste ned fullstendige skannedata fra RTC-enheten til Cyclone FIELD 360 for måltilpasning eller mer presis registrering.

De fullstendige skannedataene med høy tetthet lagres trygt på hver enkelt laserskanner til de er lastet ned for endelig registrering, intensiv analyse og avanserte leverbare filer. Teamene får oversikt i sanntid uten å måtte flytte store datasett for hvert trinn.

Og arbeidsflyten stopper ikke opp selv om Internett-forbindelsen blir brutt. Livelink tar ganske enkelt vare på alle data som er synkronisert så langt. Synkroniseringen settes på pause og gjenopptas automatisk så snart forbindelsen er gjenopprettet.

Bygget for et marked i utvikling

Arbeidsflyter med én enkelt skanner er fortsatt ryggraden i bransjen. Her gir Livelink brukerne mulighet til å lagre data i GeoCloud for sikker tilgang og enkel deling tilbake til kontoret.

Samtidig blir skanneteamene større og mer spredd. Arbeidsflytene må i økende grad støtte både oppsett med én operatør og større miljøer med flere brukere.

Kundenes forventninger til leveringstid blir imidlertid ikke mindre for noen av miljøene. Livelink i Cyclone FIELD 360 via den nye RTC-serien er et direkte svar på både hvor arbeidet er i dag og hvor det er på vei i fremtiden.

Etter hvert som Livelink blir videreutviklet, kan brukerne forvente større samarbeidsmuligheter, enda mer automasjon i datahåndteringen og enda enklere synkronisering mellom felt og kontor.

Finn ut mer om Leica RTC-serien og Livelink-funksjonaliteten i Leica Cyclone FIELD 360.

Last ned vår tekniske artikkel for å få en detaljert teknisk gjennomgang av Livelink-funksjonene.

Chiara Francolini
Product Manager
Reality Capture-programvare
