Instrumentation de deux tours avec les solutions connectées WISEN

Guillaume Labrie, responsable des marchés monitoring, engineering & infrastructures raconte.

CasClient-2tours_Teaser Image_2480x750

Problématique :

Les travaux portent sur la surveillance et l’auscultation automatique de deux tours voisines qui sont actuellement en construction.

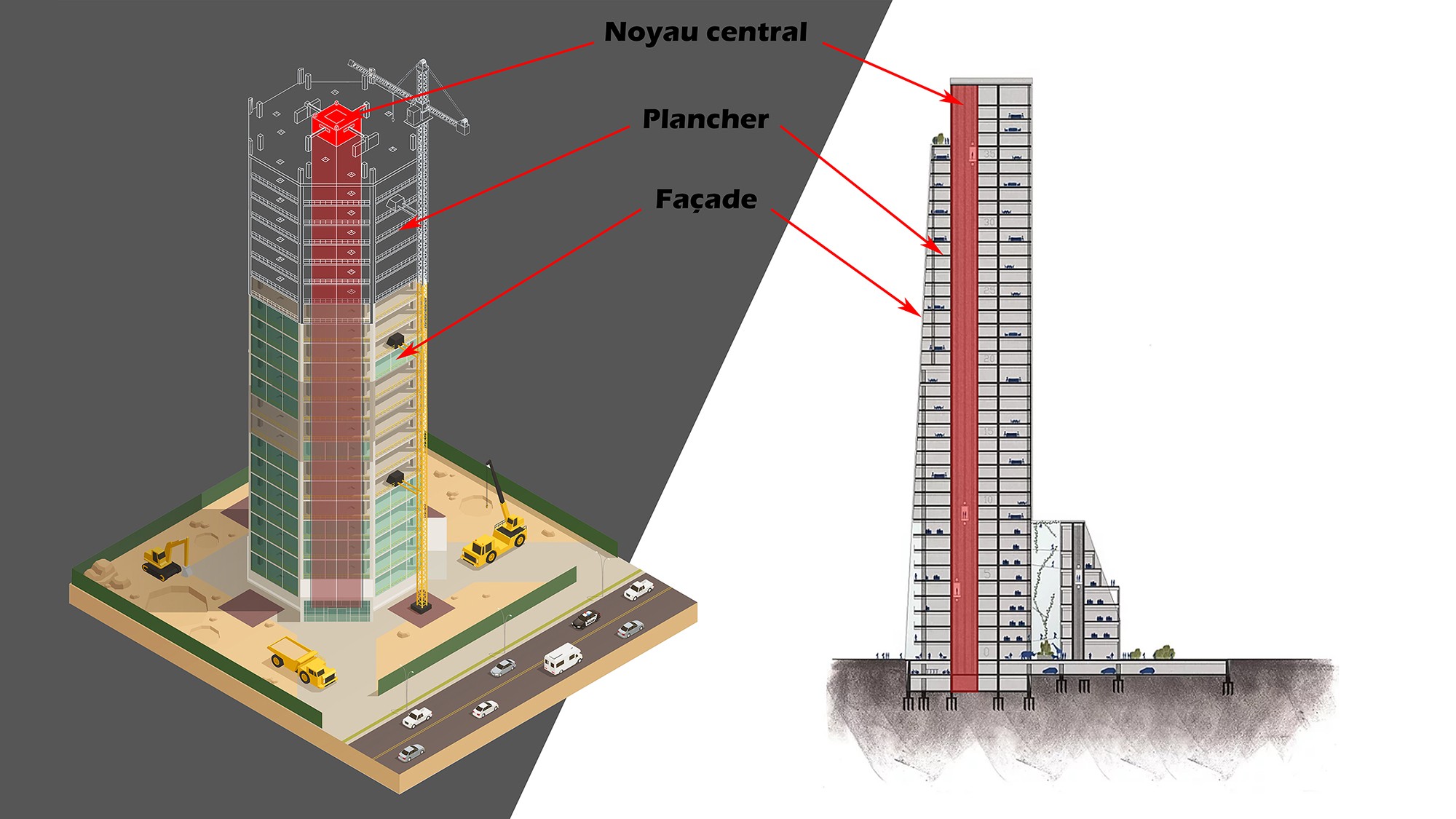

Le tiers de leur hauteur finale, soit environ 15 étages, est actuellement atteint. Cette phase critique nécessite un contrôle permanent de la stabilité des ouvrages. Chacune de ces tours est conçue autour d’un noyau central au cœur duquel se trouvent les escaliers et la cage d’ascenseur. Ce noyau central supporte les planchers des différents étages.

ALPES TOPO réalise les levés de précision optiques réguliers et désire installer un système de surveillance en temps réel du noyau central de chaque tour.

La difficulté de l'instrumentation de ce chantier réside dans l'éloignement des noyaux des tours qui sont situés aux cœurs des structures, plusieurs dizaines de mètres derrière les façades.

2Tours inclinomètres1

Sur ce site, l'installation de capteurs connectés par câbles n'est pas envisageable.

Un premier essai avec des capteurs sans fil à la fréquence 2.4Ghz a démontré que l'epaisseur des murs et des planchers bloquait la transmission des données entre les capteurs.

Solution :

WISEN a récemment développé une nouvelle gamme de capteurs équipés en radio 900 Mhz, la fréquence du signal radio est plus lente que les modèles 2.4 Ghz mais il a l'avantange de traverser les murs et les planchers en béton.

Des essais rapides ont permis de traverser 5 niveaux de plancher béton : la passerelle a été posée au rez-de-chaussée. La connexion basse frequence permet à la passerelle de communiquer avec un capteur situé à sa verticale au 5 ème étage.

Cependant, même avec cette technologie, les capteurs positionnées en façade sont situés derrière trop d'épaisseurs d'obstacles pour parvenir à communiquer en direct avec la passerelle.

2Tours inclinomètres

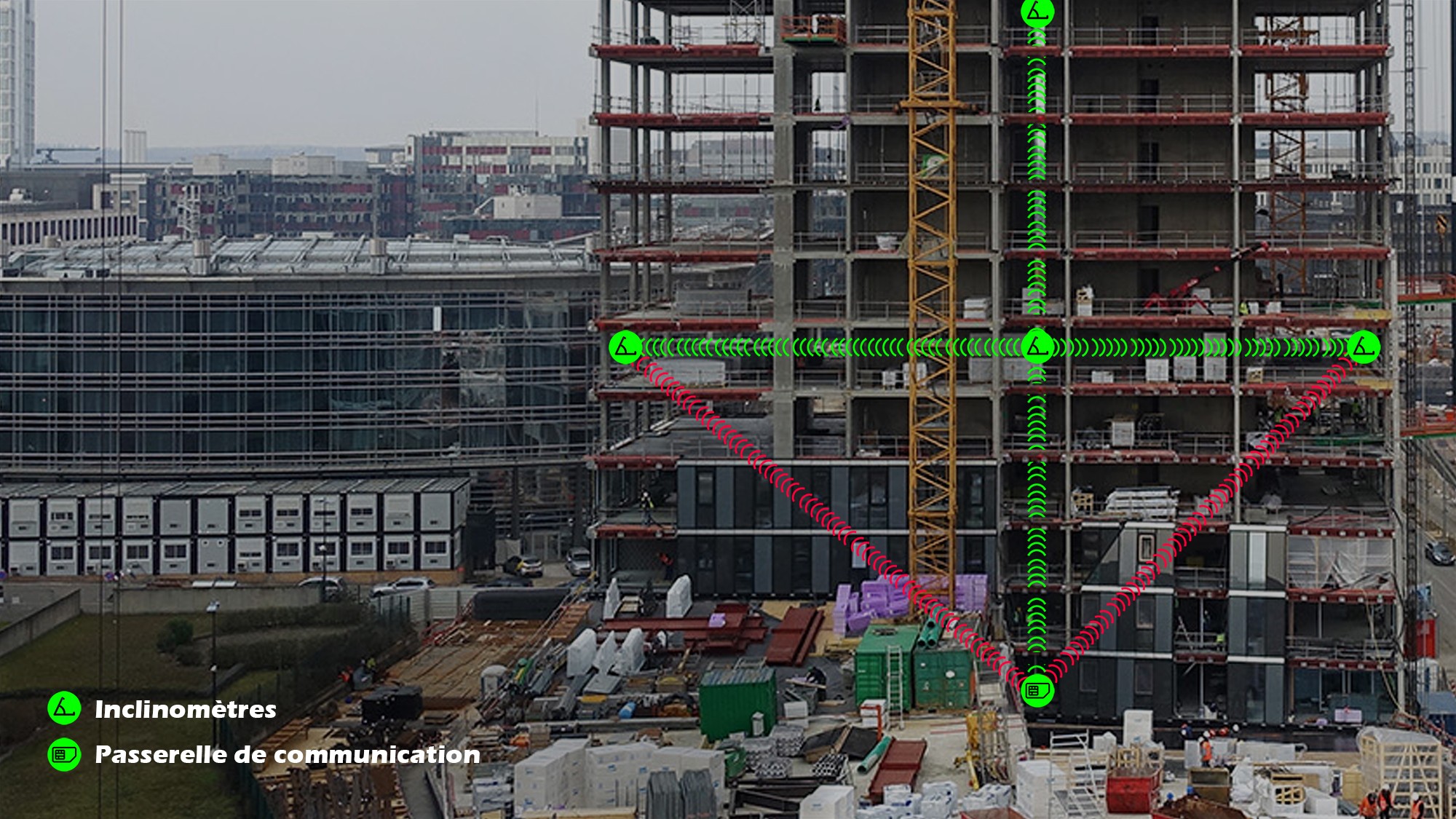

Association de la basse fréquence et d'un maillage sans fil

Les modèles de capteurs WISEN équipés de la fréquence 900 Mhz ont l'énorme avantage de tisser un maillage entre eux.

Ainsi le capteur suité au milieu du 5ème étage communique avec ses voisins de palier situés sur les façades et avec l'autre inclinomètre situé 5 étages au-dessus de lui.

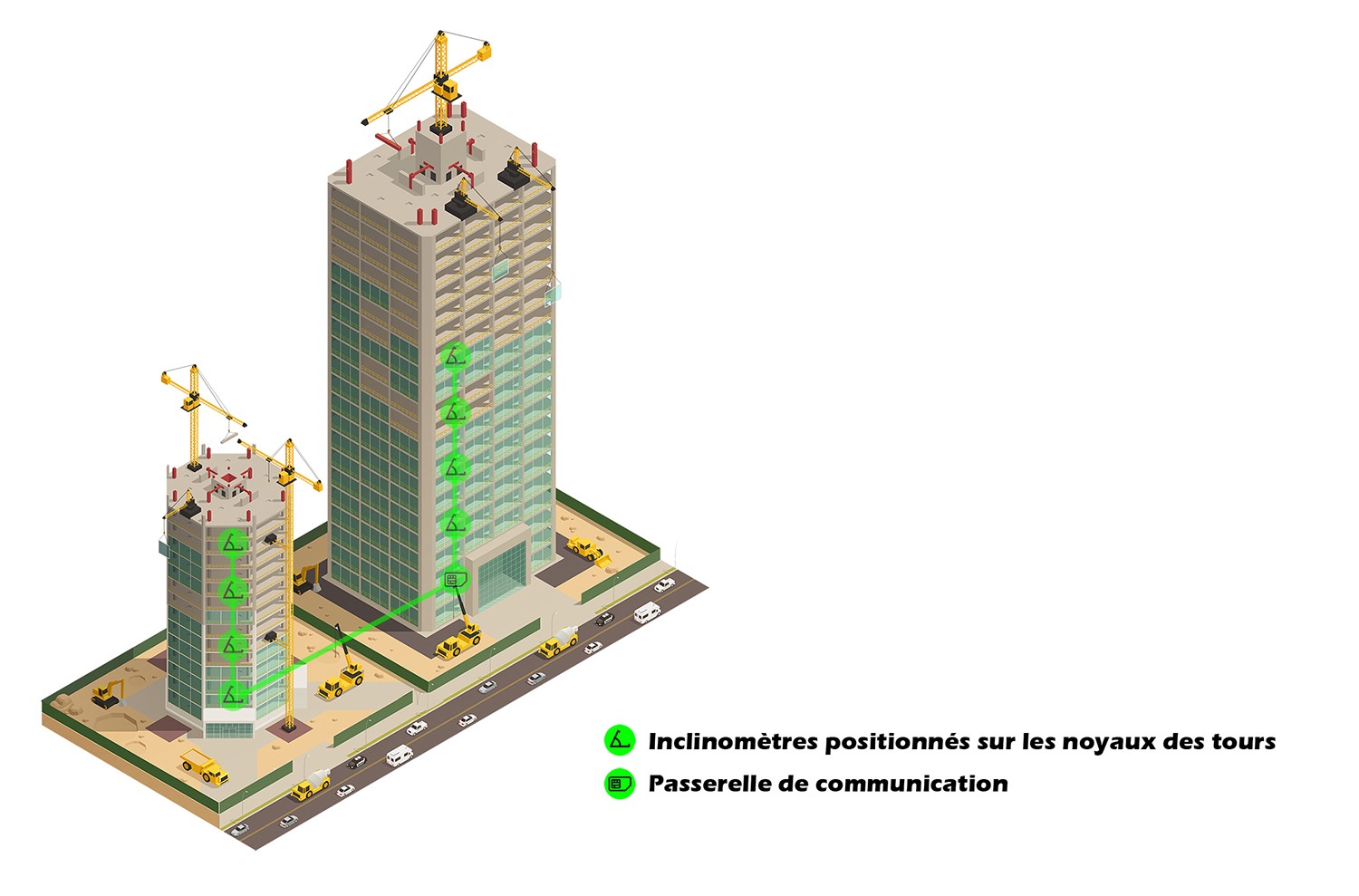

En exploitant cette simplicité de mise en œuvre et la puissance de la technologie de maillage sans fil à 900 Mhz des solutions WISEN, ALPES TOPO a dessiné une configuration d'installation permettant de mesurer directement les noyaux des tours.

2Tours inclinomètres2



Le système est simple à configurer directement depuis le terrain à l'aide d'un smartphone. Il évoluera avec la construction des tours par l'ajout régulier d'inclinomètres.

Capteurs sans fils autonomes jusqu'à 10 ans

La livraison des tours est prévue fin 2020, cependant les mesures seront suivies durant plusieurs années. L’autonomie des capteurs sans fil WISEN peut dépasser 10 années de fonctionnement à raison d’une mesure toutes les 30 minutes : aucune intervention sur site ne sera à prévoir pour l’entretien du matériel.

2Tours inclinomètres-int

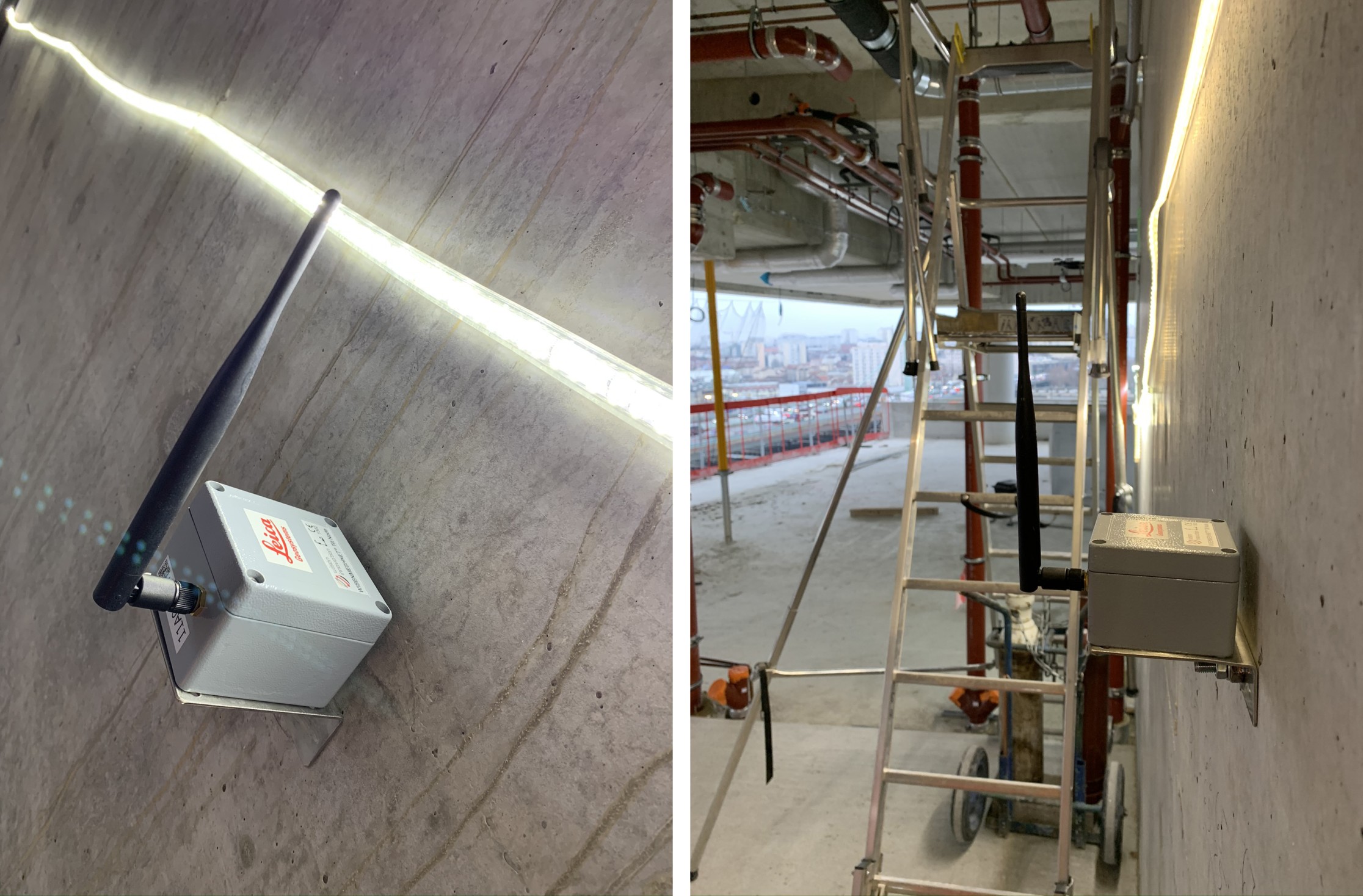

Installation des inclinomètres sur les noyaux centraux des tours

2Tours inclinomètres-int-alpestopo

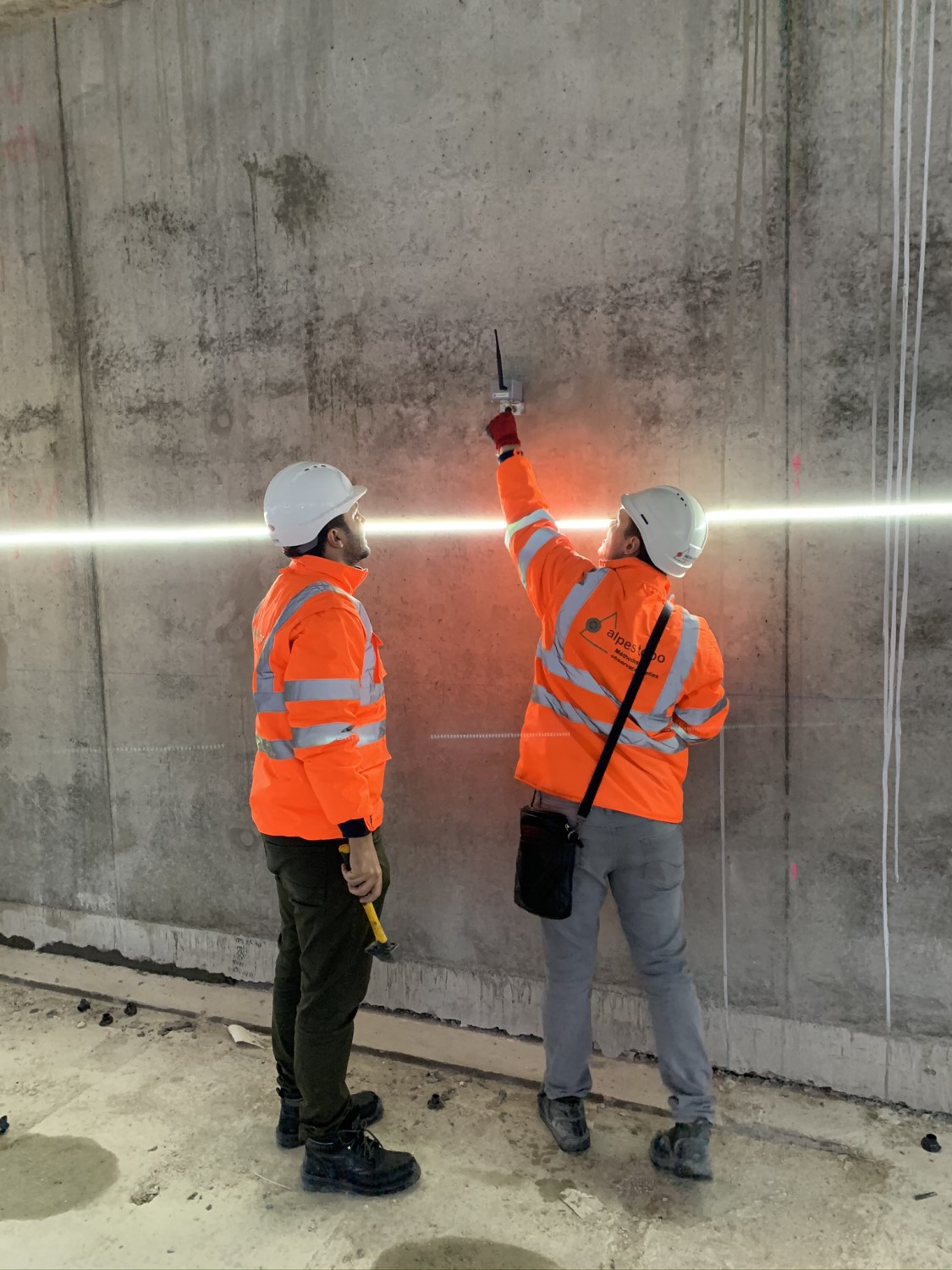

Fixation simple et robuste des différents éléments

Une gamme complète

Les solutions de capteurs connectés WISEN permettent de surveiller en temps réel et simplement tout type d'ouvrages.

2Tours inclinomtres-gamme

La gamme de capteurs connectés WISEN comporte des inclinomètres, des lasermètres, des fissuromètres et des boitiers connectés sur lesquels il est possible de placer vos propres capteurs (jauges de déformation, cordes vibrantes, sondes de température...).

Pour tous vos projets d'auscultation n'hésitez pas à contacter nos clients et partenaires géomètres, bureaux d'études ou sociétés de travaux publics.

 Merci à ALPES TOPO pour sa confiance.
