Scenario's voor Leica Cyclone 3DR

Nog meer mogelijkheden om laserscangegevens te verwerken

3DReshaper is onlangs veranderd in Leica Cyclone 3DR. Cyclone 3DR is een naadloze uitbreiding van de productserie Leica Cyclone die soepel samengaat met het verzamelen van gegevens met de app Leica Cyclone FIELD 360 voor mobiele toestellen  en registratie in Leica Cyclone REGISTER 360 en de uiteindelijke omzetting hiervan in Cyclone 3DR.

Gebaseerd op het eenvoudige ontwerp van de nieuwste serie Cyclone-producten, stelt Cyclone 3DR ervaren én nieuwe gebruikers in staat om van import tot analyse intuïtief en eenvoudig te werken en te publiceren. Door veelvoorkomende taken te automatiseren, kunnen cliënten onverwachte projectvertragingen verminderen en snel bruikbare informatie aan hun afnemers leveren.

Cyclone 3DR gebruikt Leica JetStream -technologie om een gecentraliseerd, volwaardig puntenwolkbeheersysteem aan te bieden. Hij biedt geautomatiseerde puntenwolkanalyse en -modellering in één simpele op workflows gebaseerde softwareoplossing met speciale tools voor landmeet-, bouw- en inspectiewerkzaamheden. Waar de meeste software op de huidige markt gericht is op een enkele workflow voor de creatie van een gespecialiseerd product, bevat Cyclone 3DR een reeks aanpasbare tools voor inspectie en filtering, die benut kunnen worden om een hele serie 3D-resultaten en -rapporten op te stellen.

Eén van de belangrijke technologieën die van 3DReshaper naar Cyclone 3DR is verhuisd is de scenario-functionaliteit (of scripting). Hiermee kan elke gebruiker eenvoudige oplossingen op maat creëren voor complexe problemen, door bijvoorbeeld veelvoorkomende taken te automatiseren, aangepaste workflows aan te maken, of nieuwe gegevensanalysealgoritmes te creëren, om te voldoen aan specifieke behoeften waaraan de hoofdsoftware zelf niet voldoet. Een voorbeeld van een scenario dat de kracht van deze functionaliteit laat zien is het geautomatiseerd meshen van een inventaris van bomen om het volume van de boombladeren te krijgen. De complexiteit van de verschillende driedimensionale vormen van de bomen maakt het vaak noodzakelijk om verschillende algoritmes te gebruiken. Door een aangepast scenario te ontwerpen dat het aantal bomen, de boomhoogte, het kruinoppervlak en het kruinvolume berekent, kan de gebruiker het aanmaken van een inventaris van alle bomen in een bepaald gebied automatiseren. Deze domeinspecifieke workflow is niet beschikbaar in de standaardversie van Cyclone 3DR, maar kan eenvoudig worden aangemaakt met de flexibele tools van Cyclone 3DR om aan de behoeften van belanghebbenden te voldoen, waarbij bekende regionale bijzonderheden eenvoudig meegenomen kunnen worden.

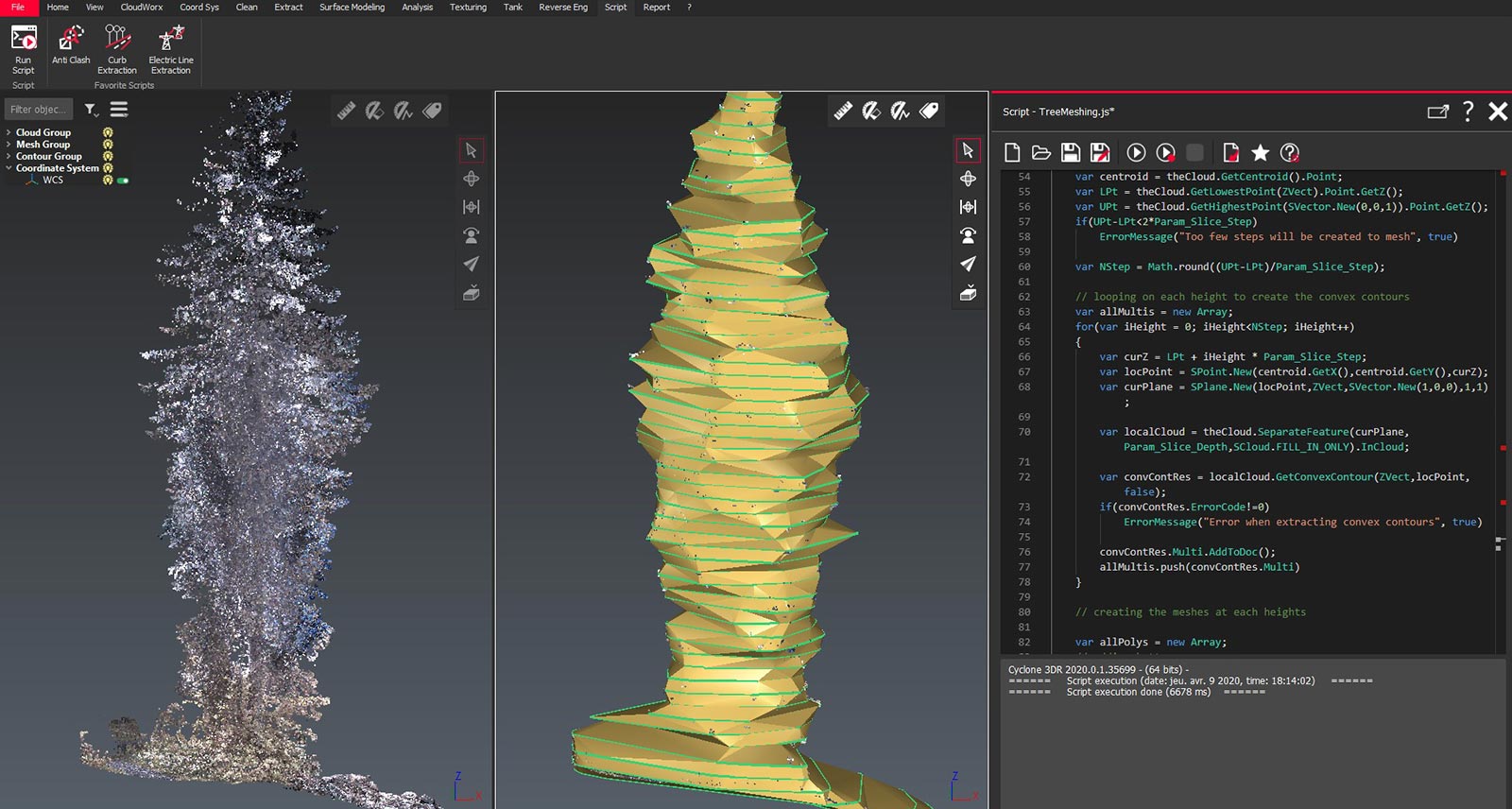

Deze afbeelding illustreert het meshen van de bomen. De puntenwolk ziet u links en rechts staat de code.
In het midden zien we in het groen de sectie-lijnen die in de gebruikersinterface één voor één zouden kunnen worden gemaakt. En de gouden mesh verbindt al deze individuele secties (wat ook in software kan worden gedaan op een erg repetitieve manier).

Alle functies van Cyclone 3DR kunnen worden gebruikt in een programma geschreven in JavaScript. JavaScript is oorspronkelijk gecreëerd als een taal exclusief voor browsers, maar het wordt tegenwoordig in vele andere omgevingen gebruikt, zoals in Cyclone 3DR, waarin een programma zit ingebouwd dat de JavaScript Engine wordt genoemd. JavaScript is een zeer toegankelijke programmeertaal, zelfs voor beginners, en vereist geen zeer ervaren programmeur, aangezien er ontzettend veel goede websites zijn om het zelf te leren - een goed voorbeeld is: https://www.w3schools.com/js/. Gebruikers kunnen ook snel een aantal gratis voorbeelden bewerken die beschikbaar zijn in het Cyclone 3DR Hulpcentrum (standaard geïnstalleerd) om een begin te maken met het automatiseren van taken.

Cyclone 3DR bevat een aantal voorgeïnstalleerde scripts, zoals de extractie van stoepranden of spanningskabels. U kunt verschillende deelbare en bewerkbare scenario's downloaden of toevoegen aan uw favorieten, die u kunnen helpen om spoorlijnen te extraheren, een *.3dr-project te importeren in een open sessie van Cyclone 3DR, een opgeslagen uitlijnmatrix opnieuw af te spelen, extra kleuren toe te passen op een geïnspecteerde wolk, of bomen te meshen om het volume van de bladeren te bepalen. U kunt uw favoriete zelf-geprogrammeerde scenario's toevoegen of haal scenario's uit ons deelplatform: https://github.com/Cyclone3DR/Scripts.

Voor sommige scenario's is het nodig parameters in te voeren of punten te selecteren; maar de scenario-plugin kan worden gebruikt om JavaScript-code direct vanuit een commandoprompt van de grafische gebruikersinterface van de software uit te voeren.

Scenario's bieden nog meer flexibiliteit voor de reeds bestaande veelzijdigheid van Cyclone 3DR om aan specifieke behoeften te voldoen en aangepaste workflows te creëren. Met het groeiende gebruik van verschillende 3D laserscantechnologieën die door de industrie in het algemeen, en door Leica Geosystems in het bijzonder, worden aangeboden, zal de mogelijkheid om dataverwerkingsworkflows te automatiseren echter van cruciaal belang zijn om een breed scala aan toepassingen aan te pakken, zoals kwaliteitsborging en -controle.

De toekomst van de automatisering ligt voor ons en we zullen de gebruiksvriendelijkheid van onze software blijven verbeteren en taken verder automatiseren. Onze klanten zullen altijd behoeften en eisen hebben die zijn gebaseerd op hun workflows en ons doel is om hun groeiende zakelijke behoeften te ondersteunen.

Bent u klaar om het beste uit uw puntenwolk te halen en de juiste informatie geautomatiseerd te extraheren? Klik hier om contact met ons op te nemen.



Nicolas Landrivon
Technical Sales & Support
Technodigit - onderdeel van Hexagon
