Cómo Warner Land Surveys utiliza el Leica Nova TS60

Caso práctico

Auteur : Andrew Griffin

Warner Land Surveys Ltd, fundada en 1979, es una de las principales consultoras de encuestas de tierras e ingeniería del Reino Unido. Después de haber entregado más de 11.000 proyectos individuales a lo largo de sus 40 años de historia, Warner Surveys siempre se ha centrado en el servicio al cliente, y la recopilación y entrega de datos de calidad. La compañía se esfuerza por ser los proveedores "de "ir" para encuestas de calidad. A medida que la empresa evolucionó, desarrolló rápidamente departamentos de construcción e industriales para apoyar una base de clientes en evolución.

"Desde nuestras raíces como pequeña empresa de estudios de tierras hasta donde estamos ahora, seguimos proporcionando un servicio consistente y rentable para apoyar a nuestros clientes con soluciones integrales de 'extremo a extremo' para todos sus requisitos de encuesta, desde el concepto de proyecto hasta la finalización", dice David Hutson, director general de Warner Surveys.


Tres aplicaciones, una estación total



La empresa de topografía de tierras e ingeniería utiliza una gama de técnicas y tecnología de medición y posicionamiento de última generación para garantizar que cada proyecto se lleve a cabo con precisión, precisión y la solución de topografía más rentable y segura. La herramienta de referencia de Warner Surveys para la encuesta de la red de control de proyectos, las "Encuestas de vista" verificadas y la supervisión del movimiento 3D es la Leica Nova TS60, la estación total más precisa del mundo.

"El Leica TS60 es el instrumento al que warner surveys recurre para proyectos que requieren un nivel adicional de garantía de precisión. Ser un instrumento de 0,5 segundos lo hace ideal para esquemas de monitoreo manual, y el levantamiento de grandes redes de puntos de control de topografía, particularmente en el entorno ferroviario. También hemos encontrado un uso adicional para las capacidades de imágenes telescópicas del TS60 en encuestas de vista verificadas"explica Hutson.

Los siguientes ejemplos explican cómo utilizar las encuestas de TS60 Warner:

  • Realizó una encuesta de control con la mayor precisión para verificar la red de puntos de control que guiaba el rediseño de la estación de Kings Cross en Londres;

  • Ayuda a sus clientes a visualizar con precisión cómo será su nuevo proyecto o desarrollo proporcionando encuestas para producir "vistas verificadas";

  • Esquemas de monitoreo de movimiento para el monitoreo 3D de fachadas o edificios antiguos.


Estudio de la red de control para el proyecto de remodelación de Kings Cross Station



Los países están adaptando y ampliando sus sistemas ferroviarios para movilizar el creciente crecimiento urbano y mantener a la economía en movimiento - Londres no es una excepción.

Como parte del programa multimillonario network rail para mejorar la línea principal de la costa este en el Reino Unido, la infraestructura envejecida de la estación kings cross de Londres será reemplazada y rediseñada. Los planes para revisar la estación incluyen volver a colocar la pista en un nuevo trazado, con un túnel en desuso que se reabrirá, permitiendo seis pistas en la estación en lugar de las cuatro actuales.

Warner Surveys fue comisionado a principios de 2019 para llevar a cabo la reincorporación y reexamen de la red de puntos de control de encuestas existente en el proyecto de remodelación de Kings Cross. Topografía de esta línea ferroviaria requiere la captura de datos con la más alta precisión y estándares en la menor cantidad de tiempo.

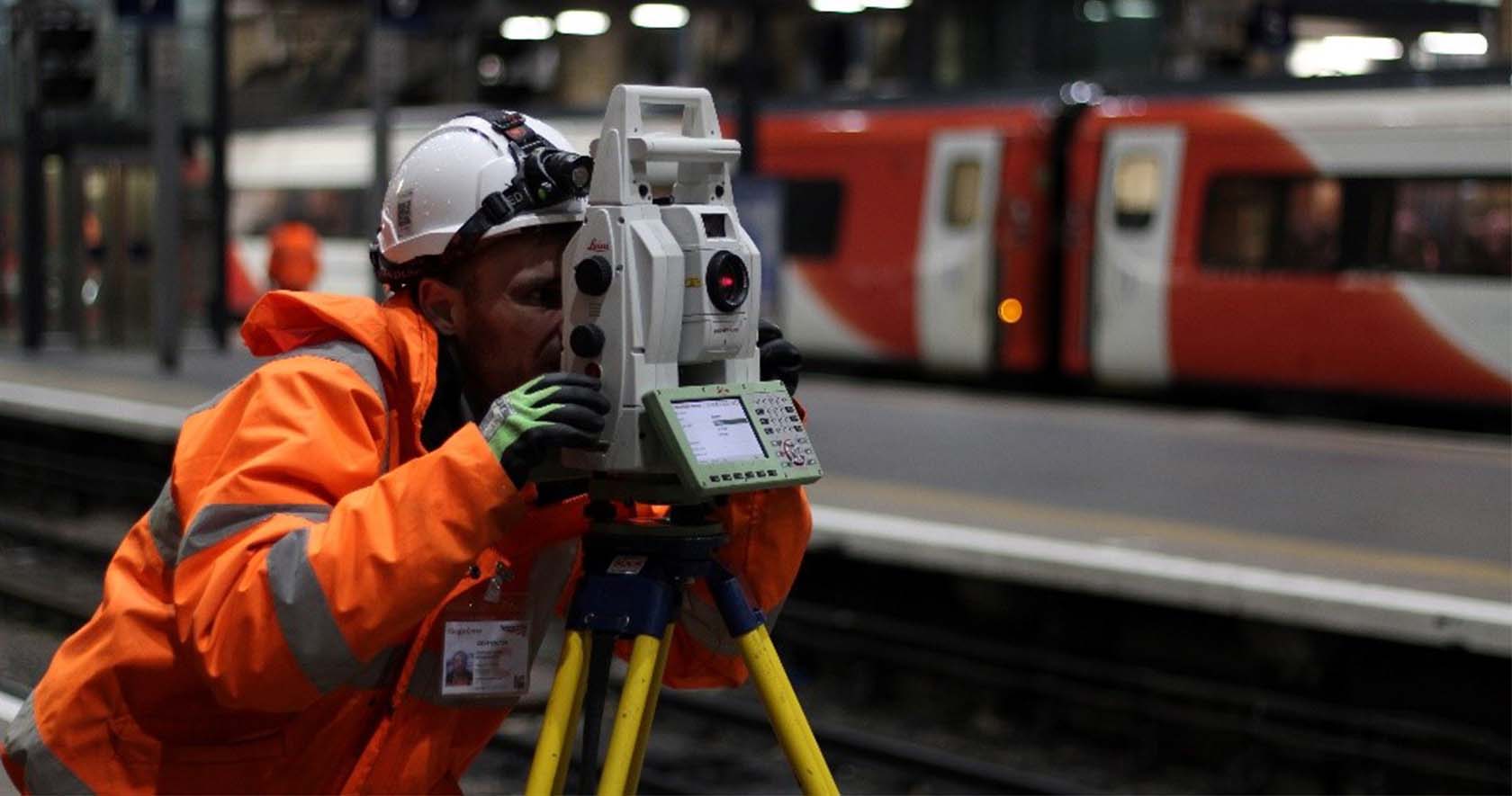

"Como se trata de un estudio de control del medio ambiente ferroviario, que requiere un nivel de precisión muy alto, optamos de inmediato por el TS60 para realizar todas las observaciones de puntos de recorrido y control", , dice Chris Gilks, topógrafo principal de Warner Surveys sobre el proyecto de remodelación de Kings Cross. "Es la opción ideal para un estudio de control a gran escala, ya que utiliza las fortalezas del instrumento. El TS60 nos permite observar y registrar 'rondas' o 'conjuntos de ángulos' a una precisión horizontal y vertical de 0,5 segundos, y como resultado, proporciona conjuntos de datos de calidad, que garantizan que logramos las precisiónes necesarias para cumplir con los exigentes estándares de Network Rail."

La precisión es un beneficio importante, pero esta no es la única ventaja de usar el TS60 para encuestas de red de control. Durante el proyecto de remodelación de Kings Cross, además de las observaciones de control de tierra, también es necesario verificar y coordinar varios prismas montados en la pared..

"Con proyectos como este, con un alto número de objetivos, al utilizar la aplicación Leica Captivate 'Sets of Angles', a menudo era necesario observar 12 o más objetivos de tierra y pared diferentes en la cara izquierda y derecha durante siete rondas completas. Por ejemplo; para 12 objetivos esto equivaldría a 168 observaciones de control para una sola configuración", explica Gilks.

Este proceso puede ser muy exigente a tiempo, especialmente en el entorno ferroviario donde el acceso y el tiempo en el lugar están en una prima.

"El TS60 es muy adecuado para esta tarea debido a su tecnología Piezo sin fin de accionamientos en comparación con los accionamientos motorizados estándar. El aumento de la velocidad de rotación del TS60 reduce significativamente el tiempo para observar conjuntos tan grandes de ángulos, por lo que, a su vez, aumenta nuestra productividad por hora in situ y, en última instancia, reduce los costos de Warner Surveys y nuestro cliente", añade Gilks.


Encuestas de vista verificadas



Warner Surveys ha sido un proveedor desde hace mucho tiempo de encuestas de 'Verified View' para representaciones visuales precisas (AVR). AVR, imágenes fotográficas que se muestran colocadas con precisión dentro de un nuevo desarrollo in situ, son utilizadas por arquitectos y desarrolladores, por lo general con fines de planificación, para mostrar cómo podría verse un esquema futuro. Una fotografía se puede colocar y renderizar con precisión en un modelo 3D para visualizar un sitio prospectivo, recogiendo GPS y mediciones totales de la estación.

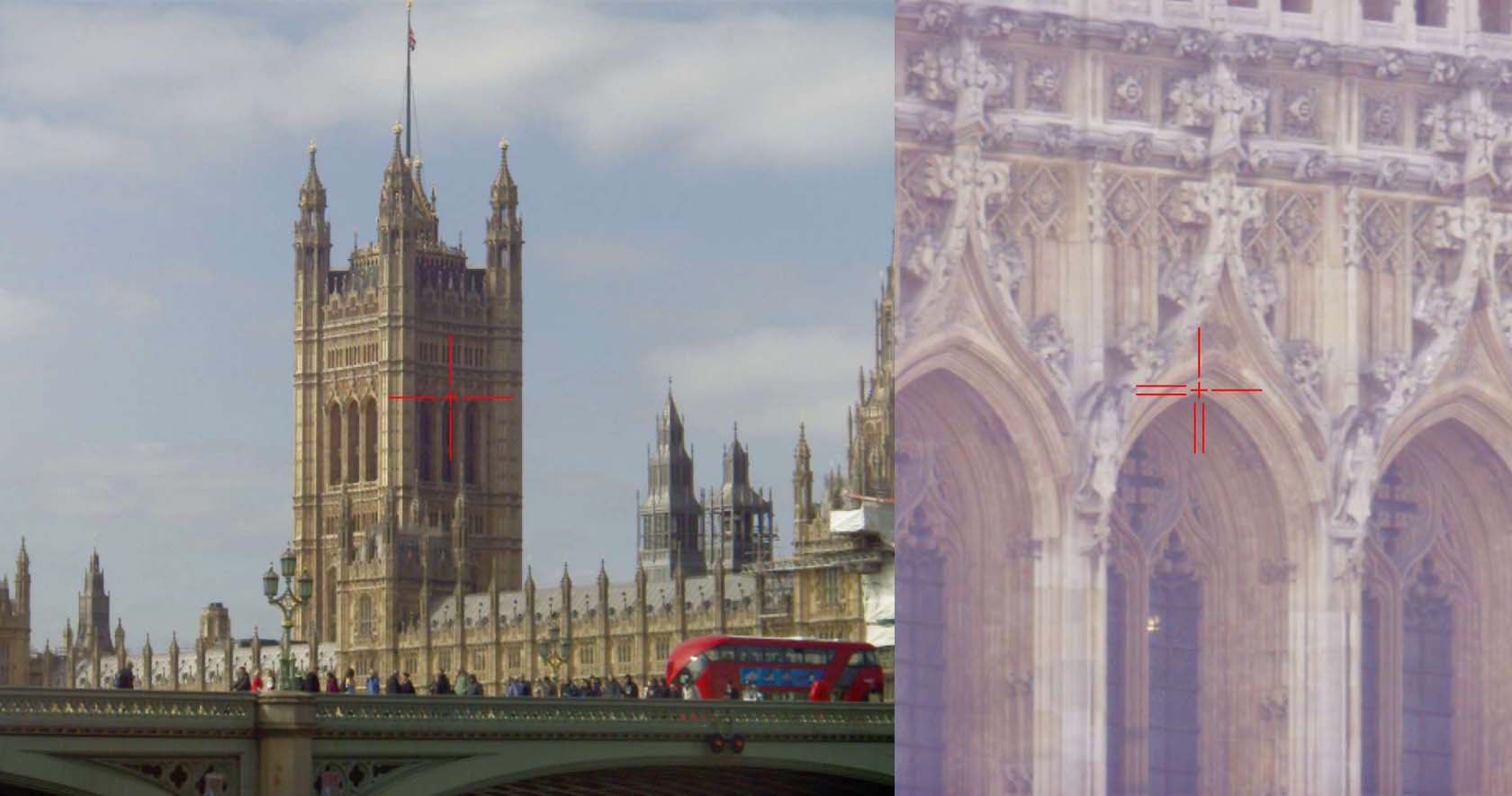

Warner Surveys proporciona a sus clientes, o a la compañía que produce los AVR, los datos de la encuesta para facilitar el modelado digital 3D. Los expertos examinan y registran una amplia gama de puntos de referencia de fotografía y las ubicaciones de la cámara para garantizar un alto nivel de precisión. A continuación, los datos encuestados recopilados por el equipo se importan al modelo digital 3D del cliente desde el que se pueden renderizar imágenes de un esquema propuesto.

"El TS60, con su capacidad de captura de imágenes, nos permite proporcionar a nuestros clientes imágenes de los puntos de referencia grabados o encuestados. Añade un registro telescópico de la imagen del punto encuestado que facilita el postprocesamiento y se puede suministrar al cliente con el fin de confirmar o probar el punto encuestado", comenta James Wallace, topógrafo senior de Warner Surveys.


Monitoreo de movimiento 3D



El posicionamiento preciso y fiable sobre el estado de las estructuras es crucial para tomar decisiones rápidas e informadas y reaccionar a posibles problemas.

Ahora es un lugar común que las obras de remodelación requieran que se mantenga la fachada existente, mientras que la estructura interna es demolida y reconstruida para adaptarse a un diseño más moderno. En estos casos, los ingenieros de diseño/estructural designados pueden solicitar la instalación de un esquema de supervisión para supervisar una fachada o estructura con precisión de milímetros.

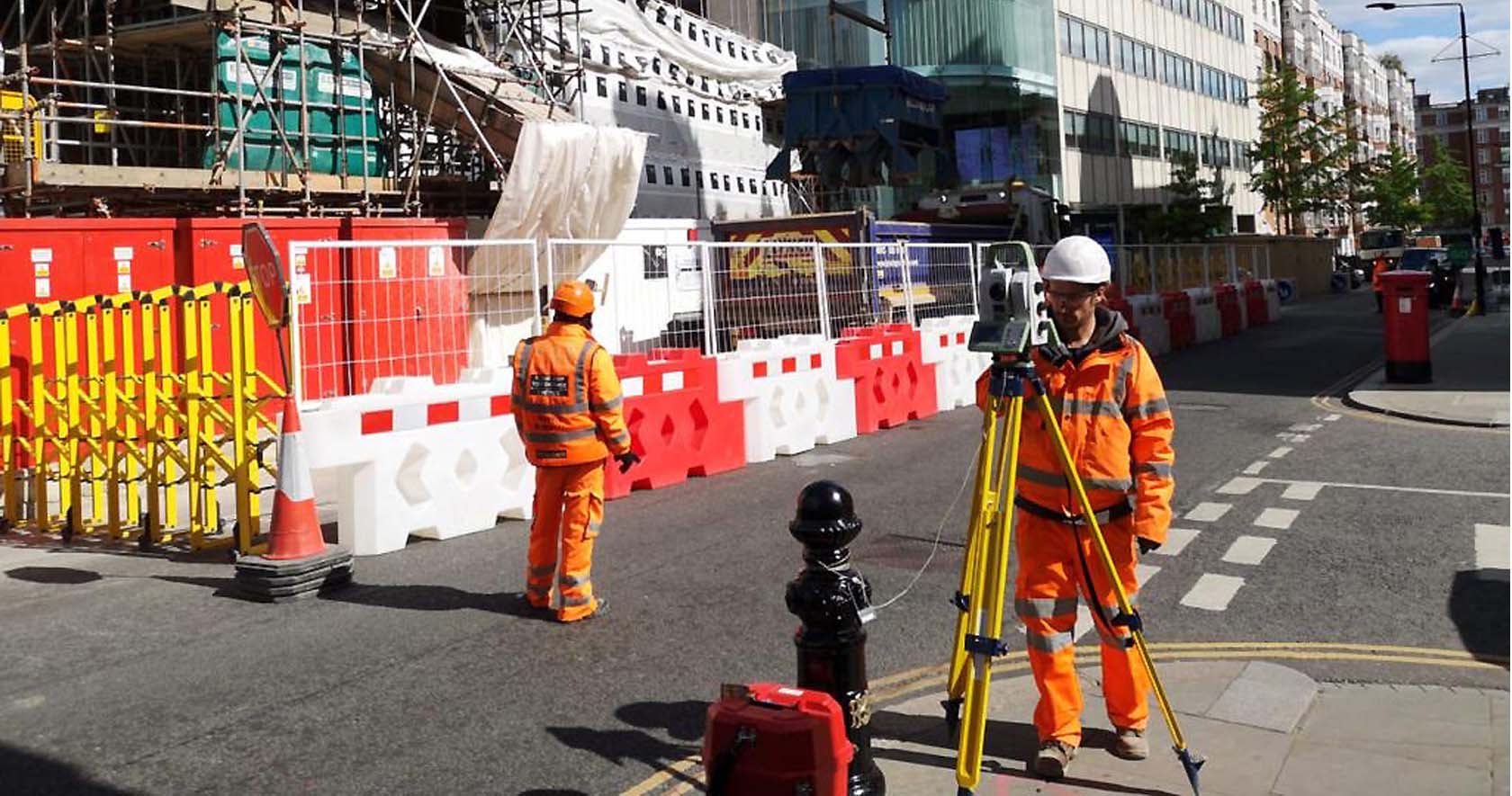

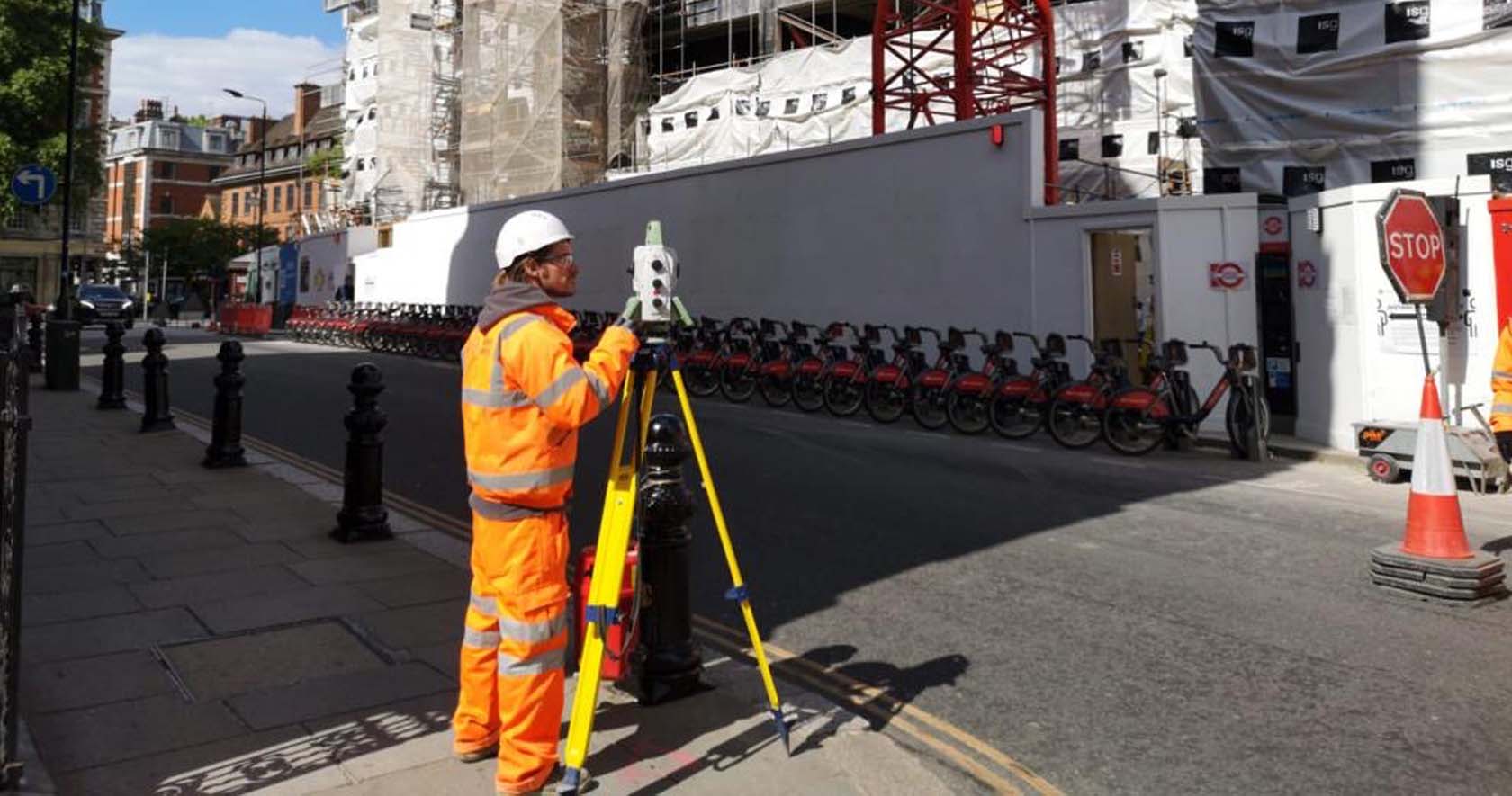

Warner Surveys ha monitoreado edificios y fachadas antiguas utilizando el TS60, ya que la estación total robótica puede determinar su propia posición y orientación observando los puntos de control establecidos por el equipo.

"Cuando Warner Surveys comienza el proceso de creación de uno de estos esquemas de monitoreo llevamos a cabo tres conjuntos de observaciones de ángulos a nuestro control de referencia y a los objetivos de monitoreo en tres posiciones establecidas para las lecturas base. El TS60 realmente entra en su elemento durante esta lectura base configurada debido a su velocidad al girar entre la cara izquierda y la cara a la derecha, y al girar para observar los numerosos puntos de monitoreo. Las unidades directas de la tecnología Piezo que giran el TS60 aumentan masivamente la velocidad, a la que se puede llevar un esquema de monitoreo, lo que nos permite procesar y entregar los resultados al cliente más rápido" concluye Peter Pearson, gerente de monitoreo de Warner Surveys.
