Comment Warner Land Surveys utilise la Leica Nova TS60

Étude de cas

Auteur : Andrew Griffin

Warner Land Surveys Ltd (Warner Surveys), fondée en 1979, est l’un des principaux consultants en topographie et en ingénierie du Royaume-Uni. Ayant réalisé plus de 11 000 projets individuels au cours de ses 40 ans d'histoire, Warner Surveys s'est toujours concentré sur le service à la clientèle, la collecte et la livraison de données de qualité. L'entreprise s'efforce d'être le fournisseur « incontournable » pour des projets de topographie de qualité. Au fur et à mesure que l'entreprise évoluait, elle a rapidement développé des départements de construction et industriels pour soutenir une clientèle en constante évolution.

De nos racines en tant que petite société de topographie à l'endroit où nous sommes maintenant, nous continuons à fournir un service cohérent et rentable pour soutenir nos clients avec des solutions complètes 'de bout en bout' pour toutes leurs exigences de topographie, du concept au projet final.”, déclare David Hutson, directeur général de Warner Surveys.


Trois applications, une seule station totale



La société de topographie utilise une gamme de techniques et une technologie de mesure et de positionnement de pointe pour garantir que chaque projet est réalisé avec précision et exactitude et avec la solution de topographie la plus rentable et la plus sûre. La Leica Nova TS60, la station totale la plus précise au monde, est l’outil incontournable de Warner Surveys pour les projets d’étude de réseaux de points de contrôle, les «View Surveys» vérifiés et la surveillance des mouvements 3D.

“La Leica TS60 est l'instrument vers lequel Warner Surveys se tourne pour les projets nécessitant un niveau supplémentaire de précision. Étant un instrument de 0,5 seconde, il est idéal pour les programmes de surveillance manuelle et la surveillance de grands réseaux de points de contrôle de relevé, en particulier dans l'environnement ferroviaire. Nous avons également trouvé une utilisation supplémentaire des capacités d’imagerie télescopique du TS60 dans les relevés à vue vérifiée,” explique Hutson.

Les exemples ci-dessous expliquent comment Warner Surveys utilise la TS60 :

  • Réalisation d'un relevé de contrôle avec la plus grande précision pour vérifier le réseau de points de contrôle guidant la refonte de la station Kings Cross à Londres;

  • Aide ses clients à visualiser précisément à quoi ressemblera son nouveau projet ou développement en fournissant des relevés topographiques pour produire des «vues vérifiées»;

  • Schémas de suivi des mouvements pour la surveillance 3D de façades ou de bâtiments anciens.


Vérification du réseau de points de contrôle pour le projet de rénovation de la gare de Kings Cross



Les pays adaptent et étendent leurs systèmes ferroviaires pour mobiliser la croissance urbaine croissante et maintenir l'économie en mouvement - Londres ne fait pas exception.

Dans le cadre du programme de plusieurs millions de livres de Network Rail visant à moderniser la East Coast Main Line au Royaume-Uni, l’infrastructure ancienne de la gare de Kings Cross à Londres sera remplacée et redessinée. Les plans de révision de la station incluent le réaménagement de la voie dans un nouveau tracé, un tunnel désaffecté étant rouvert, permettant six voies dans la gare au lieu des quatre actuelles.

Warner Surveys a été mandaté au début de 2019 pour entreprendre la remise en état et le relevé topographique du réseau de points de contrôle existant sur le projet de rénovation de Kings Cross. La topographie de cette ligne de chemin de fer nécessite de capturer des données avec la plus grande précision et les plus hauts standards dans les plus brefs délais.

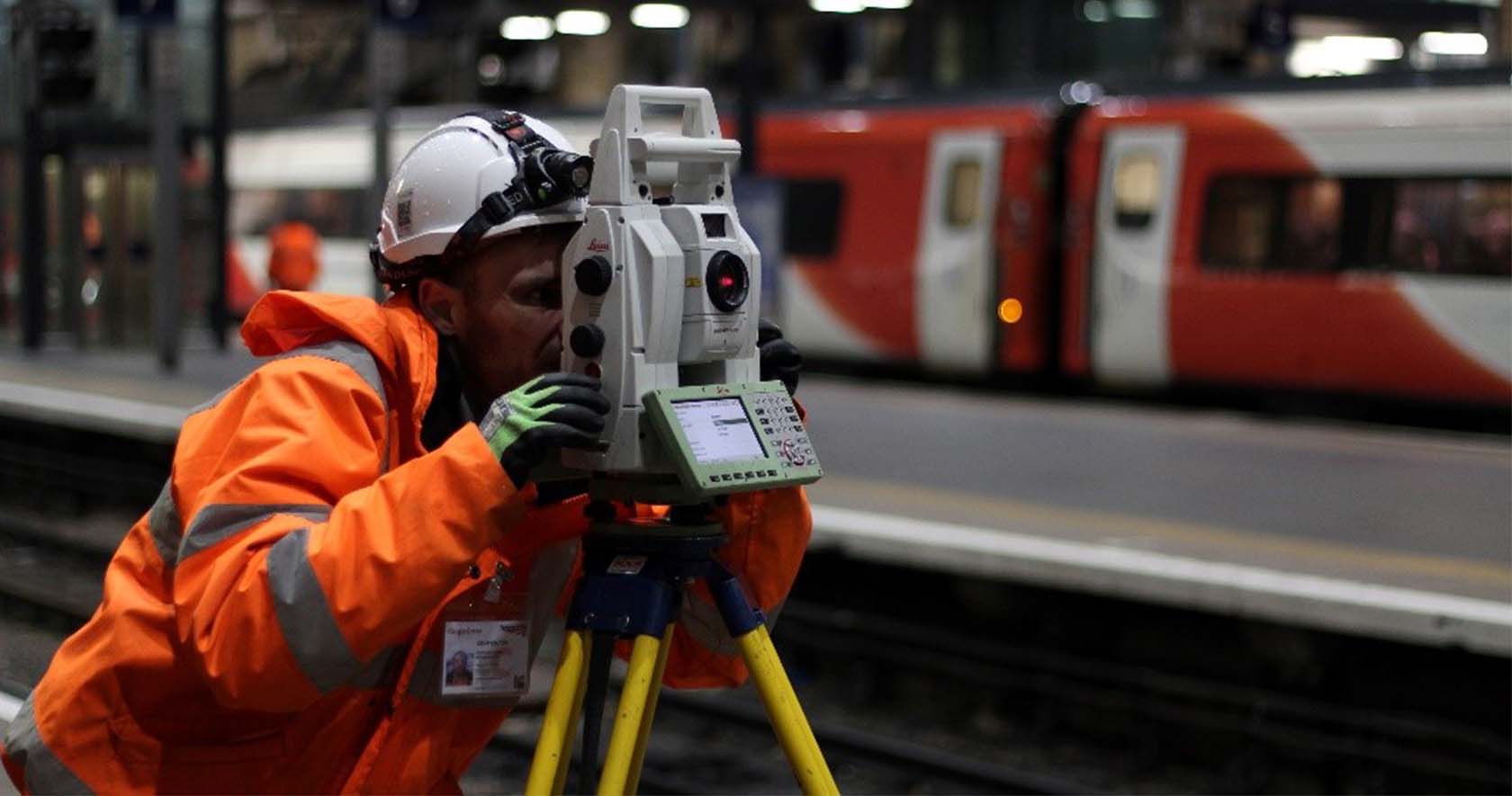

“Comme il s'agit d'une étude de contrôle de l'environnement ferroviaire, nécessitant un très haut niveau de précision, nous avons tout de suite opté pour la TS60 pour effectuer toutes les observations des points de traversée et de contrôle,” explique Chris Gilks, géomètre principal de Warner Surveys sur le projet de rénovation de Kings Cross. “C'est le choix idéal pour une étude de contrôle à grande échelle car il utilise les atouts de l'instrument. La TS60 nous permet d'observer et d'enregistrer des « simples tours » ou des « tours d'horizon » avec une précision horizontale et verticale de 0,5 seconde et, par conséquent, fournit des ensembles de données de qualité, qui garantissent que nous obtenons les précisions requises nécessaires pour répondre aux normes exigeantes du réseau ferroviaire.”

La précision est un avantage important, mais ce n'est pas le seul avantage de l'utilisation de la TS60 pour les relevés du réseau de contrôle. Pendant le projet de rénovation de Kings Cross, en plus des observations de contrôle au sol, il est également nécessaire de vérifier et de coordonner plusieurs prismes muraux.

“Avec des projets comme celui-ci, avec un nombre élevé de cibles, lors de l’utilisation de l’application Leica Captivate « Tour d'horizon », il était souvent nécessaire d’observer au moins 12 cibles différentes au sol et au mur sur les deux faces et réaliser sept tours complets. Par exemple, pour 12 cibles, cela équivaudrait à 168 observations de contrôle pour une seule configuration,” explique Gilks.

Ce processus peut être très exigeant en matière de délais, en particulier dans l'environnement ferroviaire où l'accès et le temps sur site sont primordiaux.

“La TS60 est bien adaptée à cette tâche grâce à ses vis sans fin de technologie piézoélectrique par opposition aux entraînements motorisés standard. L'augmentation de la vitesse de rotation de la TS60 réduit considérablement le temps d'observation de grands ensembles d'angles, augmentant ainsi notre productivité par heure sur site et en fin de compte réduit les coûts pour Warner Surveys et notre client,” ajoute Gilks.


Relevés pour « vues vérifiées »



Warner Surveys est un fournisseur de longue date de relevés pour «Verified View» pour les représentations visuelles précises (AVR). Les AVR, des images photographiques qui sont placées avec précision dans un nouveau développement in situ, sont utilisées par les architectes et les développeurs, généralement à des fins de planification, pour montrer à quoi pourrait ressembler un futur projet. Une photographie peut être placée avec précision et rendue dans un modèle 3D pour visualiser un site potentiel, en collectant les mesures GPS et de la station totale.

Warner Surveys fournit à ses clients, ou à l'entreprise qui produit les AVR, les données topographiques pour faciliter la modélisation numérique 3D. Les experts étudient et enregistrent une large gamme de points de référence photographiques et les emplacements des caméras pour garantir un haut niveau de précision. Les données topographiques collectées par l'équipe sont ensuite importées dans le modèle numérique 3D du client à partir duquel les images de rendu d'un schéma proposé peuvent être rendues.

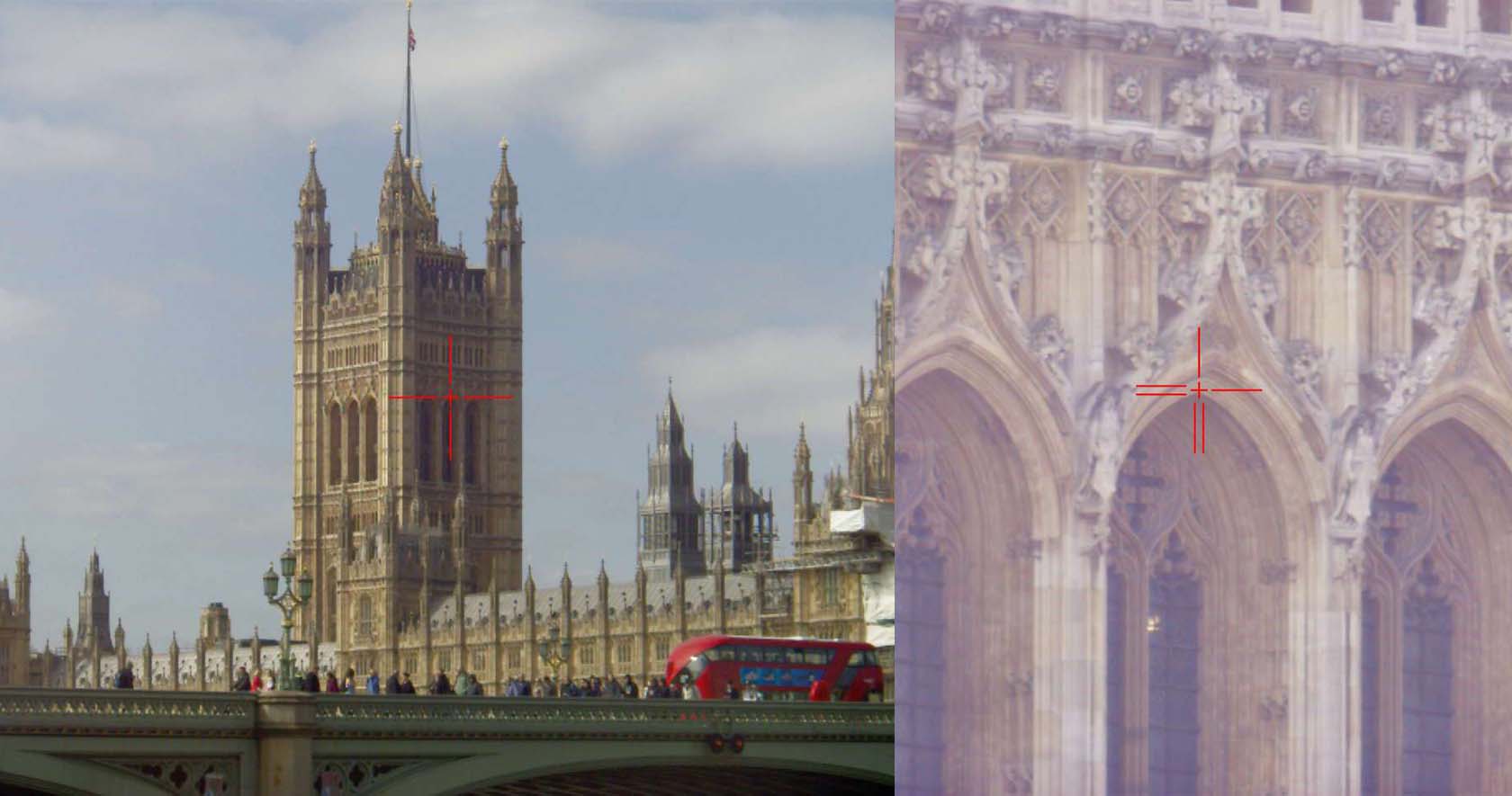

“La TS60, avec sa capacité de capture d'image, nous permet de fournir à nos clients des images des points de référence enregistrés ou relevés. Elle ajoute un enregistrement d'image de l'objectif du point relevé qui facilite le post-traitement et peut être fourni au client afin de confirmer ou valider le point relevé,” remarque James Wallace, géomètre senior chez Warner Surveys.


Surveillance des mouvements 3D



Un positionnement précis et fiable sur l'état des structures est essentiel pour prendre des décisions rapides et éclairées et réagir aux problèmes potentiels.

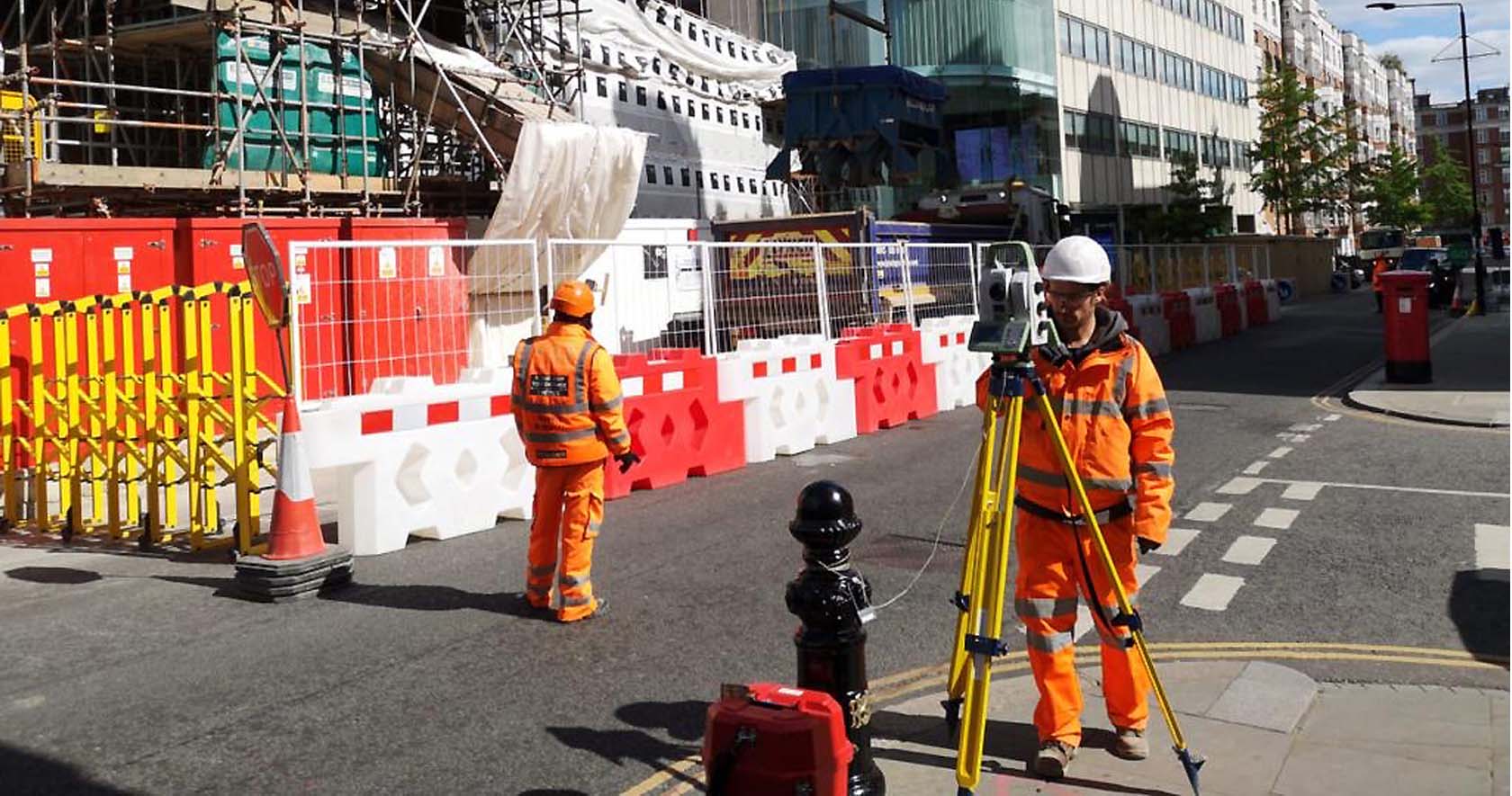

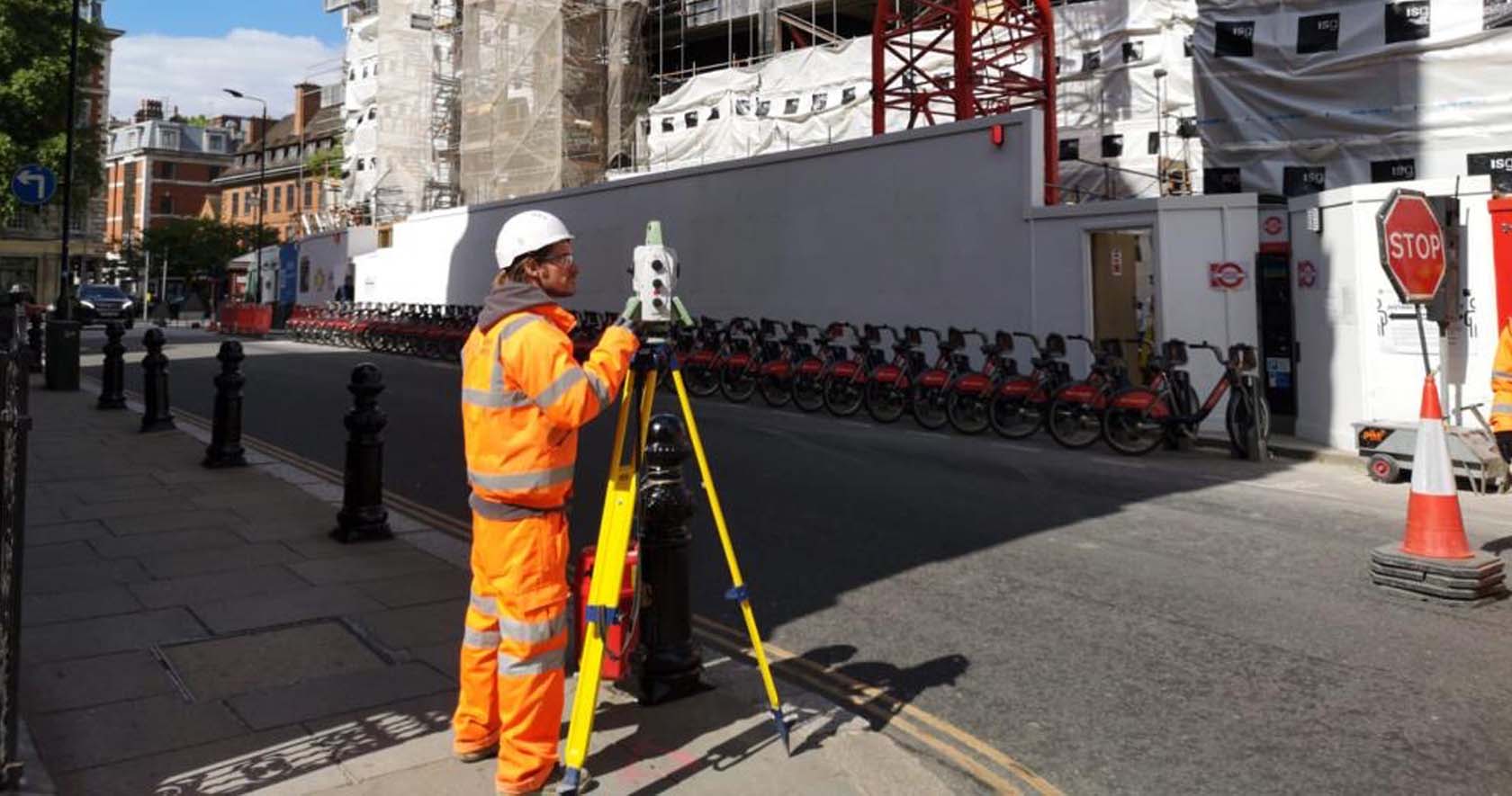

Il est désormais courant pour les travaux de rénovation d'exiger que la façade existante soit maintenue, tandis que la structure interne est démolie et reconstruite pour s'adapter à un design plus moderne. Dans ces cas, les ingénieurs de conception / structure désignés peuvent demander l'installation d'un système de surveillance pour surveiller une façade ou une structure avec une précision millimétrique.

Warner Surveys a surveillé les anciens bâtiments et façades à l'aide de la TS60, car la station totale robotisée peut déterminer sa propre position et son orientation en observant les points de contrôle définis par l'équipe.

“Lorsque Warner Surveys commence le processus de mise en place de l'un de ces systèmes de surveillance, nous effectuons trois séries d'observations d'angles vers notre contrôle de référence et vers les cibles de surveillance sur trois positions de configuration pour les lectures de base. La TS60 entre vraiment dans son élément lors de cette mise en place de lecture de base du fait de sa vitesse lors des doubles retournements, et lors des mouvements automatiques pour observer les nombreux points de surveillance. Les entraînements directs de la technologie piézo qui font tourner la TS60 augmentent massivement la vitesse à laquelle un système de surveillance peut être effectué, ce qui nous permet de traiter et de transmettre les résultats au client plus rapidement.” conclut Peter Pearson, responsable de la surveillance chez Warner Surveys.
