How to work with Leica GS18 I data

Leica Infinity

Il rover GNSS RTK Leica GS18 I utilizza l’innovativa tecnologia Visual Positioning, basata sull’integrazione tra GNSS, IMU e una fotocamera. Con il Visual Positioning, gli utenti possono catturare le aree di interesse restando a distanza di sicurezza e possono misurare punti dalle immagini. Questa funzionalità permette di misurare punti dalle immagini con precisione elevata sia in campo che in ufficio.

Il flusso di lavoro in ufficio per il GS18 I è basato sul software Infinity. Gli utenti possono misurare singoli punti o creare una nuvola di punti dalle fotografie. Di seguito un sintetico esempio del flusso di lavoro.

Importazione e visualizzazione dei dati GS18 I nel progetto

Per importare i dati GS18 I in Leica Infinity, premere Importa dal modulo Home. Nella finestra di Importazione, selezionare il file DBX e premere Importa. Zoomare, ruotare o spostarsi nella grafica per avere una panoramica dei dati e delle immagini importate. I Gruppi di Immagini importati, e le immagini a loro associati, sono elencati nella Libreria oggetti nel Navigatore.

Leica Infinity Survey Software screenshot

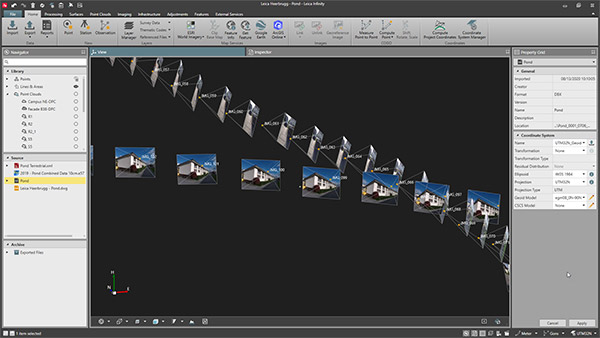

Immagine 1: Immagini GS18 I importate in Infinity

Misura Punti da immagini

Per misurare dei punti dalle immagini, evidenziare il Gruppo Immagine nel Navigatore e dal menu contestuale selezionare Apri Visualizzatore. Nel Visualizzatore Immagini, selezionare l’immagine desiderata e misurare i nuovi punti. Zoomare o spostare l’immagine per trovare la giusta posizione o utilizzare la lente di ingrandimento per ingrandire meglio una piccola zona. Cliccando una sola volta sarà scelto il punto ed esso verrà identificato automaticamente anche nelle altre immagini. I punti così creati saranno elencati nel pannello Vista Punti e saranno visualizzati nelle immagini.



Leica Infinity Survey Software screenshot

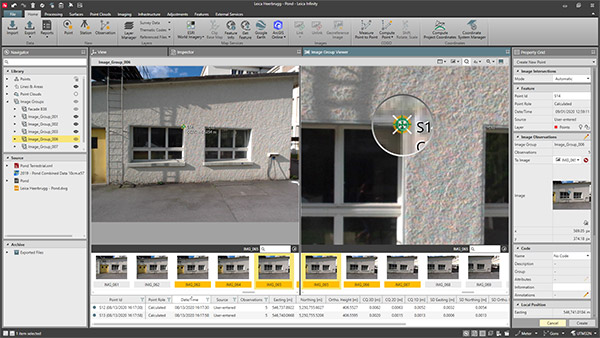

Immagine: Misura di punti dalle immagini nel Visualizzatore Immagini

Unire gruppi immagini

La funzionalità di Unione Gruppi Immagine è molto utile per combinare due o più Gruppi Immagine. Permette di creare una sola nuvola di punti da diversi gruppi immagine. Nel modulo Immagini, utilizzare Nuovo per creare un nuovo Gruppo Immagine. Un nuovo gruppo sarà aggiunto alla Libreria nel Navigatore. Nel Navigatore o nel Controllo Dati, evidenziare i Gruppi Immagine da unire e premere con il tasto destro del mouse per aprire il menu contestuale. Selezionare Unisci a Gruppo Immagine e selezionare il gruppo immagine appena creato. Tutte le immagini dei Gruppi Immagine selezionati in precedenza ora saranno unite nel nuovo Gruppo Immagine creato.

Creare una Nuvola di Punti Densa

La creazione di una nuvola di punti densa da immagini acquisite con GS18 I segue gli stessi passaggi per la creazione di una nuvola di punti da Drone. Prima di creare una Nuvola di Punti Densa, definire le Impostazioni nel modulo Immagini. Specificare la Soglia Filtro e il Numero Min. di Corrispondenze per Punto per gestire meglio dati di cattiva qualità. La Nuvola di Punti Densa può essere creata selezionando il gruppo immagine e selezionando Nuvola di Punti Densa dal modulo Immagini o dal menu contestuale. Sarà avviato il task di elaborazione e può essere visualizzato nella sezione Risultati Immagine nella scheda Immagini del Controllo Dati. Una volta completato il task, si passerà nella sezione risultati. Memorizzare i risultati per visualizzare la Nuvola di Punti Densa nella Vista Grafica e nel Navigatore.

Leica Infinity Survey Software screenshot

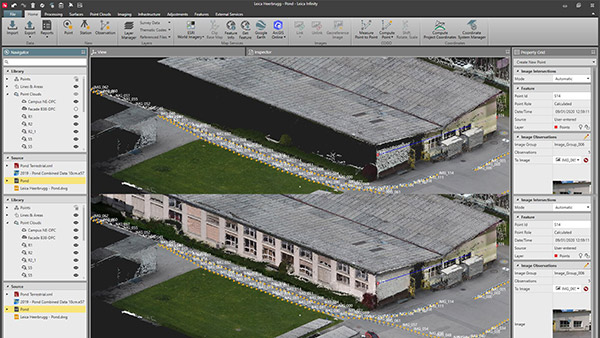

Immagine: Nuvola di Punti Densa di un edificio generata da immagini acquisite con GS18 I

Sposta il tuo lavoro su campo in ufficio e misura punti da immagini. Guarda il video per imparare più in dettaglio come lavorare con dati GS18 I

Per ulteriori tutorial di Infinity, vedere la playlist completa
