Vigilancia aumentada

En este Expert Insights echaremos un vistazo a los principales cambios y mejoras de la apuesta con el Leica GS18 T.

Leica GS18 T

La Leica GS18 T es la primera solución GNSS compensatoria de inclinación que es inmune a las alteraciones magnéticas. Ahora puede medir cualquier punto más rápido y más fácil sin la necesidad de sostener el poste verticalmente. En particular, puede estar más eficiente y convenientemente que nunca.

En este Expert Insights echaremos un vistazo a los principales cambios y mejoras de la apuesta con el Leica GS18 T.

La mejora de la apuesta fue posible gracias a la capacidad del Leica GS18 T para obtener información precisa sobre el rumbo del rover. Utilizando la información del encabezado, un gráfico en un controlador se puede orientar correctamente de acuerdo con el encabezado real del GS18 T. De este modo, los elementos del mundo real se pueden ver en la aplicación Leica Captivate in Stake Points desde el punto de vista del usuario.

Con el GS18 T el proceso iterativo de los puntos de apuesta no es necesario, ya que el polo ya no necesita ser sujetado verticalmente. Al apostar de una manera convencional, un rover GNSS RTK necesita estar orientado ya sea hacia el Norte, el Sol o hacia alguna otra dirección típica. El usuario se acerca al punto de estaca, mantiene el polo verticalmente y ajusta la pole position. Este proceso se repite iterativamente hasta que las desviaciones de coordenadas están dentro de los límites predefinidos. Además, puede suceder que el usuario no sepa dónde está la dirección Norte en este momento. En un día nublado, es posible que ni siquiera pueda ver el Sol. Estos problemas ahora se pueden evitar mediante la siguiente flecha en la aplicación Puntos de apuesta. Con un poste compensado por inclinación, la punta del poste se puede guiar directamente al punto de apuesta. Por lo tanto, ya no hay necesidad de orientar el rover y realizar el proceso de vigilancia iterativa.


Nueva forma de apostar puntos con el rover Leica GS18 T GNSS RTK

Puntos de apuesta con la siguiente flecha

Al apostar con la siguiente flecha, un rover GNSS RTK no necesita estar orientado hacia ninguna dirección predefinida. La siguiente flecha muestra en qué dirección el rover tiene que ser movido de acuerdo con la dirección actual del movimiento.

Heading and direction of movement
Rumbo y dirección del movimiento

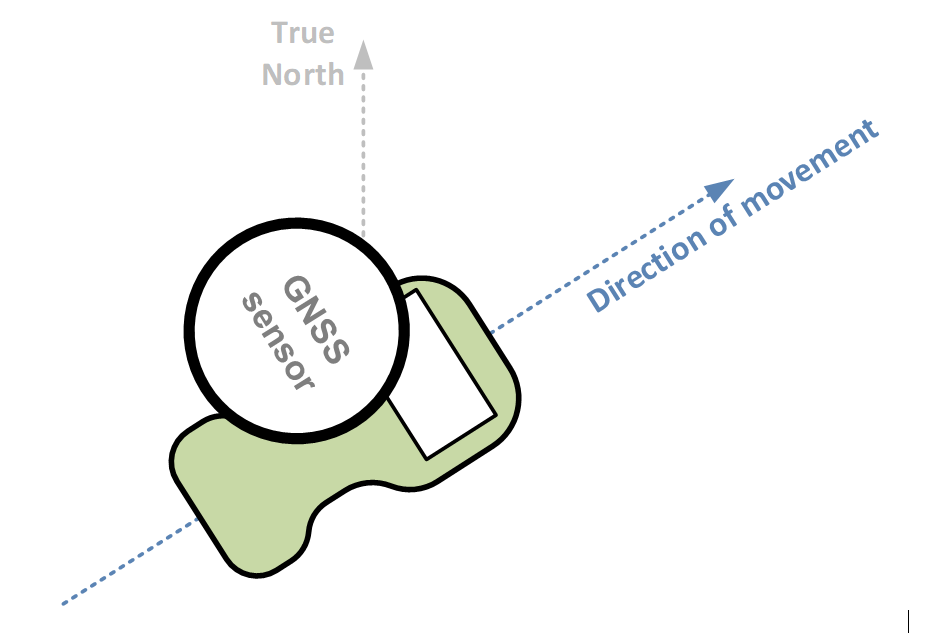

La dirección del movimiento muestra la dirección en la que se mueve el usuario con el móvil. Se determina a partir de las diferencias de coordenadas medidas en momentos consecutivos. Como se muestra en la figura siguiente, la dirección del movimiento se expresa en relación con la dirección del norte verdadero.

Staking-out with the Leica GS18 T rover; heading of the sensor used for navigating the following arrow

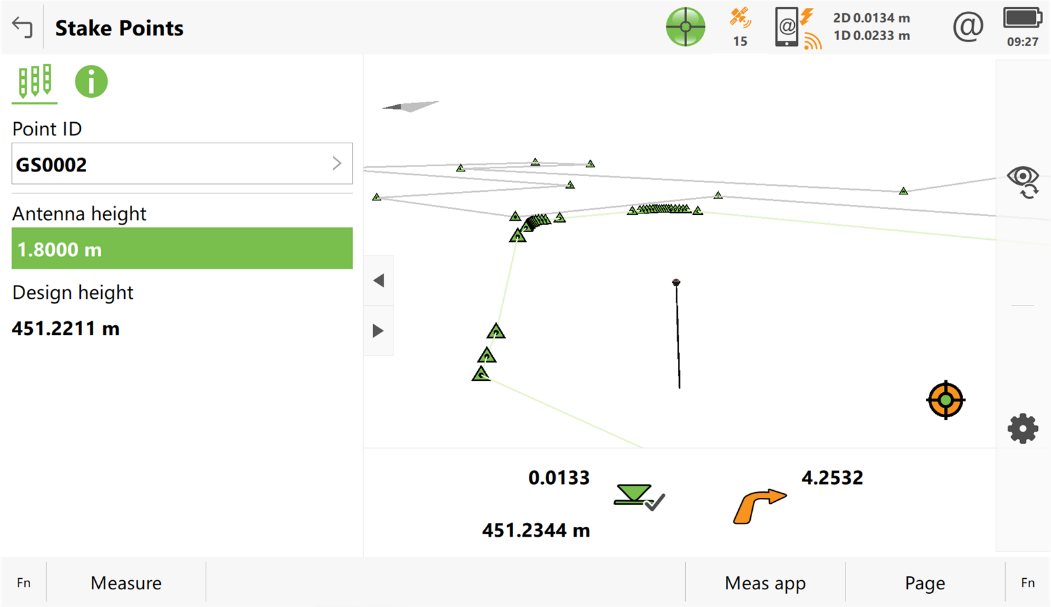

Apuestando con un rover GNSS RTK convencional usando la siguiente flecha

El uso de la siguiente flecha hace que apostar sea mucho más fácil y productivo, ya que la vista en vivo del controlador permite a los usuarios orientar el rover GNSS RTK mucho más rápido. Sin embargo, es importante tener en cuenta que este método es fiable siempre y cuando el sensor se mueva. De lo contrario, la dirección del movimiento no se puede determinar con precisión, ya que las coordenadas en épocas consecutivas ya no difieren entre sí. Por lo tanto, el sistema no puede calcular hacia qué dirección está orientado el rover GNSS RTK. Sin esta información, la siguiente flecha ya no puede navegar a los usuarios hacia el punto a estar en juego.

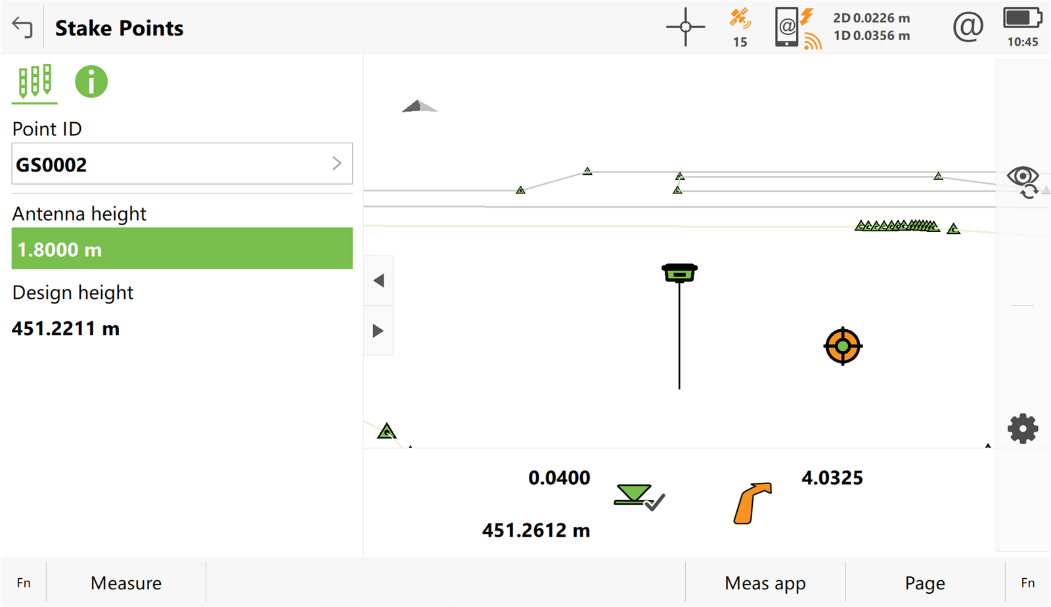

Apuesta con el Leica GS18 T

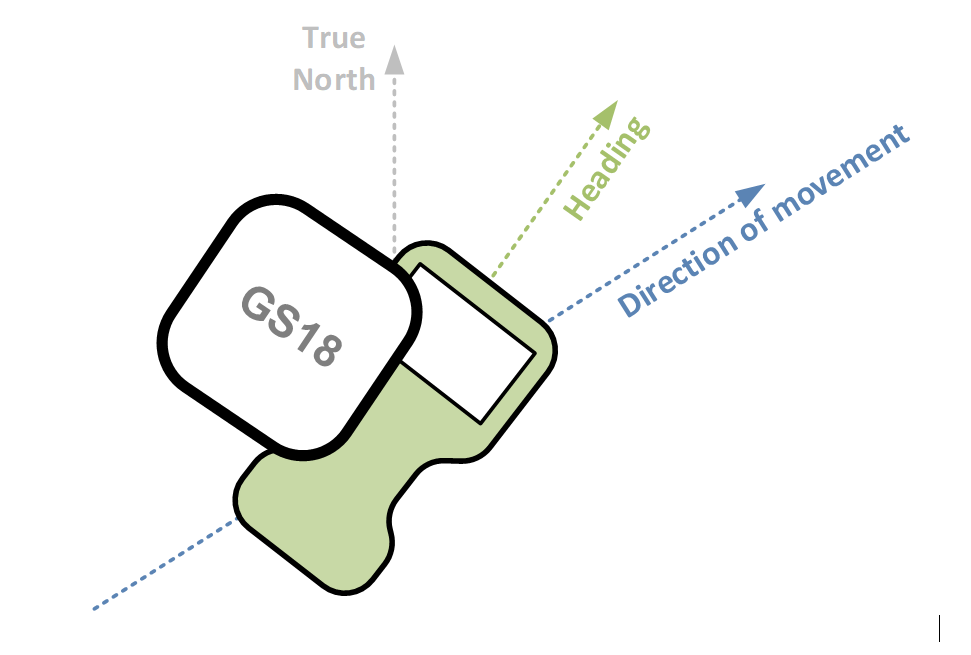

Debido a la unidad de medición inercial (IMU) integrada en el GS18 T, el rover tiene la capacidad de determinar su rumbo. Tal como se visualiza en la figura siguiente, el encabezado describe la dirección hacia la que apunta el controlador. Esta es también la dirección a la que se enfrenta el usuario. Para determinar correctamente el encabezado, el GS18 T tiene que ser alineado correctamente con el regulador. Esto significa que la interfaz de usuario en el GS18 T tiene que enfrentarse al usuario. El rumbo se expresa con respecto a la verdadera dirección norte.

Staking-out with a conventional GNSS RTK rover using the following arrow
Apuesta por el rover Leica GS18 T; encabezado del sensor utilizado para navegar por la siguiente flecha

Como la dirección del movimiento no siempre coincide con la dirección a la que se enfrenta el usuario, el encabezado del GS18 T se utiliza para navegar por la siguiente flecha en la aplicación Punto de apuesta. De esta manera, el usuario puede ver con mayor precisión hacia qué dirección debe moverse el sensor. En consecuencia, se incrementa el rendimiento de los apostadizos y se reduce el tiempo dedicado al campo.


Direction of movement of a GNSS RTK rover from the top view
Apuesta por el rover Leica GS18 T; encabezado del sensor utilizado para navegar por la siguiente flecha

Leica Captivate y vigilancia aumentada

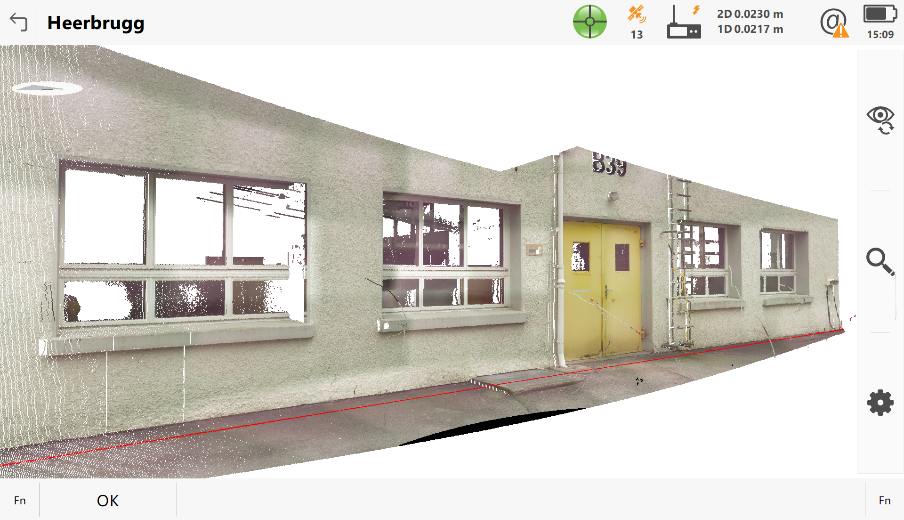

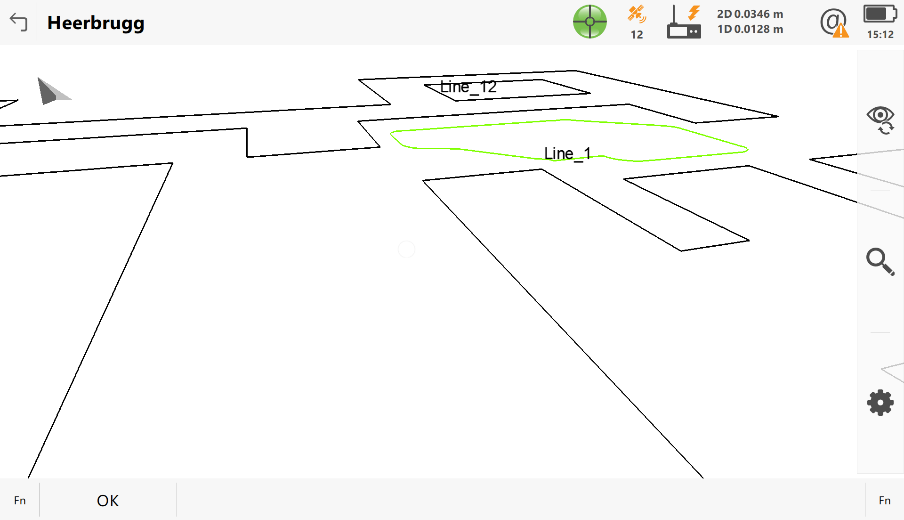

Los elementos del mundo real de la zona a vigilar se pueden visualizar dentro del software Leica Captivate. Como se muestra en la imagen siguiente, estos elementos pueden ser un escaneo de un edificio o un dibujo en el archivo dxf de los objetos ubicados en esta área.

A scan of a building, a dxf file with the lines and single points of the objects located in the working area A scan of a building, a dxf file with the lines and single points of the objects located in the working area

Un escaneo de un edificio, un archivo dxf con las líneas y puntos individuales de los objetos ubicados en el área de trabajo

Pide una demostración, si quieres probar la nueva forma de apostar con el Leica GS18 T

Los lectores que quieran tener su propia impresión de apostar con el GS18 T, póngase en contacto con su distribuidor local de Leica Geosystems y soliciten una demostración. La red de distribución de Leica Geosystems estará a su servicio.
