Tehostetut merkintäominaisuudet

Tässä asiantuntijanäkemyksessä tarkastelemme Leica GS18 T:n keskeisiä muutoksia ja merkintään liittyviä parannuksia.

StakeOut-Stake

Leica GS18 T on ensimmäinen kallistusta kompensoiva GNSS-ratkaisu, joka on suojattu magneettisilta häiriöiltä. Voit nyt mitata minkä tahansa pisteen nopeammin ja helpommin ilman, että sinun tarvitsee pitää sauvaa pystysuorassa. Erityisesti voit tehdä merkintöjä aiempaa tehokkaammin ja kätevämmin.

Tässä asiantuntijanäkemyksessä tarkastelemme Leica GS18 T:n keskeisiä muutoksia ja merkintään liittyviä parannuksia.

Merkintöjen parantaminen oli mahdollista, sillä Leica GS18 T pystyy saamaan tarkat suuntatiedot roverista. Suuntatietojen avulla ohjaimen grafiikka voidaan suunnata oikein GS18 T:n todellisen suunnan mukaan. Todellisen maailman elementtejä voidaan täten tarkastella Leica Captivatessa Stake Points -sovelluksessa käyttäjän näkökulmasta.

GS18 T:n avulla iteratiivinen pisteiden merkintäprosessi ei ole tarpeen, koska sauvaa ei tarvitse enää pitää pystysuorassa. Perinteisissä merkintämenetelmissä GNSS RTK -roveri tulee suunnata joko pohjoiseen, aurinkoon tai johonkin muuhun tyypilliseen suuntaan. Käyttäjä menee merkintäpisteen lähelle, pitää sauvaa pystysuorassa ja säätää sauvan asentoa. Tämä prosessi toistetaan iteratiivisesti, kunnes koordinaattipoikkeamat ovat ennalta määrätyissä rajoissa. Lisäksi voi käydä niin, että käyttäjä ei sillä hetkellä tiedä missä pohjoissuunta on: Pilvisenä päivänä ei välttämättä näy edes aurinkoa. Nämä ongelmat voidaan nyt välttää käyttämällä seuraavaa nuolta Stake Points -sovelluksessa. Kallistuskompensoidulla sauvalla sen kärki voidaan ohjata suoraan merkintäkohtaan. Siksi roveria ei enää tarvitse suunnata, eikä iteratiivinen merkintäprosessi ole tarpeen.


Uusi tapa merkitä pisteitä Leica GS18 T GNSS RTK -roverilla

Pisteiden merkitseminen seuraavalla nuolella

Kun merkintöjä tehdään seuraavalla nuolella, GNSS RTK -roveria ei tarvitse suunnata mihinkään ennalta määritettyyn suuntaan. Seuraava nuoli näyttää, mihin suuntaan roveria on liikutettava nykyisen liikesuunnan mukaan.

Suunta ja liikesuunta

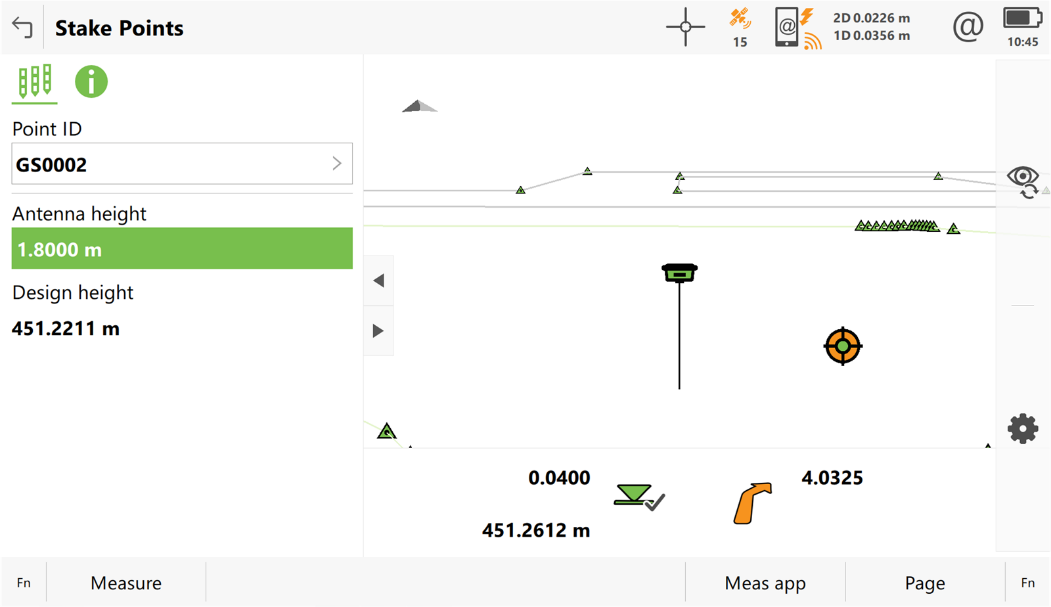

Suunta ja liikesuunta

Liikesuunta ilmaisee suunnan, johon roverin käyttäjä liikkuu. Se määritetään mitatuista koordinaattieroista peräkkäisillä epookeilla. Kuten alla olevasta kuvasta näkyy, liikkeen suunta ilmaistaan suhteessa todelliseen pohjoiseen.

Merkintä Leica GS18 T -roverilla; seuraavan nuolen navigointiin käytetyn anturin suunta
Merkintä perinteisellä GNSS RTK -roverilla käyttämällä seuraavaa nuolta

Seuraavan nuolen käyttäminen tekee merkitsemisestä paljon helpompaa ja tuottavampaa, koska ohjaimen live-näkymän avulla käyttäjät voivat suunnata GNSS RTK -roverin huomattavasti nopeammin. Huomaa kuitenkin, että tämä menetelmä on luotettava vain niin kauan, kun anturi liikkuu. Muuten liikkeen suuntaa ei voida määrittää tarkasti, koska peräkkäisten epookkien koordinaatit eivät enää eroa toisistaan. Järjestelmä ei tällöin voi laskea, mihin suuntaan GNSS RTK -roveri on suunnattu. Ilman näitä tietoja seuraava nuoli ei voi enää navigoida käyttäjää merkittävää kohtaa kohti.

Merkinnät Leica GS18 T -ratkaisulla

GS18 T:hen integroidun inertiamittausyksikön (IMU) ansiosta roveri pystyy määrittämään suunnansa. Alla olevan kuvan mukaisesti otsikko kuvaa suunnan, johon ohjain osoittaa. Tämä on myös käyttäjän suunta. Jotta suunta voidaan määrittää oikein, GS18 T on kohdistettava oikein ohjaimeen. Tämä tarkoittaa, että GS18 T:n käyttöliittymän on oltava käyttäjään päin. Suunta ilmaistaan suhteessa todelliseen pohjoiseen.

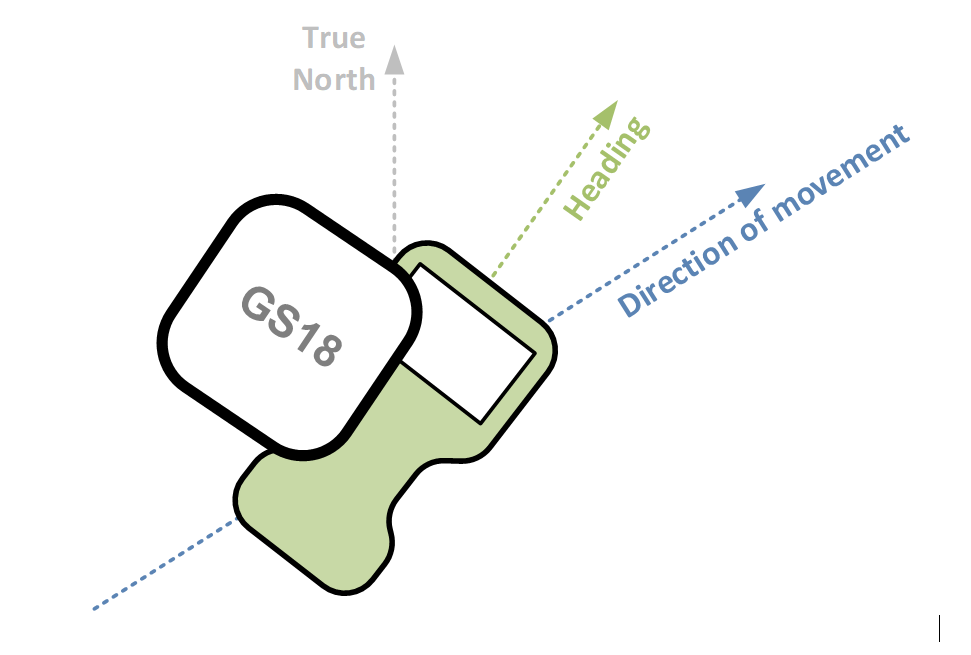

Merkintä perinteisellä GNSS RTK -roverilla käyttämällä seuraavaa nuolta

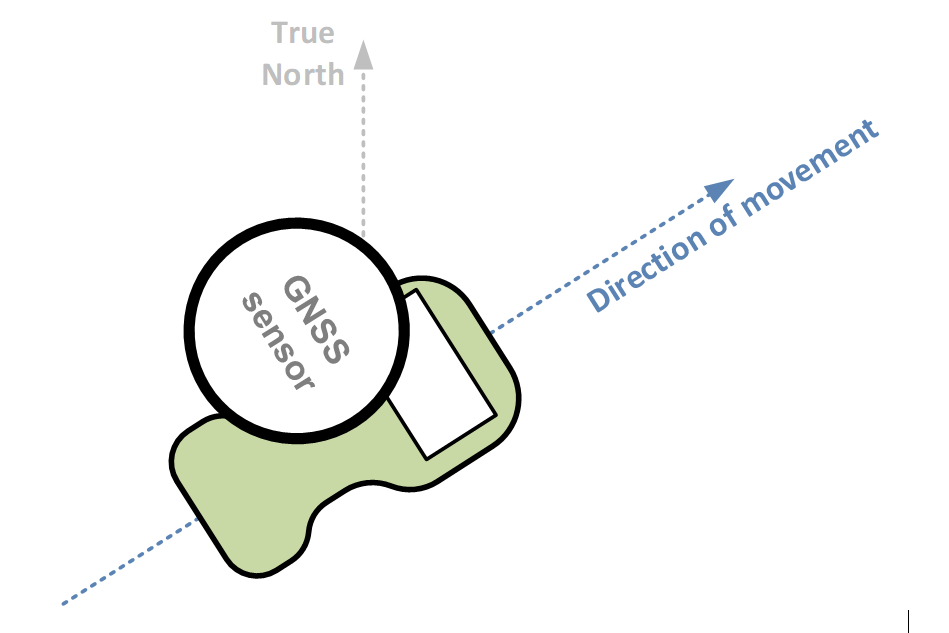

Merkintä Leica GS18 T -roverilla; seuraavan nuolen navigointiin käytetyn anturin suunta

Koska liikesuunta ei aina täsmää käyttäjän suunnan kanssa, GS18 T:n suuntaa käytetään Stake Point -sovelluksen seuraavan nuolen navigointiin. Näin käyttäjä näkee tarkemmin, mihin suuntaan anturia on siirrettävä. Tämän ansiosta merkinnän suorituskyky paranee ja tehtävät voidaan suorittaa työmaalla nopeammin.

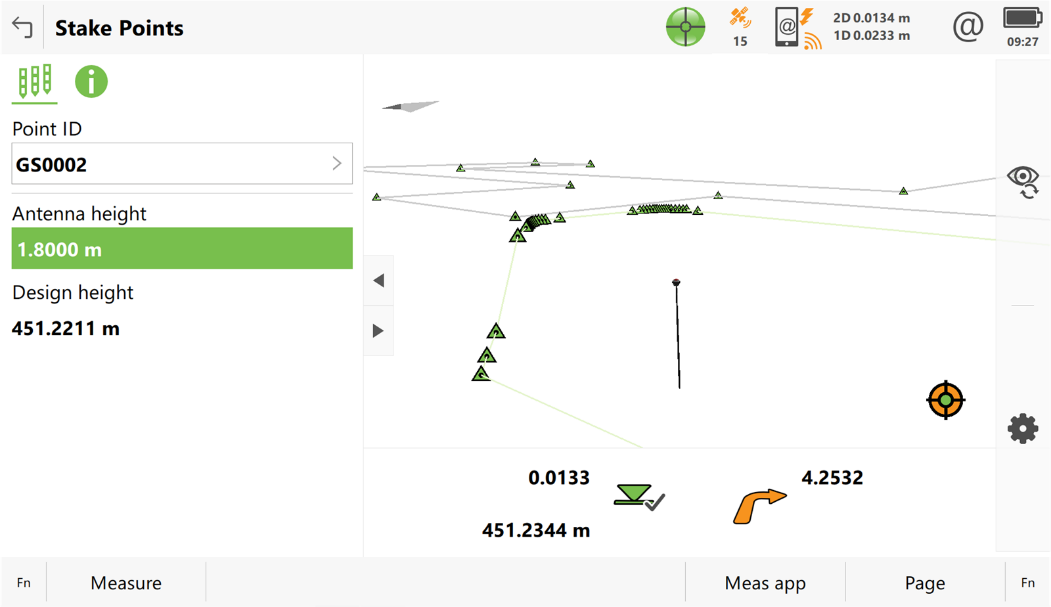

GNSS RTK -roverin liikesuunta ylhäältä katsottuna
Merkintä Leica GS18 T -roverilla; seuraavan nuolen navigointiin käytetyn anturin suunta

Leica Captivate ja tehostetut merkintäominaisuudet

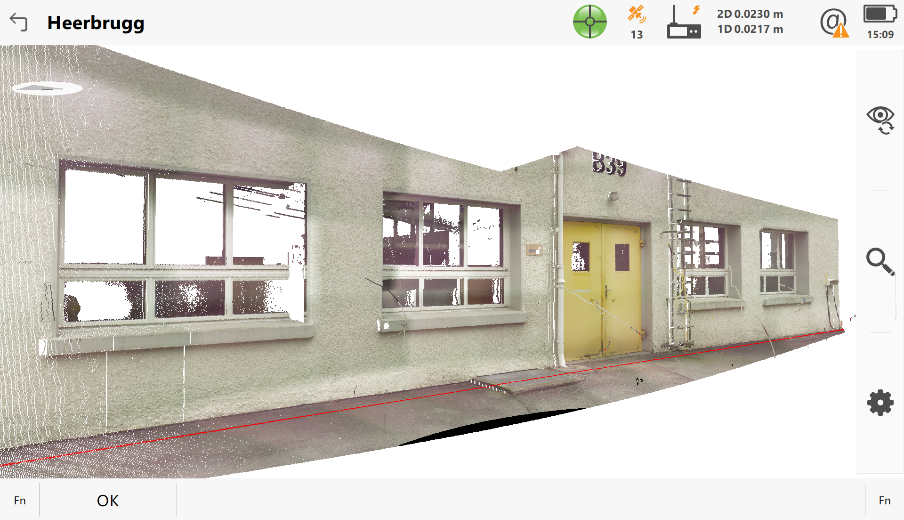

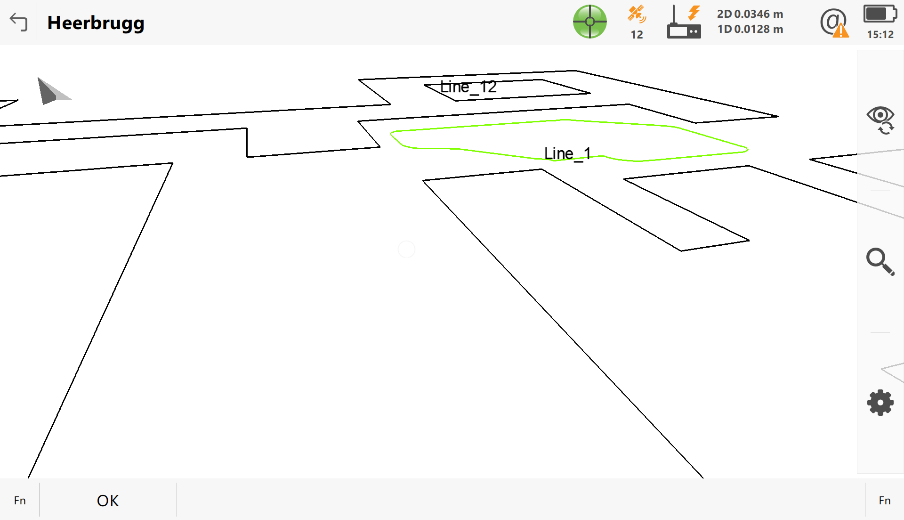

Merkittävän alueen todelliset elementit voidaan visualisoida Leica Captivate -ohjelmistossa. Alla olevan kuvan mukaisesti nämä elementit voivat olla joko rakennuksen skannaus tai piirustus dxf-tiedostossa tällä alueella sijaitsevista kohteista.

Rakennuksen skannaus, dxf-tiedosto, jossa on työalueella sijaitsevien objektien viivat ja yksittäiset pisteet Rakennuksen skannaus, dxf-tiedosto, jossa on työalueella sijaitsevien objektien viivat ja yksittäiset pisteet

Rakennuksen skannaus, dxf-tiedosto, jossa on työalueella sijaitsevien objektien viivat ja yksittäiset pisteet

Pyydä esittely, jos haluat kokeilla Leica GS18 T -ratkaisun uusia merkintätoimintoja

Jos haluat kokeilla itse GS18 T:n tarjoamia merkintäominaisuuksia, ota yhteyttä paikalliseen Leica Geosystems -jälleenmyyjään ja pyydä esittelyä. Leica Geosystemsin jakeluverkosto on käytettävissäsi.
