Leica Captivate v2.30 - la prossima grande uscita

Leica Captivate v2.30 è ora disponibile con ancora più funzioni

Leica V2.30

Dopo le versioni v2.10 e v2.20 di Leica Captivate abbiamo ricevuto molti feedback positivi sulle nuove funzionalità contenute. Abbiamo nuovamente ascoltato con attenzione i nostri utenti e speriamo di ricevere ancora un buon feedback per la release di Leica Captivate v2.30.

Per questa nuova versione, rilasciata il 26 Giugno 2017, ci siamo concentrati su due cose come molti dei nostri utenti ci lavorano e poi ci siamo buttati in un paio di cose extra per una buona misura.

Gli argomenti principali di questa nuova release sonocodifica e lineworkeApp di Picchettamento. Diamo uno sguardo più da vicino a ciò che abbiamo fatto.

Nuove funzionalità di codifica e linework

Diamo prima un'occhiata alla parte linework di codifica e linework.

Supporto di codici di linea

Con la nuova versione Leica Captivate ora supporta codici di linea in aggiunta a codici di punto. Quando si importano disegni CAD in Leica Captivate, il nome del layer contenente una linea verrà ora importato come codice di linea. Questo può essere usato per dare ulteriori informazioni sul campo e viceversa - le linee misurate sul campo possono avere un codice e attributi per dare maggiori informazioni quando si modifica il rilievo in ufficio.


Informazioni su linework esportate in ASCII

Alcuni software CAD di terze parti ricreano la linework acquisite sul campo leggendo il flag di linework memorizzato con ogni punto da un'importazione ASCII

La versione v2.30 di Leica Captivate consente di definire i flag di lavoro utilizzati nel pannello delle impostazioni di codifica.

Quando il punto su una linea viene misurato, il flag della linework viene automaticamente memorizzato con quel punto. Quando una linea misurata viene modificata, la linea stessa viene aggiornata e inoltre vengono aggiornati anche i flag della linework che appartengono ai punti.

Le caselle di codice nell'app Picchetta / Check Road e Misura linea

Con la versione v2.30 di Leica Captivate, il ben collaudato metodo di codifica con caselle di codice è stato aggiunto a Picchetta / Check Road e all'app Misura Linea. Questo sarà molto utile quando si eseguono rilievi topografici lungo strade o linee di riferimento, ad esempio in un determinato corridoio, a sinistra e a destra di una linea di progettazione stradale e utilizzando la codifica per questo rilievo.

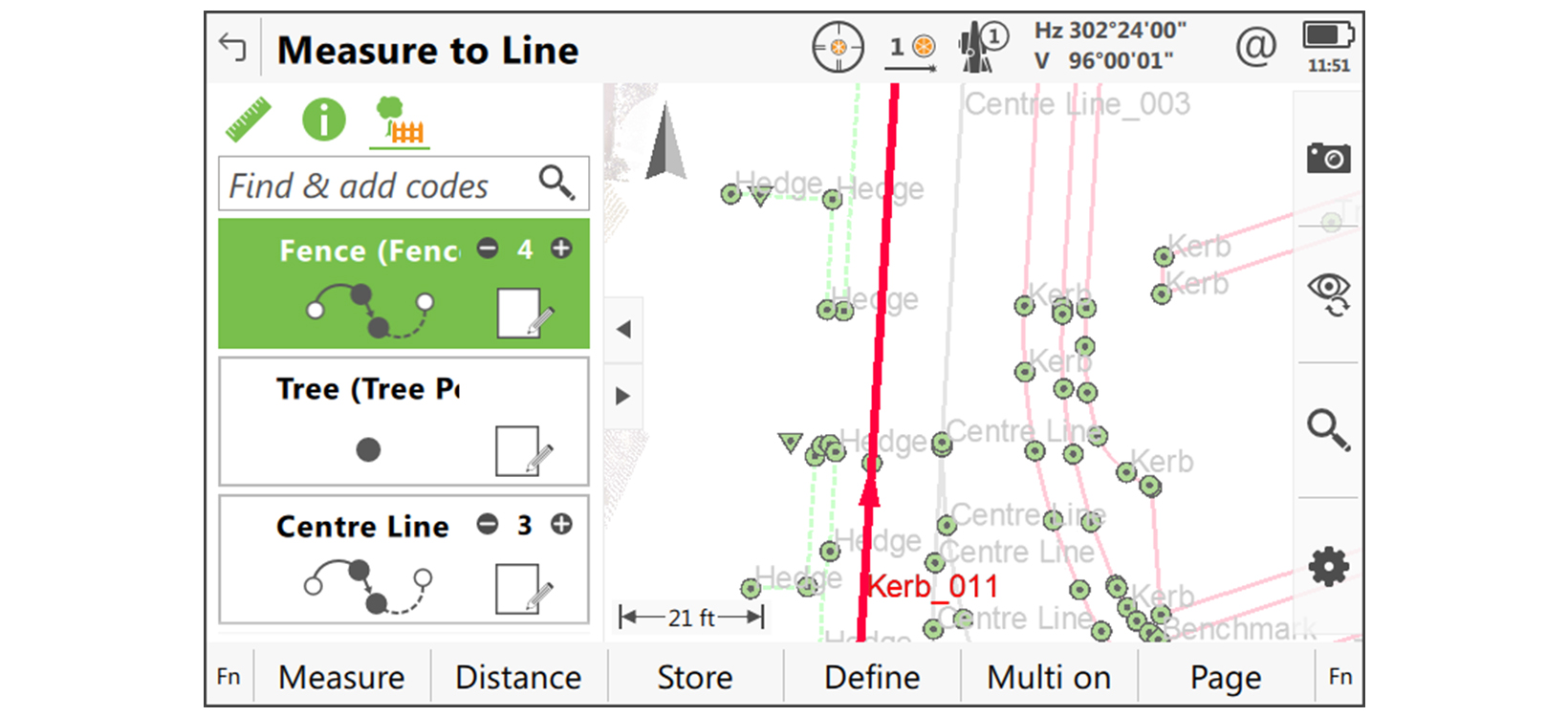

caselle di codiceCaselle di codice utilizzate nell'app Misura Linea

Assegna i codici ai punti misurati con un'altezza remota

Con questa nuova funzionalità, non è più necessario aggiungere codici a punti elevati nel software dell'ufficio in quanto possono essere codificati direttamente sul campo.

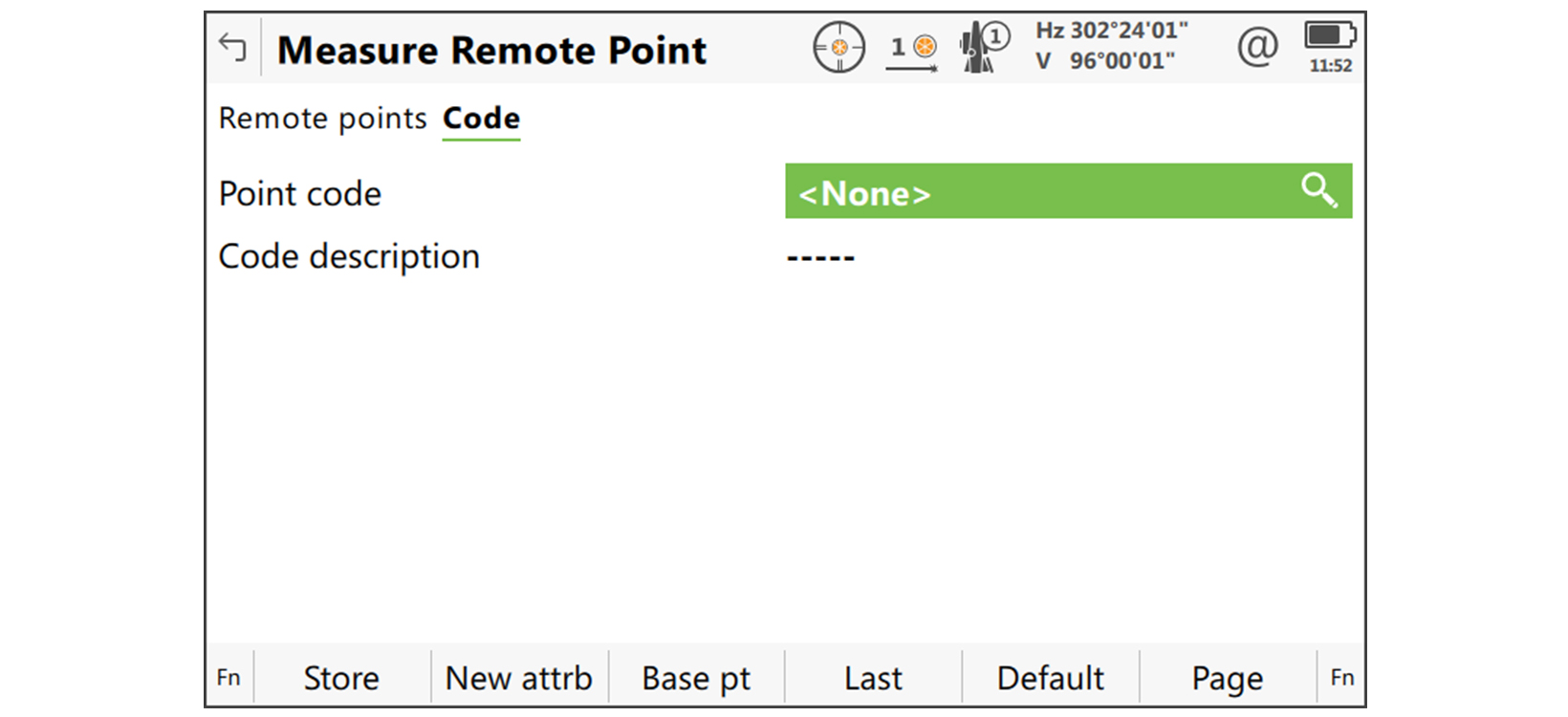

codice punto remotoNuova scheda codice nello strumento in Misura punto remoto

Con questa nuova funzionalità, non è più necessario aggiungere codici a punti elevati nel software dell'ufficio in quanto possono essere codificati direttamente sul campo.

Lunghezza del nome del codice estesa

Con la versione v 2.30 di Leica Captivate, la lunghezza possibile di nomi di codici, descrizioni di codici e valori di attributo è stata estesa da 16 a 48 caratteri. Questo include l'utilizzo di codici punto, codici liberi e codici linea.

La lunghezza estesa è particolarmente utile per inserire ulteriori informazioni all'interno del codice funzione, come i comadi di linea, o per includere istruzioni di picchettamento per il campo come parte del codice

Nuove funzionalità di picchettamento

Per tutti coloro che utilizzano Picchettamento, ci sono una serie di miglioramenti e nuove funzionalità incluse nella versione 2.30 di Leica Captivate. La maggior parte delle nuove funzionalità sono legate al picchettamento delle strade ma, ce n'è anche una per il picchettamento dei punti.

Memorizza un punto picchettato con elevazioni multiple

Per alcune applicazioni di picchettamento è utile memorizzare il punto misurato con più di una quota. Un esempio è il picchettamento di tombini. Quando si misura il centro di un tombino, lo scarico sottostante potrebbe avere tubazioni che si uniscono a diversi livelli di altezza. Leica Captivate ora consente di inserire più altezze per un punto picchettato e, al volo, mostra il taglio e il riempimento per le quote inserite.

La nuova funzione è disponibile nell'app Picchetta Punti, nell'app Picchetta DTM e nell'app Picchetta Punti & DTM.

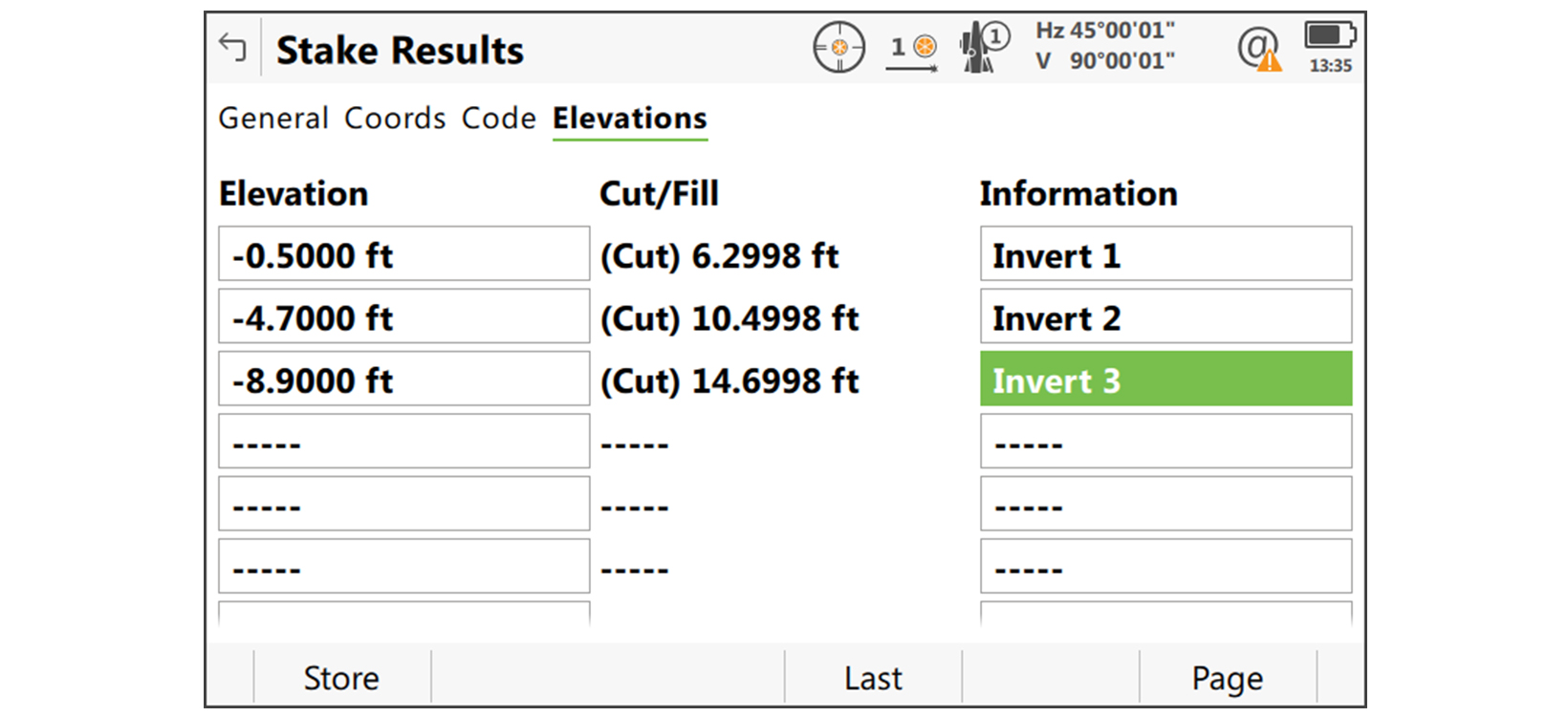

altezze multipleAltezze aggiuntive inserite per un punto picchettato

Picchettamento di archi lungo corda

Ora per il picchettamento della strada. La prima nuova funzione è correlata al picchettamento di archi negli allineamenti. In alcuni paesi, quando si picchettano gli archi in un allineamento, la catena non viene calcolata lungo la linea centrale dell'allineamento ma lungo accordi definiti dell'arco. La versione v2.30 di Leica Captivate supporta il metodo di definizione delle corde, impedendo di ottenere risultati errati su lunghi allineamenti dall'uso della definizione dell'arco.

La nuova vista in sezione trasversale del picchettamento stradale mostra tutte le informazioni a colpo d'occhio

Le altre nuove funzionalità di picchettamento della strada sono tutte correlate alla vista in sezione trasversale che mostra un taglio verticale attraverso un allineamento.

COn la versione v 2.30 di Leica Captivate, la vista in sezione trasversale ora mostra il contenuto dei file DTM e CAD allegati al lavoro. Inoltre, viene introdotta una nuova impostazione che consente agli utenti di definire che tutti i layer stradali devono essere visualizzati quando si passa alla vista in sezione trasversale.

Pertanto nella vista sezione trasversale, tutti i dati disponibili a una certa distanza vengono ora visualizzati a colpo d'occhio per fornire informazioni complete sul design

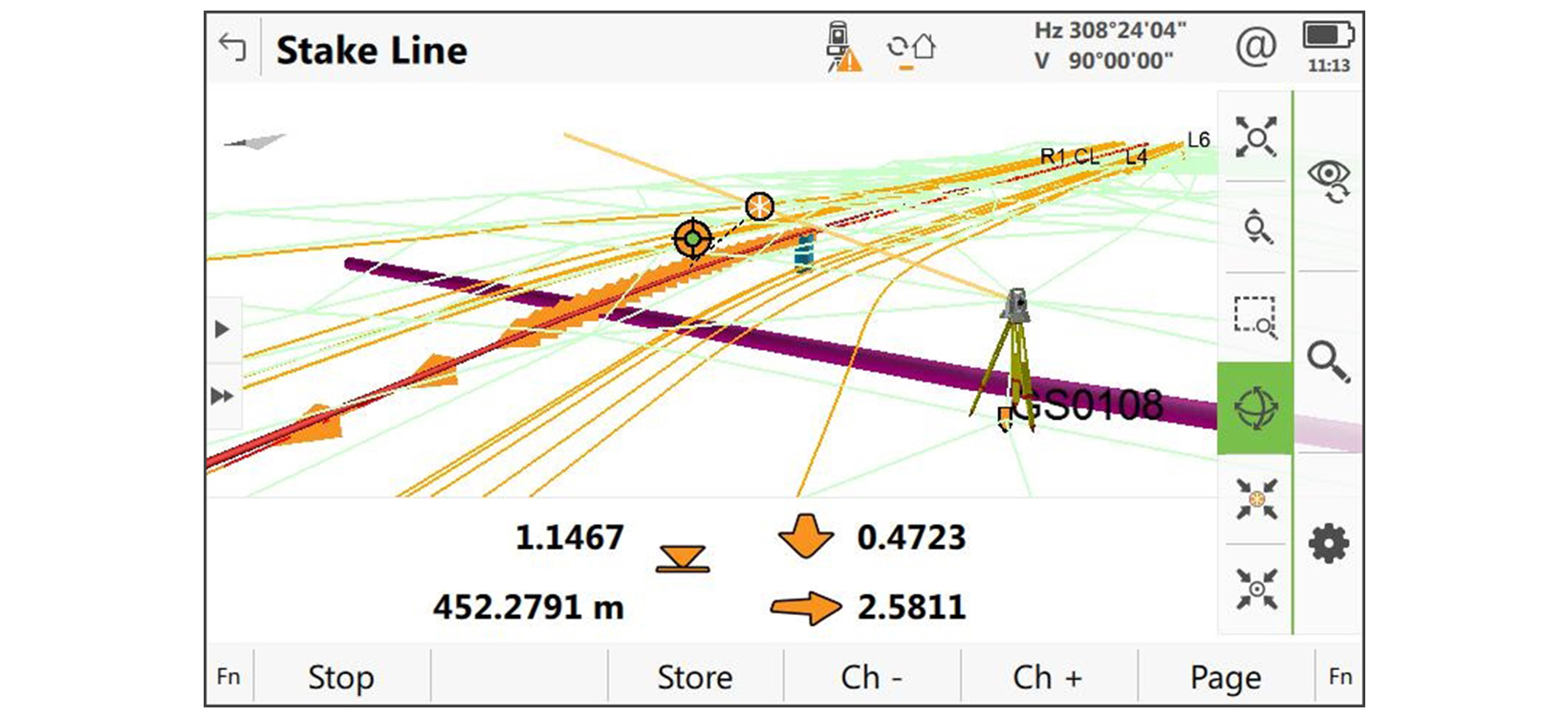

Immagine - 1Il visualizzatore 3D che mostra il lavoro DTM, il file CAD e il contenuto dei layer attivi.

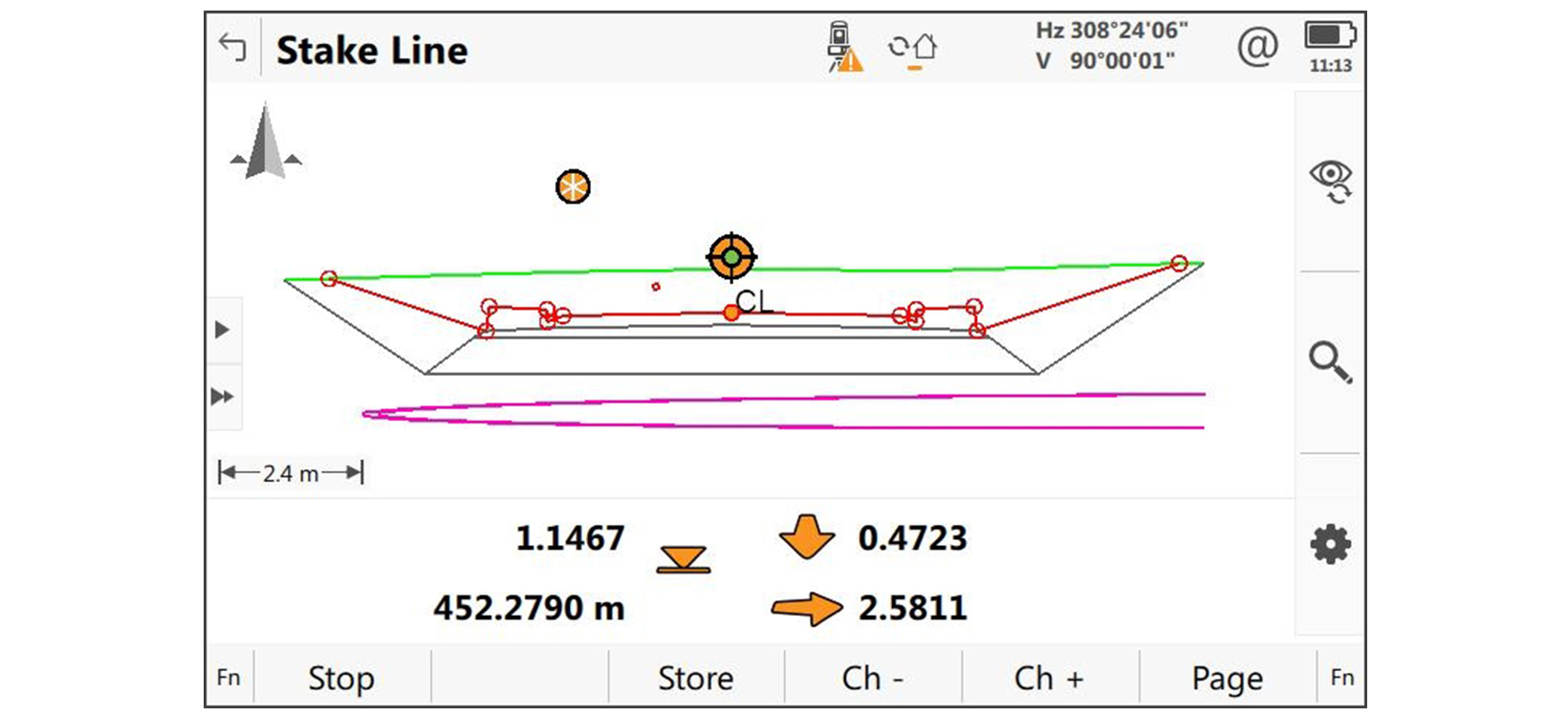

sezione TrasversaleVista in sezione trasversale che mostra il lavoro DTM, il file CAD e il contenuto dei layer attivi

Tuttavia, il contenuto esteso della vista in sezione trasversale significa che può diventare un po' affollato. Pertanto, abbiamo aggiunto un'impostazione per allungare verticalmente la vista in sezione trasversale, se necessario. Gli utenti possono definire quanto deve essere allungata la vista e quindi regolare questa impostazione in base a quante informazioni sono mostrate nella vista in sezione.

La terza funzione aggiuntiva per la vista in sezione trasversale è che consente la selezione del livello attivo. Gli utenti possono ora modificare il livello attivo direttamente dall'app Picchetta / Check Road senza dover passare a un altro pannello. Ciò dovrebbe accelerare il processo di lavoro e rende più semplice controllare i diversi elementi del progetto anche nella vista orizzontale.

I miglioramenti intelligenti

Ultimo ma non meno importante, abbiamo aggiunto un paio di modifiche che ci erano state richieste per un certo numero di volte.

Nascondi il visualizzatore 3D in altre app

Il primo cambiamento, abbiamo già iniziato con la v2.20 di Leica Captivate, dove era possibile nascondere il visualizzatore 3D nell'app Misura per vedere più informazioni sulla misurazione mentre si lavora e passare al visualizzatore 3D solo quando necessario. Con la versione v2.30 di Leica Captivate questo è ora possibile anche nell'app Misura Linea e in tutte le app di Picchettamento. Ciò consente di passare rapidamente e facilmente dalle informazioni grafiche e numeriche, risparmiando tempo e assicurandosi che le incoerenze vengano rilevate in anticipo.

Attivare in modo permanente utilizzando lettere maiuscole

La seconda nuova funzionalità riguarda l'inserimento delle informazioni in Leica Captivate. Alcuni utenti preferiscono digitare tutti i caratteri alfabetici in maiuscolo. Con la versione v2.30 di Leica Captivate gli utenti possono attivare l'immissione di caratteri alfabetici in maiuscolo e il software rimarrà con questa impostazione mentre si lavora e anche dopo aver spento e riacceso lo strumento.

Notifica quando è disponibile una nuova versione di Leica Captivate

Stiamo pianificando di continuare con le versioni regolari, introducendo nuove funzionalità sul mercato rapidamente e in breve tempo. Per i nostri utenti, tuttavia, è utile essere informati tempestivamente delle nuove versioni. Dalla v 2.30 di Leica Captivate in poi, gli utenti saranno informati direttamente sullo strumento CS20, CS35 o TS/MS su ogni nuova versione di Leica Captivatedisponibile in myWorld, se lo strumento è collegato a internet Quindi i nostri utenti possono iniziare a godere delle nostre nuove funzionalità non appena vengno rilasciate.

Come si può ottenere la nuova versione?

La nuova versione 2.30 del software da campo Leia Captivate sarà disponibile su myWorld per il download e verrà caricata su tutti i prodotti che eseguono Leica Captivate prima della consegna dalla fabbrica. Per installare questa nuova versione sul controller o sulla stazione totale, è necessario installare sullo strumento una licenza CCP (Customer Care Package) valida almeno fino al 01.05.2017

In caso di particolari desideri, si prega di contattare il rappresentante Leica Geosystems di zona.

Elke Hacker

Elke Hacker
Software di campo del Senior Product Manager
Leica Geosystems
