От кодирования до выноса в натуру. Девять новых способов повышения эффективности с помощью Leica Captivate 3.0

Усовершенствование рабочих процессов с помощью Leica Captivate версии 3.0

Leica Captivate

Как известно, время — деньги. Этот же принцип применим в области строительства и топографических изысканий. Здесь мы расскажем о девяти новых средствах повышения эффективности и сокращения времени работ, которые предлагает Leica Captivate версии 3.0.

1) Более эффективные средства управления параметрами измерений

Мы внесли множество изменений, которые подробно описаны в предыдущей статье о Leica Captivate версии 3.0. Возможности Leica Captivate версии 3.0 позволяют объединять несколько задач по настройке параметров измерений и получению данных в одном проекте. Таким образом, все данные настроек, выноса в натуру и совмещений, имеющие отношение к проекту, применяются автоматически при выборе соответствующего проекта в стартовой панели приложения. Кроме того, приложение позволяет параллельно использовать данные параметров измерений более чем одного проекта и отображать на стартовой панели только те проекты, которые необходимы в данный момент.

Leica Captivate

Предусмотрено соотнесение различных наборов исходных данных и профилей настроек с рабочим проектом.



Leica Captivate

В новой панели управления параметрами проекта можно
включить или отключить отображение проекта в стартовой панели приложения.

2) Усовершенствованные инструменты для кодирования и работы с линиями

Присвоение кодов объектам и работа с линиями являются наиболее часто используемыми функциями в приложении Measure. Поэтому мы внесли некоторые изменения, чтобы сделать работу с этими инструментами еще быстрее.

Во-первых, теперь вызов панели управления правилами присвоения кодов (Load Code Template) возможен при помощи клавиш быстрого доступа. Это позволяет упростить процесс смены последовательности кодов при переключении между пересечениями.

Добавлены также пять новых клавиш быстрого доступа, которые позволяют одним нажатием переключать панели выбора кода объекта-линии и выбора кода объекта-точки. Также это позволяет быстро начать построение новой линии. Например, если при измерении точки, соответствующей положению одиночного дерева, появилась необходимость построить линию посадки нескольких деревьев, достаточно нажать комбинацию клавиш быстрого доступа, соответствующую вызову функции User — Begin Line («Пользователь — Начать линию»). При этом объекту будет присвоен код начала линии посадки деревьев.

Leica Captivate

Новые клавиши быстрого доступа для переключения панели выбора кода объекта-линии и выбора кода объекта-точки

Третье изменение является незначительным, однако может быть весьма полезным при работе с атрибутами. Нажатие клавиши Enter после выбора значения атрибута теперь закрывает всплывающий список, но не перемещает фокус ввода на следующее поле. Данная функция, реализованная в новой версии приложения, делает процесс ввода значений атрибутов более удобным.

И, наконец, последнее, но очень важное изменение касается функции присвоения нескольких кодов (Multi-Coding). Теперь режим присвоения нескольких кодов может быть включен постоянно. Данная функция будет очень полезна при съемке таких объектов, как кабельные линии или трубопроводы. Функция позволит проводить последовательные измерения нескольких точек с одинаковыми координатами, но разными кодами. Постоянно включенная функция присвоения нескольких кодов может использоваться, например, при съемке кабельной линии (или трубопровода), где несколько кабелей (или труб) проложены параллельно в непосредственной близости друг от друга, но при этом каждый кабель (или труба) должен быть отмечен отдельно.

Leica Captivate

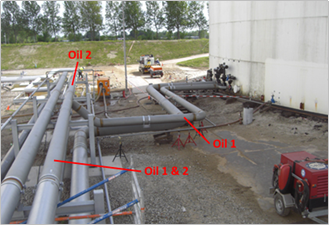

Параллельные трубы, которые необходимо измерить


Leica Captivate

Использование постоянно включенной функции присвоения нескольких кодов при измерении параллельных труб

Кроме того, при постоянно включенной функции присвоения нескольких кодов отключается принудительная сортировка выпадающего меню кодов, что заметно ускоряет процесс сохранения точек.

3) Простое формирование отчетов о выносе в натуру

В процессе проведения топографической съемки может возникнуть необходимость в быстром и простом формировании отчета о точках, вынесенных в натуру. Представление данной информации может потребоваться в нескольких форматах, кроме того, для разных отчетов могут потребоваться разные данные одного и того же проекта. Хотя проект может содержать различные данные (данные измерений, контроля, данные выноса в натуру), формату подобного отчета соответствуют только данные выноса в натуру.

Leica Captivate версии 3.0 позволяет экспортировать пользовательские данные в произвольном формате непосредственно из приложения Stake Points. Любые требуемые данные могут быть представлены в любом требуемом формате непосредственно с места работ и без дополнительной камеральной обработки.

Leica Captivate

Формат отчета может быть сохранен для дальнейшего использования.


Leica Captivate

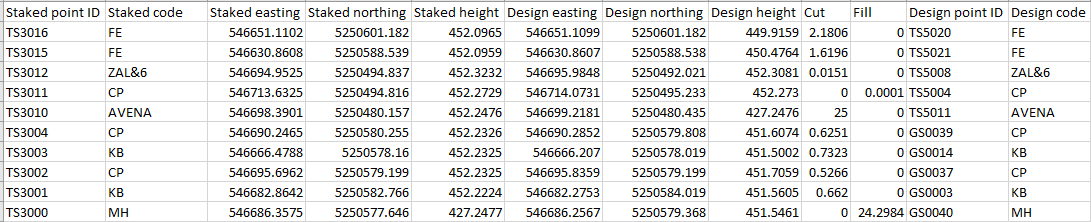

Отображение отчета в Microsoft Excel

4) Более быстрый вызов функций

При работе с программным обеспечением каждое нажатие кнопки занимает определенное время. Это значит, что чем меньше кнопок придется нажимать, тем быстрее будет сделана работа. Поэтому мы добавили новые клавиши быстрого доступа для часто используемых функций.

Возможности новых комбинаций клавиш:

  • Выбор ближайшей точки при выносе в натуру с применением датчика GS. До сих пор доступ к этой функции осуществлялся только через главное меню. Теперь ее можно вызвать с помощью клавиш быстрого доступа.
  • Доступ к настройкам светоизлучающих устройств и принадлежностей позволяет быстро включить или выключить лазерный указатель в процессе работы с приложением.
  • Доступ к панели управления правилами присвоения идентификаторов (ID) для быстрого изменения правила нумерации точек (например, по каждому новому измеряемому пересечению)

5) Упрощенные настройки приборов

Мы внесли два изменения в общую настройку приборов.

Первое изменение касается функции Transfer User Objects («Перенос пользовательских данных»), в которой появилась возможность исключения проектов при переносе настроек с одного прибора на другой. До сих пор перенос настроек на новый прибор осуществлялся вместе со всеми проектами, которые затем приходилось удалять. Теперь вы сможете просто перенести все настройки.

Второе изменение касается стандартного интерфейса ввода пароля. Теперь везде, где системе требуется ввод пароля пользователя, присутствует флажковый переключатель, позволяющий включить или отключить отображение символов пароля при вводе. Это поможет избежать ошибок при вводе сложного пароля, например при авторизации в SmartNet.

Leica Captivate

Отображение пароля

6) Расширенная информация о точках

Leica Captivate выполняет смещение измеренных координат и поддерживает несколько высот выносимых в натуру точек. Однако раньше после сохранения координат в памяти изменить значения было уже невозможно. В новой версии Leica Captivate смещения и варианты высоты для каждой точки отображаются в окне Data Management («Управление данными»), что позволяет при необходимости редактировать данные до передачи на камеральную обработку.

Выводимые в приложениях Stake результаты выноса точек в натуру теперь также отображаются в окне Data Management («Управление данными») по каждой точке, что позволяет использовать их повторно по мере необходимости. Это может оказаться полезным, например, если установленная на стройплощадке веха упала и ее приходится устанавливать и маркировать заново.

Leica Captivate

Представление результатов работы приложения Stake на панели Edit Point («Редактирование точек»).

7) Экономия времени при установке

Две новые функции помогают экономить время при установке. Первая позволяет сократить число установок тахеометра, необходимых для проведения съемки, а вторая ускоряет настройку при использовании метода Orientate to line (Ориентирование по линии).

Перед началом топосъемки геодезист оценивает объект и принимает решение об оптимальных местах размещения тахеометра. Как правило, целью является минимальное число ориентирований станции. В ходе съемки может оказаться, что необходимо добавить дополнительные точки, что потребует и дополнительного ориентирования — даже если необходимо снять координаты всего нескольких точек. Чтобы свести к минимуму потребность в таких дополнительных установках, в приборе CS20 функция Measure Hidden Point («Измерение скрытой точки») теперь доступна и в режиме TS. Эта функция при помощи встроенного в CS20 лазерного дальномера Disto измеряет расстояние до точек, скрытых от тахеометра, а затем рассчитывает их координаты. Это позволяет обойтись без дополнительных установок и существенно ускорить топосъемку.

Leica Captivate

Подробные сведения о новом приложении Measure Hidden Point («Измерение скрытой точки») в режиме TS.

Чтобы сократить время, затрачиваемое непосредственно на установку прибора, мы расширили возможности метода Orientate to line (Ориентирование по линии). Теперь определить линию ориентирования прибора можно простым выбором существующей точки вместо ручного ввода координат. Кроме того, линия ориентирования теперь может проходить под любым азимутом. Ранее она имела только два фиксированных направления — по оси абсцисс или ординат. Таким образом, метод Orientate to line (Ориентирование по линии) стал более гибким и может более широко применяться при установке приборов.

8) Расширение возможностей приложения Road («Дорожное строительство»).

При переносе трассы дороги в натуру на проектных чертежах могут присутствовать отдельные точки, не относящиеся к совмещению. Например, если на чертеже обозначен пожарный гидрант, а его положение задается пикетажем и смещением, то было бы удобно переносить в натуру эту единственную точку прямо в ходе трассировки дороги, не переключаясь в другое приложение. Поэтому мы расширили возможности инструмента COGO в приложении Road, добавив методы, которые позволяют создавать точки по данным пикетажа и смещения.

Leica Captivate

В инструменте COGO приложения Road появились три новых метода


Leica Captivate

Новые точки проставляются вдоль трассы с равными приращениями по пикетажу,
смещениями по расстоянию и высоте

Больше не придется вручную рассчитывать координаты таких точек или выходить из приложения Road, чтобы ввести координаты в Leica Captivate.

Также Leica Captivate версии 3.0 теперь отображает длину участка визирования в метаданных при выборе визирования. Наличие такой информации удобно, например если заказчик хочет узнать длину отдельного участка или всей дороги в погонных метрах.

9) Ускорение обработки CAD-файлов

При работе с очень большими CAD-файлами в программе Leica Captivate в ряде случаев наблюдалась низкая производительность отображения таких файлов в режиме 3D-просмотра. В версии Leica Captivate 3.0 мы значительно повысили производительность отображения CAD-файлов. Теперь режим 3D-просмотра успешно работает даже с самыми большими файлами.

Вместе эти девять улучшений ускоряют работу с Leica Captivate. Наконец, последнее улучшение — дополнительная возможность просмотра цифровых моделей рельефа (DTM) в виде 3D-поверхностей. Эта возможность добавлена не для повышения производительности, а для облегчения визуального восприятия информации. Посмотрите на снимок экрана ниже.

Leica Captivate

Цифровая модель рельефа (DTM), представленная в виде 3D-поверхности

Как получить новую версию?

ПО Leica Captivate версии 3.0 можно будет скачать на портале Leica myWorld после 1 декабря 2017 г. Для установки необходима лицензия на пакет поддержки клиентов (CCP), действительная минимум до 1 декабря 2017 г. Со всеми вопросами и предложениями обращайтесь в местное представительство компании Leica Geosystems.

Элке Хакер (Elke Hacker)

Элке Хакер (Elke Hacker)
, старший менеджер по полевому программному обеспечению
Leica Geosystems
