コーディングから杭打ちまで - 9つの新しい方法で、Leica Captivate v3.0 が効率を向上

ワークフローを改善する Leica Captivate v3.0

Leica Captivate

あらゆる場所で - 「時は金なり」は、測量および建築の世界でも同じです。Leica Captivate v3.0 は、9つの分野で作業プロセスを促進し、より効率的にします。

1) 管理データをより効率的に処理

Leica Captivate v3.0 に関する以前の記事には、多くの変更点が解説されているので、詳細については記事を参照してください。Leica Captivate v3.0 なら、管理データおよび設計データを含む、複数のジョブをリンクさせ、一つのジョブにまとめることができます。この方法により、作業中のジョブのすべての設定、杭打ち、アラインメント・データが、ホーム画面でジョブを選択した場合、自動的に有効化されます。さらに、平行して複数のジョブの管理データを使用し、ホーム画面から非表示にすることで、画面を整頓し、その時に必要なものだけを表示させることができます。

Leica Captivate

管理と設計ジョブを、作業中のジョブにリンクさせることができます。



Leica Captivate

新しいジョブ管理画面では、ホーム画面から
ジョブの表示/非表示を設定できます。

2) より高速のコーディングおよびラインワーク

測量アプリのコーディングとラインワークの機能は最もよく使用されるものの1つです。そこで当社は、これをさらに高速化するためにいくつかの変更を行いました。

まず初めに、ロード・コード・テンプレート画面にアクセスするホットキーを追加しました。これにより、横断面を切り替える場合に、コードの順番を容易に変更できるようになります。

さらに、ハイライトされたコードボックス内で、ボタン一つで、ラインワークコードと非ラインワークコードを切り替える、5 つの新たなホットキーを追加しました。さらに、新たな測量ラインワークを迅速に始めることができます。例えば、樹木を計測し、次に、樹木からラインを引きたい場合、新しいホットキーUser-Begin line(ユーザー-開始ライン)を押すと、樹木からラインを引き始めるコードに変更できます。

Leica Captivate

新しいホットキーでラインワークと非ラインワークの間のコーディングを切り替え

3つ目の変更は小さな改善ですが、属性値を使用する作業に大きな変化をもたらします。属性値が選択された時、「入力」ボタンを押すと、選択リストは閉じますが、次のフィールドに焦点は移動しません。この機能は新バージョンで利用でき、属性値の入力がはるかに円滑になります。

最後に重要な点として、ケーブル、配管あるいは同様の対象物の測量調査に有用となるマルチコーディングに変更が加わり、マルチコーディングを常時オンにできるようになりました。これにより、同じ座標で異なるコードを持つ複数のポイントの連続計測が可能になります。例えば、いくつかのケーブルあるいは配管が結合しており、同時に計測が必要となる場合、常時マルチコーディングが役立ちます。

Leica Captivate

結合した配管の測量


Leica Captivate

マルチコーディングによって結合した配管を測量

これに加えて、マルチコーディングが常時オンの時に、コードボックスの再ソート機能を無効にして、ポイントストレージを大幅に高速化しました。

3) 容易に杭打ちレポートを作成

測量士は、杭打ちをした点に関する報告書を迅速に容易に提出する必要があるかもしれません。この情報は様々な形式で、同じジョブのさまざまな内容で必要となる場合があります。ジョブは様々なデータ(測定値、管理、杭打ち)が混合することがありますが、このような報告書には必要とされるものは、杭打ちデータだけです。

Leica Captivate v3.0 は、杭打ち点アプリから直接、ユーザーが設定したカットシート・データへのエクスポートを新たにサポートしています。必要とされるデータを、オフィス用ソフトやファイルの編集作業をしなくても、現場で必要な形式とコンテンツで直接提供できます。

Leica Captivate

カットシートの中身を定義し、後で使用するために保存できます。


Leica Captivate

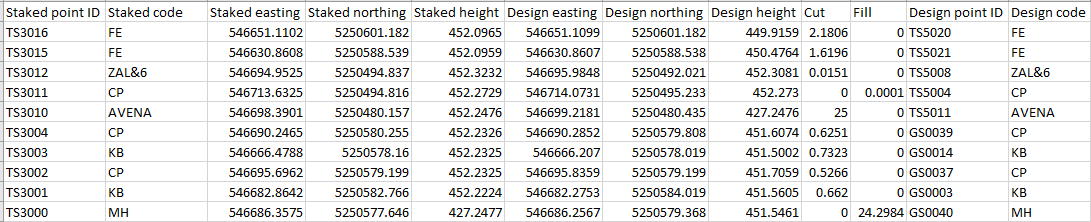

マイクロソフト・エクセルに表示されたカットシートのコンテンツ

4) 機能により速くアクセス

ソフトウェアで作業をする場合は、各ボタンを押すびに時間を要します。したがって、ボタンを押す回数がより少なければ時間を短縮できます。そこで頻繁に使う機能により速くアクセスする新しいホットキーを追加しました。

新しいホットキーの機能:

  • 杭打ちをする際にGSセンサーで最も近い点を選択。この機能は今までツールメニューで利用可能でしたが、新たに素早くアクセスするためにホットキーになりました。
  • 照明とアクセサリー設定メニューにアクセスし、アプリで作業中でも、レーザポインターのスイッチを手軽に切り替えられます。
  • IDテンプレート画面にアクセスし、容易にポイントの番号付与ルールを変更できます(例えば計測するすべての新しい横断面など)

5) より容易なツールのコンフィグレーション

ツールのコンフィギュレーションに2つの変更が加えられました。

最初の変更は、Transfer User Object (ユーザーオブジェクトを転送)ツールで、ある機器から別の機器に設定を転送する場合、ジョブを除外できるようになった点です。今までジョブは常に含められていたため、新しい機器上では削除する必要がありました。ジョブを後で削除する必要なく、設定データを容易に新しい機器に転送できるようになりました。

第二の変更点は全システムにわたる一般的なものです。パスワードをどこでも入力できるようになり、さらにチェックボックスで指定することで、パスワードをプレーンテキストで表示できるようになりました。これは、複雑なパスワードの入力ミスを減らし、例えば、SmartNet ログインなどがより容易になります。

Leica Captivate

クリアテキストでパスワードを表示

6) より多くのポイント情報

Leica Captivate では、測定点のオフセットと、杭打ち点の複数の高さをアプリから入力できます。しかしながら、一旦ポイントのデータが保存されると、値を変更することができませんでした。Leica Captivateの新バージョンでは、各ポイントのオフセットおよび高さがデータ管理画面に表示され、オフィスに戻る前に、必要に応じて後から編集、更新できるようになりました。

杭打ち点については、杭打ちアプリに表示される杭打ちした結果も、各点ごとにデータ管理画面に表示され、後で再度使用が可能です。これは例えば、建築現場で杭が倒れ、設置をやり直し、再度ラベル付けが必要となった場合などに役立ちます。

Leica Captivate

杭打ちした結果を「ポイント編集」画面に表示

7) 設定時間の短縮

二つの変更により設定にかかる時間が短縮されました。一番目の変更は、測量を行うために必要とされるトータルステーションの設定の数を減らし、二番目は、Orientate to line (任意座標系)の設定方法を短縮しました。

測量作業を始める時に、測量士は、測量範囲を評価し、次にトータルステーションを設定する最適な場所を決定します-通常ここでは、設定の回数を最小限に抑えることが望ましくなります。作業中に測量士は測定点の追加が必要となった場合、追加する点の数がわずかであっても、あらたに設定作業が必要となります。追加の設定時間を短縮するために、Measure Hidden Point(隠れた測点) 機能が CS20 Tsモード で利用できるようになりました。CS20 に内臓された Distoを使用して、トータルステーションでは非表示のポイントまでの距離を計測し、次に、これらのポイントの座標を計算できるようになりました。これは、追加の設定作業を減らし、測量作業の所要時間を著しく短縮することにつながります。

Leica Captivate

TSモードの新しい隠れた測点アプリ内

機器の設定時間を短縮するために、Orientate to line(任意座標系)設定機能が拡張されています。ポイント座標を入力する必要はなく、既存のポイントを選択し、方位を向けるラインを定義することができます。さらに、方位を向けるラインは、北向きまたは東向きの軸に固定されず、どんな方位角も定義することができます。これによって、Orientate to line(任意座標系)設定方法がより柔軟になり、より多くの設定ニーズを満たせるようになります。

8) 道路への適用をさらに強化

道路のアラインメントに杭打ちをする際に、設計図にアラインメントに属さない単独の杭打ち点がある場合があります。例えば、設計図面に追加距離とオフセットで測定した位置に消火栓があった場合、道路で作業中にアプリを終了させずにその点に杭打ちできることは有用です。したがって、道路アプリ内のCOGOツールを機能拡張し、追加距離およびオフセット情報で点を作成できる新方式を導入しました。

Leica Captivate

3つの新方式が COGO Roadツールで利用可能


Leica Captivate

等しい追加距離、距離と高さオフセットのアラインメントに沿って
作成された新しい点

これらのポイントの座標を計算するときもアプリを終了させることなく、Leica Captivate に入力し使用することができます。

さらに、Leica Captivate v3.0 では、アラインメントを選択する場合メタデータとしてアラインメントの長さが表示されます。例えばクライアントが特定箇所の合計メートル数を知りたい場合、アラインメント距離の情報に容易にアクセスできる機能が役立ちます。

9) CADデータの処理スピードの改善

Leica Captivate で非常に大きなCADファイルを表示する場合、パフォーマンスに影響がある場合がありました。Leica Captivate v3.0 では、3Dビュアーで大きなCADファイルを円滑に処理できるよう、CADデータの表示パフォーマンスが大幅に改善されました。

Leica Captivate 作業プロセスの「9つの改善点」は以上です。最後の改善点は、3次元の地形を DTMで表示できるオプション機能です。これは効率向上ではなく、可視性向上の目的で改善しました。下記のスクリーンショットをご覧ください。

Leica Captivate

DTM を 3次元の地形として表示

新バージョンはどうすれば入手することができますか?

新しいLeica Captivate v3.0 フィールド・ソフトウェアは、2017年12月1日以降にLeica myWorld で公開されており、ダウンロードできます。インストールには、少なくとも2017年12月1日まで有効なカスタマーケアパッケージ(CCP)ライセンスが必要です。ご質問あるいはご希望がございましたら、 もより地域の当社の担当者にお問い合わせください。

Elke Hacker

Elke Hacker
Senior Product Manager Field Software
Leica Geosystems
