GNSS:n asetus ilman sauvan pystysuuntaista tasausta?

Nopeampi kuin koskaan ennen äärimmäisellä tarkkuustasolla? Eikö se ole mahdollista? Pyydä esittelyä ja kokeile uutta Leica GS18 T -ratkaisua

Leica GS18 T

GNSS-antennin käyttö on monimutkaista. Ohjeiden ja arvojen katsominen vastaanottimen näytöstä, sauvan siirtäminen vaadittuun asentoon ja sauvan varmistaminen kohtisuoraan kohdistamalla sauvan kupla - kaikki tämä samanaikaisesti - edellyttää tarkkuutta. Tehtävä ei ole helppo etenkään paineen ollessa suuri. Uuden Leica GS18 T -ratkaisun avulla asetus on huomattavasti helpompaa ja nopeampaa kuin aikaisemmin. Tässä artikkelissa Paul Dainty kertoo lisää.

Olivat kyseessä sitten maanmittaajat tai asennuksesta vastaavat insinöörit, tarpeet ovat samat. Työpaineet ovat usein suuria. Tehtävät rakennustyömaalla, kuten toteutusrakenteen tarkistaminen tai asetuksien määrittäminen maanrakennusta tai rakennuspohjaa varten, ovat normaalisti aikakriittisiä.

Leica GS18 T

Paineet ovat korkeat. Rakennustyömaan työntekijät ja kalliit koneet odottavat.

Joskus paineet työmaalla voivat nousta taivaisiin. Kuvittele, että kaivukone saapui juuri työmaalle odotettua aikaisemmin ja se on valmis aloittamaan maanrakennuksen. Ainoa ongelma on, että profiililevyjä ei ole asennettu ja se on tehtävä ennen kuin maanrakennus voidaan aloittaa. Ainoastaan asennuksesta vastaava insinööri voi tehdä sen. Paineet ovat korkeat. Profiililevyt on asennettava heti ja mahdollisimman nopeasti noudattaen tietysti äärimmäistä tarkkuutta samalla, kun erittäin kallis kone odottaa käyttämättömänä, kuten myös lukuisat kärsimättömät rakennustyömaan työntekijät.

Leica GS18 T

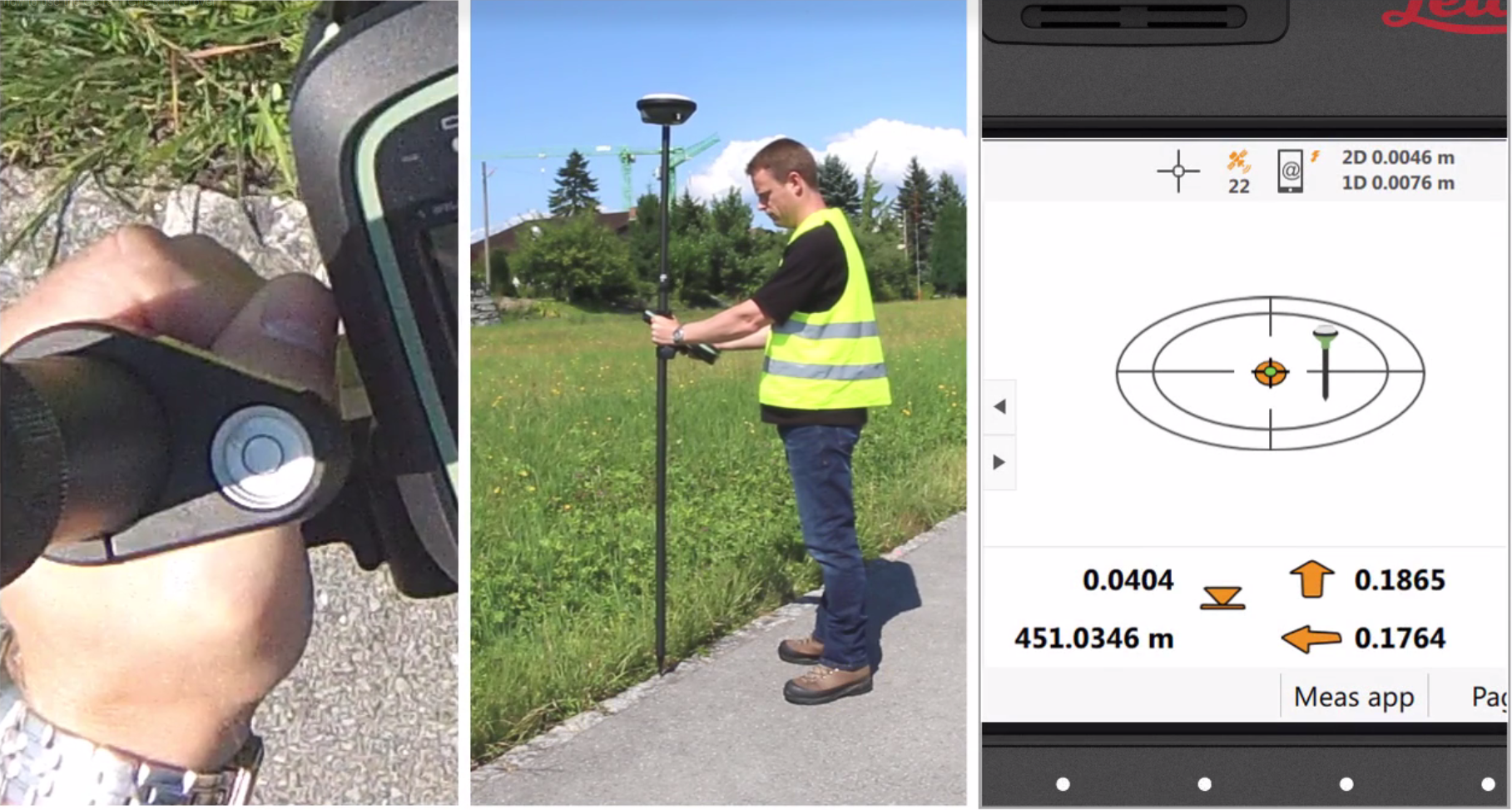

Asetukset perinteisellä liikkuvalla GNSS RTK -vastaanottimella voivat viedä aikaa

Asettaminen perinteisellä liikkuvalla GNSS RTK -vastaanottimella on aikaa vievää ja järjestelmällistä. Tällöin sauvaa on pidettävä kohtisuorassa ja asetustietoja on katsottava samaan aikaan vastaanottimen näytöltä siirtäessä samalla sauva paikoilleen. GNSS-sijainti lasketaan antenniin, joka on kiinnitetty 1,8 m:n tai 2 m:n sauvaan. Jotta näytössä näkyvät tiedot olisivat virheettömiä, sauvaa on pidettävä kohtisuorassa keskittämällä sauvan kupla.

Sijainnin tarkka asetus edellyttää useiden eri tehtävien suorittamista samanaikaisesti:

  • Asetusohjeiden ja -arvojen tarkkailu vastaanottimen näytöstä
  • Käveleminen ja suuntaaminen: Sauvan siirtäminen vaadittuun asentoon, jotta merkintäarvot olisivat lähes nolla-arvossa
  • Sauvan varmistaminen kohtisuoraan keskittämällä sauvan kupla

Leica GS18 T

Yksinkertainen asetus uudella Leica GS18 T -ratkaisulla. Sauvan kuplan tarkkaileminen ja sauvan pitäminen kohtisuorassa (kuvan mukaisesti) ovat historiaa.

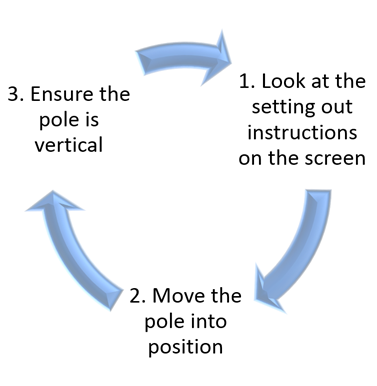

Näiden tehtävien suorittaminen samanaikaisesti on erittäin vaikeaa, ne halutaan usein suorittaa soveltaen toistuvaa prosessia:

Leica GS18 T

Toistuva prosessi vaaditaan, koska asettaessa sauva 3. vaiheessa kohtisuoraan keskittämällä kupla antennin siirtäminen on todennäköisesti tarpeen, jolloin on palattava uudelleen 1. vaiheeseen asetusohjeiden tarkistamiseksi näytöltä. Sen jälkeen on toistettava 2. vaihe sauvan asennon säätämiseksi jne. Jotta sijainnin asetustarkkuus olisi riittävä, prosessi on todennäköisesti suoritettava kaksi tai kolme kertaa. Se ei ole erityisen vaikeaa, mutta sen oikeaoppinen suorittaminen vie aikaa.

Kuvittele nyt asettavasi profiililevyt tarkoin ja suorittavasi toistuvan asetusprosessin jokaisen levyn kohdalla kaivukoneen ja työntekijöiden odottaessa. Stressitaso on tällöin todennäköisesti korkeampi ja virheiden vaara suurempi, mikä hidastaa prosessia entisestään.

Kuvittele, että asetus onnistuisi ilman toistuvaa prosessia.

Se on nyt mahdollista käyttäen Leica GS18 T -ratkaisua kaltevuuskompensoinnilla. GS18 T on ensimmäinen liikkuva GNSS RTK -vastaanotin, joka mahdollistaa merkitsemisen kaltevalla sauvalla. GS18 T yhdistyy täydellisesti Leica Captivate -kenttäohjelmistoon, joten kaltevuuskompensoidut mittaukset voidaan suorittaa ohjelmiston millä tahansa sovelluksella. Pisteiden, linjojen, teiden ja muiden kohteiden mittaus ja merkintä on mahdollista kaltevalla sauvalla.

Leica GS18 T

Uusi Leica GS18 T – poikkeaa kaikista muista GNSS-antureista

Miten kaltevuuskompensointi toimii ja miksi toistuva asetusprosessi ei ole enää tarpeen? Leica Geosystems kehitti GS18 T-malliin erityisen IMU:n ja patentoidun tavan yhdistää IMU:n ja GNSS-tiedot. Tämän uuden teknologian ansiosta kunkin mittauksen kaltevuussuunnan laskemiseen ei tarvita enää magnetometriä. Kaltevuuskompensoinnilla varustettu GS18 T on kalibrointivapaa ja anturi on suojattu magneettiselta häiriöltä. GS18 T poikkeaa kaikista muista markkinoilla saatavilla olevista kaltevuuskompensoiduista GNSS-antureista, sillä sitä voidaan käyttää mittaamisen lisäksi myös merkitsemiseen.

Asetuksien suorittaminen on huomattavasti helpompaa, koska kaltevuuskompensoinnin ansiosta kuplan keskittäminen ei ole enää tarpeen sauvan pitämiseksi kohtisuorassa. Tämä tarkoittaa, että GS18 T-ratkaisulla insinöörin on suoritettava pelkästään seuraavat asetusvaiheet:

  • Asetusohjeiden ja -arvojen tarkkailu vastaanottimen näytöstä
  • Sauvan pään siirtäminen vaadittuun asentoon, jotta merkintäarvot olisivat lähes nolla-arvossa

Leica GS18 T

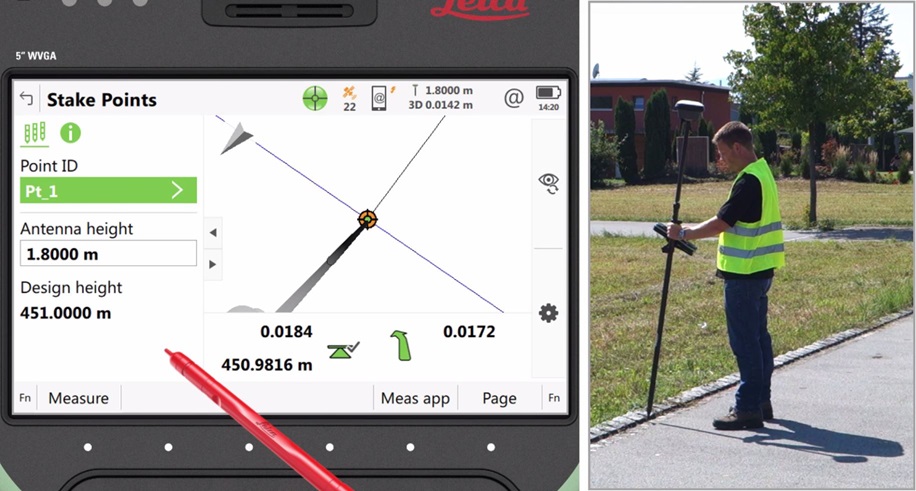

Intuitiivista rajaamista: GS18 T-ratkaisun avulla sauvan sijainti ja sauvan pään etäisyys merkintäpisteeseen näkyvät reaaliajassa tehokkaalla 3D-näytöllä varustetussa vastaanottimessa.

Seuraava videosarja antaa lisätietoa sen toimintaperiaatteesta:

Koska insinöörin ei tarvitse enää varmistaa sauvaa kohtisuoraan keskittämällä sauvan kupla, prosessia ei tarvitse enää toistaa. Asetus on huomattavasti helpompaa ja nopeampaa kuin aikaisemmin.

Uuden Leica GS18 T -ratkaisun avulla asetus onnistuu nopeasti, luotettavasti ja tarkasti ilman vaivaa ja huomattavaa stressiä. Työtehtävistä suoriudutaan nyt nopeasti.

Pyydä esittelyä, jos haluat kokeilla uutta GS18 T-ratkaisua itse.

Jos haluat kokeilla maailman nopeimmin liikkuvaa GNSS RTK -vastaanotinta itse, ota yhteyttä paikalliseen Leica Geosystems -jakelijaan ja pyydä esittelyä. Esittelyjä on saatavilla marraskuusta 2017 alkaen. Leica Geosystemsin jakeluverkosto on käytettävissänne.

Paul Dainty

Paul Dainty
Leica Geosystemsin sovellusinsinööri
