Dyb stabilisering med pladsstøbt pilotering

Referencehistorie

Forfatter: Karina Lumholt

I den lille landsby Aalen i det sydvestlige Tyskland bygger Palm Paper Factory GmbH en ny papirfabrik på sandgrund. Projektet til en halv million euro afsluttes i 2022 og vil omfatte tunge papirmaskiner i et stort bygningskompleks. Derfor skal fundamentet stabiliseres med støbt betonpilotering.

Det østrigske entreprenørfirma Hilti&Jehle har kontrakten på piloteringsarbejdet, som kommer til at tage ca. seks måneder. Hilti&Jehle har arbejdet med maskinstyring siden 2013 og anvender Liebherr LRB355-maskinen, en alsidig maskine med en vægt på 105 tons og en udstrakt højde på op til 33,5 meter. Den kraftfulde maskine er udstyret med den nye Leica iCON iRP3 -maskinstyringsløsning til borerigge og rammemaskiner fra Leica Geosystems.

"Vi borer den udvendige kappe ned i jorden. Sneglen i midten fjerner jorden, og derefter hældes beton, forstærket med en jernkappe, ned i hullet", forklarer Markus Mähr, projektleder hos Hilti&Jehle.

Opgaven udføres langt hurtigere takket være iRP3's automatiske navigationsfunktion. Markus Mähr vurderer, at de kan pilotere mere end 40 pæle om dagen sammenlignet med kun 30 pæle uden maskinstyring.

"En af fordelene ved at bruge et digitalt mønster på løs jord som denne er, at traditionel afmærkning med spray let forsvinder, når det regner, og når maskinerne arbejder på stedet. Det er naturligvis ikke tilfældet med et digitalt mønster", siger Markus.

En Liebherr-integreret løsning


En Liebherr-integreret løsning

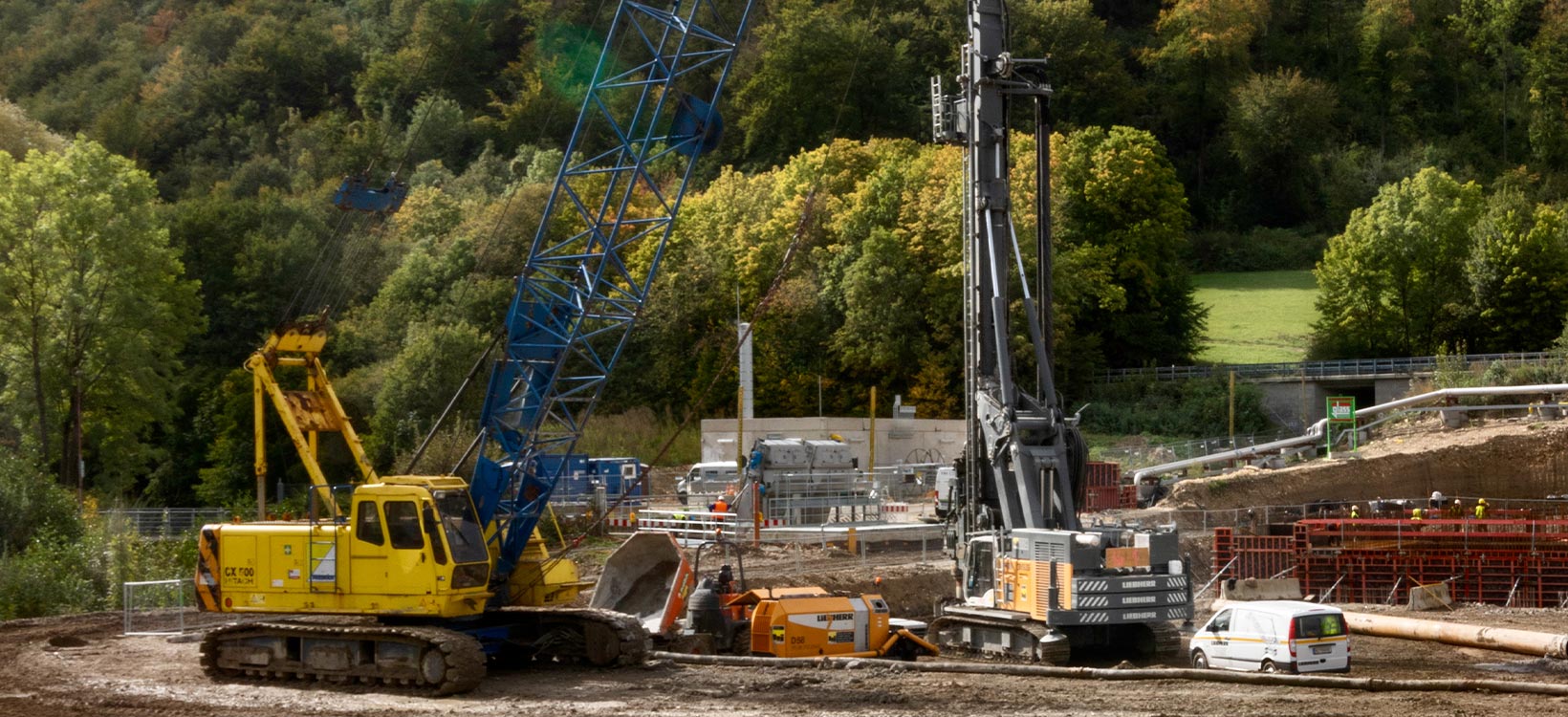

En Liebherr LRB355-rammemaskine udstyret med maskinstyring fra Leica Geosystems

Maskinen i Aalen er et eksempel på en maskinstyringsløsning fra Leica Geosystems, der er integreret med Liebherrs egen sensorkonfiguration. Den er et eksempel på en "Leica-forberedt" levering, hvor maskinen leveres med alle kabler fra Liebherr-fabrikken og med Liebherrs egne sensorer.

"Fordelen ved at få en maskine leveret "Leica-forberedt" er, at vi kan installere maskinstyringsløsningen og derefter have en fuldt driftsklar maskine inden for kun to timer", forklarer Reto Bardill, teknisk support fra Leica Geosystems.

Integrationen mellem Leica Geosystems' maskinstyringsløsning og Liebherr-rammemaskinen går endnu videre. Leica iRP3 kommunikerer direkte med Liebherrs PDE-system (Process Data Recording). Det betyder, at as built-information eksporteres direkte til Liebherrs eget system til dataregistrering og as built-rapportering.

"Faktisk anbefalede Liebherr at installere iPR3-piloteringsløsning på rammemaskinen", forklarer Mähr.


Udforsk nye muligheder med Leica MC1

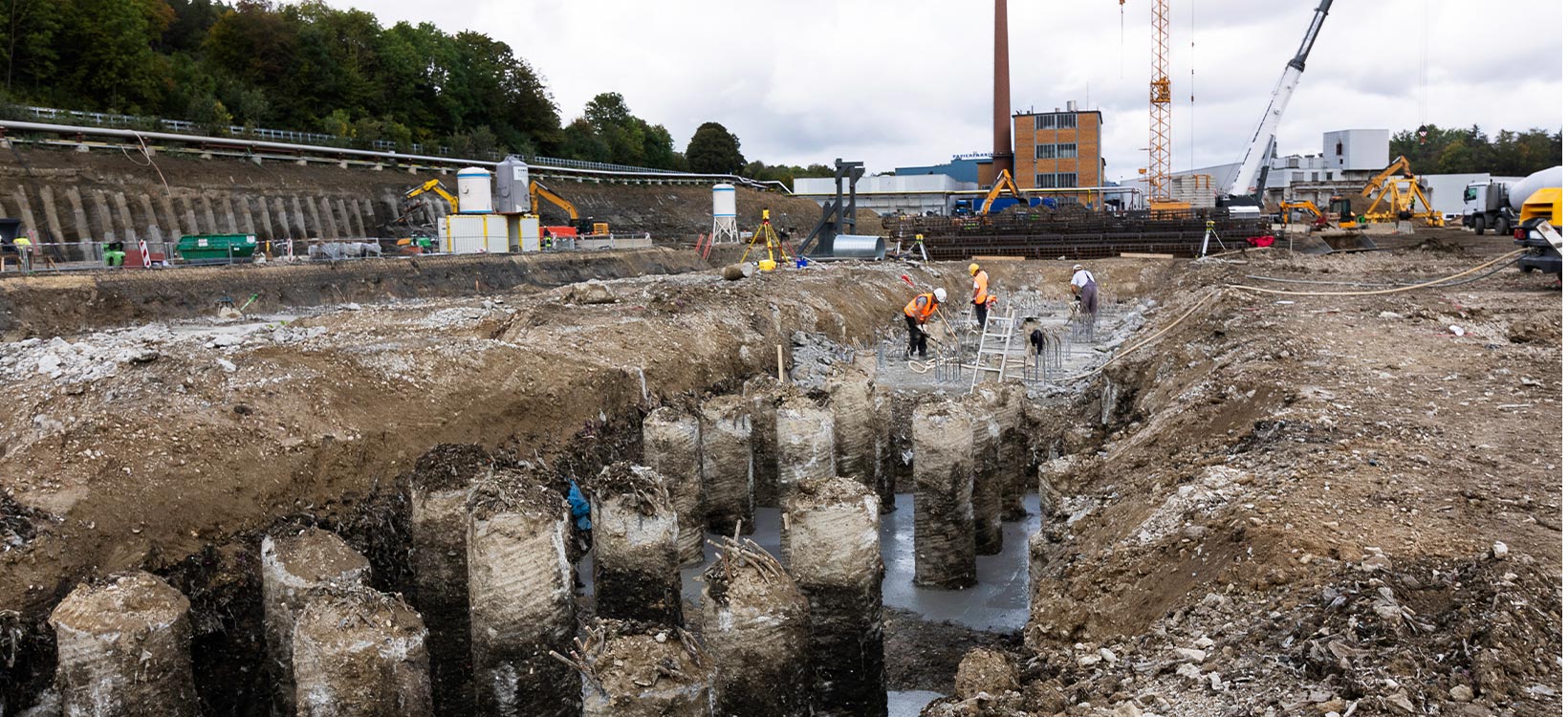

Pæle stabiliserer det bløde underlag til opførelsen af en ny fabrik.

Den nye software Leica MC1 giver rammemaskinens operatør en mere intuitiv og grafisk brugerflade. Køreskærmen kan sættes op til cylindervisning , så operatøren har et overblik over de færdige og de resterende funderingspæle.

Som en del af den komplette løsning, der leveres af Leica Geosystems, supporterer Leica MC1 nu det cloudbaserede samarbejdsværktøj Leica ConX, der giver brugerne mulighed for at dele, visualisere og rapportere data i realtid. ConX bruges af Hilti&Jehle til både modeloverførsler og fjernkommunikation. Bardill logger på ConX fra sit kontor i Schweiz til panelet på maskinen i Tyskland til fjernundervisning, fejlfinding og kommunikation.

"Den nye maskinstyringsløsning til borerigge og rammemaskiner har nye funktioner og supporterer filformaterne IREDES, KOF og LandXLM med det nye, brugervenlige 3D-interface i Leica ConX," forklarer Petter Heyerdahl, produktchef for borerig-løsninger hos Leica Geosystems.
