Generelt overblik: Udvid din virksomhed med 3D-laserscanning
31. august 2020
Nelson Boquin stiftede sin topografi-virksomhed for syv år siden efter 17 år i branchen. Nelson Surveys med hovedsæde i Seaford, Australien, tilbyder topografiske services ved nogle af de største infrastruktur-projekter i det sydlige Australien. Uanset om det er bygning af jern- eller betonbroer, bygninger eller veje kan Nelson Surveys sige præcis, hvad der findes på stedet, og dermed levere vigtig information til byggeprojekterne. Boquin har længe været kunde hos Leica Geosystems og forklarer, hvorfor investering i udstyr til laserscanning indgår i hans vækststrategi
Fordelen for virksomheden: praktisk case fra projekt med ombygning af motorveje
Med få ord er der situationer, hvor brug af 3D-laserscanning er det bedste fokus, og de fordele, den medfører Det betyder også, at vi kan vise kunderne nye typer produkter. Eksempelvis har vi for nylig brugt Leica ScanStation P30 til at 3D-registrere geometrien på en motorvej til et genopbygningsprojekt hos en lokal rådgiver.
Med de data, der er registreret med en laserscanner, er det meget nemmere at vise dele af en overflade, som ellers ville blive overset. I dette tilfælde havde de registerede motorveje i visse tilfælde en hældning på mindre end 0,2 %, og altså utroligt plane, hvor karakteristika nemt overses. Både vi og rådgiveren var meget imponerede over den detaljegrad, som teknologien med laserscanning kunne levere. Siden dette projekt har vi lavet andre lignende scanninger for samme kunde.
Et komplet billede: "Fanger hele området, ikke bare dele"
Der er situationer, hvor det er nødvendigt med en høj detaljegrad, og med laserscanning kan man opnå det.
Når man lægger den sidste overflade på motorvejen, placerer vi kontrolpunkter, som vi arbejder ud fra, mens vi bevæger os med den indbyggede indstilling "polygonal" på ScanStation P30. På denne måde fik vi meget nøjagtige resultater, faktisk har dette været den mest nøjagtige scanningsløsning, jeg til dato har brugt. Med en fast station ville vi kunne kontrollere motervejens overflade for hver 10 meter, så områderne mellem de punkter altså ville blive overset. Med ScanStation P30 blev hele motorvejens overflade dækket. Fordi vi kunne registere hele området og ikke bare dele af det, kunne vi registrere meget mere værdifuld information, og vi kunne vise, hvordan informationen blev registreret med en laserscanner i forhold til det, man ville have gjort med en fast station.
For os og for kunden betyder det, at vi meget hurtigt kan isolere problematiske områder på overfladen uden at skulle søge specifikt efter dem, som vi ville skulle tidligere. Vi afdækker problemer, der ikke er afdækket i denne fase med de andre metoder, hvilket betyder, at vi har begrænset problemerne for kunden. Fra leverandørens og partnerens synspunkt kan det blive en afgørende alliance.
Scanningsgrad ved høj hastighed og tidsbesparelse på lang sigt
På bare halvanden time blev opmålingen klaret med ScanStation P30, inklusive billeder og kontrolpunkter. Fordi vi brugte en polygon-indstilling med scanneren, blev skyen af punkter registreret og geo-henvist direkte i felten.
Polygon-indstillingen er fantastisk, også til alle dem, der bruger laserscannere i P-serien, da funktionerne er med til at fastholde scanningskvaliteten til kontrol af arbejdet. Når scanningerne registreres i felten, er tidsbesparelserne givet. Skulle samme arbejde have været udført med en fast station, ville det være gået hurtigere, og motorvejen var blevet kontrolleret for hver 10 meter, men de kritiske områder kunne være blevet overset i de intervaller på 10 m. Fordi ScanStation P30 dækkede hele motorvejen, overser man ikke noget og sparer mere tid på lang sigt.
Kortlægning med realistisk klarhed: letlæselige rapporter
Vi kan tilbyde vores kunder mange typer rapporter med løsningen med laserscanning, og det skaber ekstra værdi. Vi bruger Leica Cyclone 3DR til at konvertere vores data fra felten til endelige afleveringer i DWG- og PDF-format til kunden, fordi det er meget hurtigt at få resultaterne.
Data fra ScanStation P30 integreres perfekt fra en softwareapp til en anden, fordi de allerede var geohenvist gennem polygon-indstillingen på scanneren. Cyclone 3DR indeholder en række redskaber, der kan justeres og tilpasses og kan bruges til at udarbejde forskellige leveringer og 3D-rapporter.

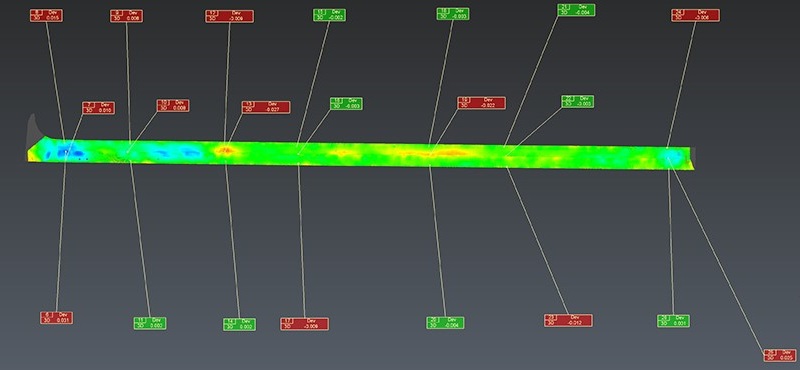

I dette projekt blev den designede overflade såvel som skyen af punkter indlæst i Cyclone 3DR for at skabe heatmaps og tværsnit af dele og rapporter om afvigelser til den lokale rådgiver. Efterfølgende kan dataresultaterne adskilles med farve for at isolere interessante og problematiske områder. Inspektionsprogrammet til belægningen blev også brugt til at kontrollere hældningen.
Brugen af 3D-laserscanner til vores udbud af services har allerede givet vores forretning mulighed for at vokse. Det giver os en fordel som partner, særligt på vores område civil infrastruktur, hvor nøjagtighed er afgørende. Det er endnu et redskab i vores værktøjskasse, ideelt til situationer, hvor der er brug for 3D-data af høj kvalitet til at identificere mere værdifuld information og nemt finde interesseområder.
