Översiktsvy: Utöka verksamheten med 3D-laserskanning
den 31 augusti 2020
Nelson Boquin skapade sitt mätföretag Nelson Surveys för sju år sedan, efter sjutton år i branschen. Hans företag finns i Seaford, Australien och erbjuder mätundersökningar för några av de mest stora infrastrukturprojekten i södra Australien. Oavsett om det gäller konstruktion av broar, byggnader eller vägar i stål eller betong kan Nelson Surveys visa exakt vad som finns på plats, och erbjuda viktig information till olika byggprojekt. Nelson Boquin har varit kund hos Leica Geosystems länge och han förklarar varför investeringar i laserskanningsteknik är en del av företagets tillväxtstrategi
Affärsfördelar: fallstudie av projektet med ombyggnad av vägar

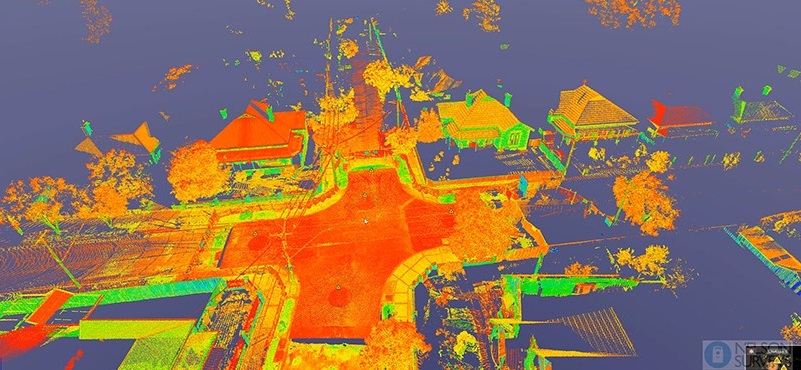

Kort sagt: det finns det situationer där det är bäst att använda en 3D-laserskanner och de fördelar det innebär. Det innebär också att vi kan visa kunderna nya leveranstyper. Till exempel använde vi nyligen Leica ScanStation P30 för att fånga 3D-geometrin på en omkonstruktion av en väg .
Med den data som registreras av en laserskanner blir det mycket lättare att se alla delar av en yta – delar som annars är lätta att missa. I det här fallet hade vägarna ibland mindre än 0,2 % lutning, vilket innebär att de är otroligt platta. Vi var imponerade av den detaljnivå som laserskanningsteknik levererade. Efter det här projektet har vi genomfört andra liknande skanningar för samma kund.
En fullständig bild: ”Registrera hela området, inte bara sektioner”
Det finns tillfällen då en hög detaljnivå behövs och då gör laserskanning det enkelt att lösa uppgiften.
När vägens yta byggdes placerade vi kontrollpunkter som vi strålade till när vi rörde oss tillsammans med den integrerade ”polygonala” applikationen i ScanStation P30. Detta innebar mycket exakta resultat och det här är faktiskt den mest exakta skanninglösning jag har använt. Med hjälp av en totalstation skulle vi ha kontrollerat vägytan var 10:e meter, vilket innebär att vi skulle ha missat områdena mellan dessa sträckor. Men med ScanStation P30 täcktes hela vägytan. Att kunna fånga hela området, inte bara sektioner, innebar att vi kunde registrera mer värdefull information och visa hur informationen samlades in med hjälp av en laserskanner jämfört med vad som skulle ha gjorts med en totalstation.
Både för oss och för kunden gick det mycket snabbt att isolera problemområden på ytan utan att behöva leta efter dem specifikt, något vi var tvungna att göra tidigare. Numera upptäcker vi problem som inte har hittats i detta skede tidigare när vi har använt andra metoder. Det innebär dessutom att vi har minskat problem för kunden. Resultatet är att du kan bli den partner och leverantör som kunderna väljer i första hand.
Hög skanningshastighet och långsiktiga tidsbesparingar
På bara en och en halv timme gjordes ScanStation P30-undersökningen, inklusive bilder och kontrollpunkter. Eftersom vi använde en polygonal applikation med skannern registrerades punktmolnet och georefererades direkt ute i fält.
Det polygonala programmet är dessutom fantastiskt för alla som använder en laserskanner i P-serien eftersom funktionerna hjälper till att bibehålla den höga kvaliteten i alla data. Vi sparar enormt mycket tid på att registrerat skanningar på fältet. Att göra samma arbete med en totalstation skulle ha gått snabbare och vi hade kontrollerat vägen var 10:e meter men det hade samtidigt inneburit att vi kunde ha missat viktiga områden mellan dessa intervall. Eftersom ScanStation P30 täckte hela vägen missade vi ingenting och sparar samtidigt mer tid på lång sikt.
Kartläggning med realistisk skärpa: lättlästa rapporter
Vi kan erbjuda våra kunder många olika typer av rapporter med hjälp av laserskanningslösningen och det är ett verkligen ett stort plus. Vi använde Leica Cyclone 3DR för att omvandla våra fältdata till slutleveranser i DWG och PDF-format för kunden eftersom det går otroligt snabbt att få resultaten.
Scanstation P30-data integreras sömlöst från ett program till ett annat eftersom det redan georefereras via ett polygonalt program i skannern. Cyclone 3DR innehåller en rad anpassningsbara verktyg som kan användas för att skapa olika 3D-resultat och rapporter.

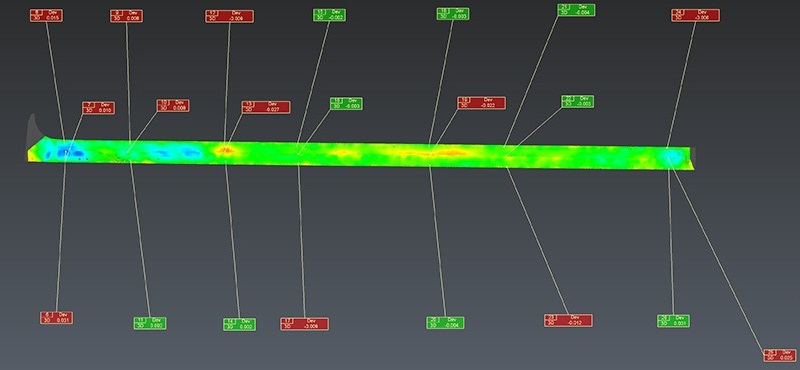

I detta projekt laddades konstruktionsytan in i Cyclone 3DR och i punktmolnet för att generera värmekartor samt tvärsnitt och avvikelserapporter för det lokala rådet. Den färdiga datan kan sedan separeras med färg för att isolera områden av intresse och problemområden. Undersökningsresultatet användes även för att kontrollera lutningen.
Användningen av 3D-laserskannern till vårt utbud av tjänster har redan gjort det möjligt för oss att utöka vår verksamhet. Det ger oss en fördel som partner, särskilt inom infrastrukturområdet där noggrannhet är avgörande. Det är ett annat verktyg i vår verktygslåda, perfekt för situationer där man behöver 3D-data av hög kvalitet för att identifiera mer värdefull information och enkelt hitta intressanta områden.
