Znajdujący się w samym sercu Dubaju Burj Al Arab jest symbolem architektonicznej innowacji i luksusu. Ten kultowy 320-metrowy hotel, przypominający powiewający żagiel tradycyjnej arabskiej łodzi, stał się synonimem panoramy Dubaju od czasu jego ukończenia w 1999 roku.

Z biegiem lat, jak każdy żywy budynek, który stoi od ponad dwóch dekad, Burj Al Arab przeszedł różne zmiany, od drobnych renowacji po znaczące dodatki do jego pięknego wnętrza. Zmiany te sprawiły, że jego oryginalne plany stały się przestarzałe. Aby temu zaradzić, podjęto się monumentalnego zadania: stworzenia bardzo dokładnego skanu 3D całego hotelu.

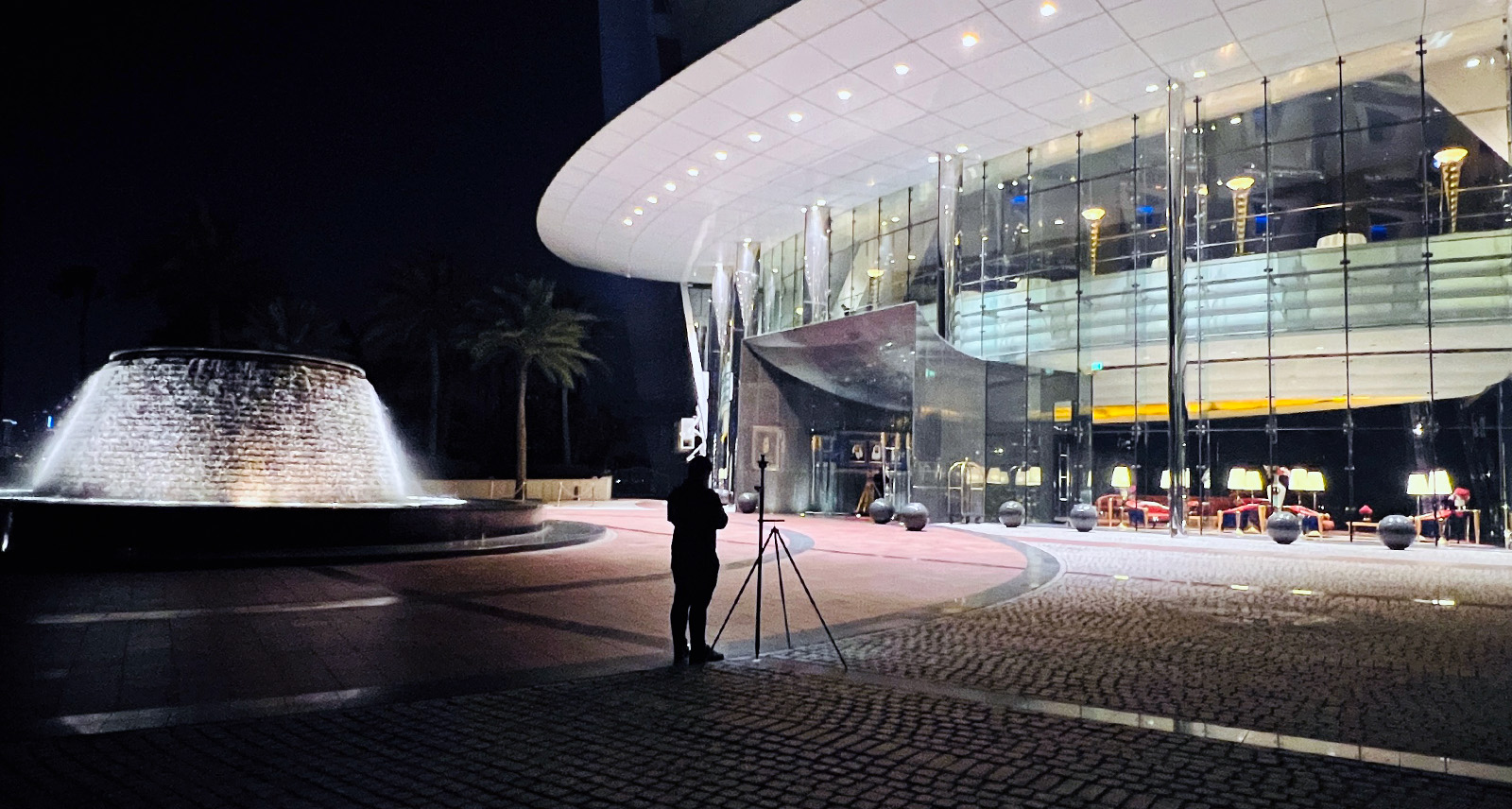

Aby uniknąć zakłóceń dla gości tego 7-gwiazdkowego hotelu, zespół PRD Survey pracował w godzinach od 1:00 do 5:00. Źródło - PRD Survey.

Pokonywanie wyjątkowych wyzwań związanych z pomiarami

To ważne zadanie powierzono firmie PRD Measurement Solutions, doświadczonemu i niezawodnemu multidyscyplinarnemu doradztwu w zakresie pomiarów Strata i specjalistycznych rozwiązań pomiarowych. Kierowany przez Chrisa McGinty, biegłego geodetę i kierownika działu pomiarów w PRD Measurement Solutions, zespół napotkał wyjątkowe wyzwania.

Po pierwsze, musieli skrupulatnie zminimalizować wszelkie zakłócenia dla gości cieszących się luksusowym 7-gwiazdkowym doświadczeniem. Wymagało to pracy w trudnym przedziale czasowym między 1:00 a 5:00 rano. Co więcej, skomplikowana konstrukcja Burj Al Arab, charakteryzująca się zakrzywionymi powierzchniami i obniżonymi podłogami, wymagała najwyższej precyzji i dbałości o szczegóły.

„Charakterystyczna architektura Burj Al Arab stanowiła wyjątkowo trudne wyzwanie pomiarowe” - wyjaśnia Chris McGinty. „Dzięki rozległemu atrium obejmującemu około 60 pięter, cofniętemu w skomplikowanych krzywiznach i pozbawionemu jakichkolwiek prostych linii w budynku, musieliśmy zastosować różnorodne techniki i technologie, aby zagwarantować zarówno dokładność, jak i wydajność”.

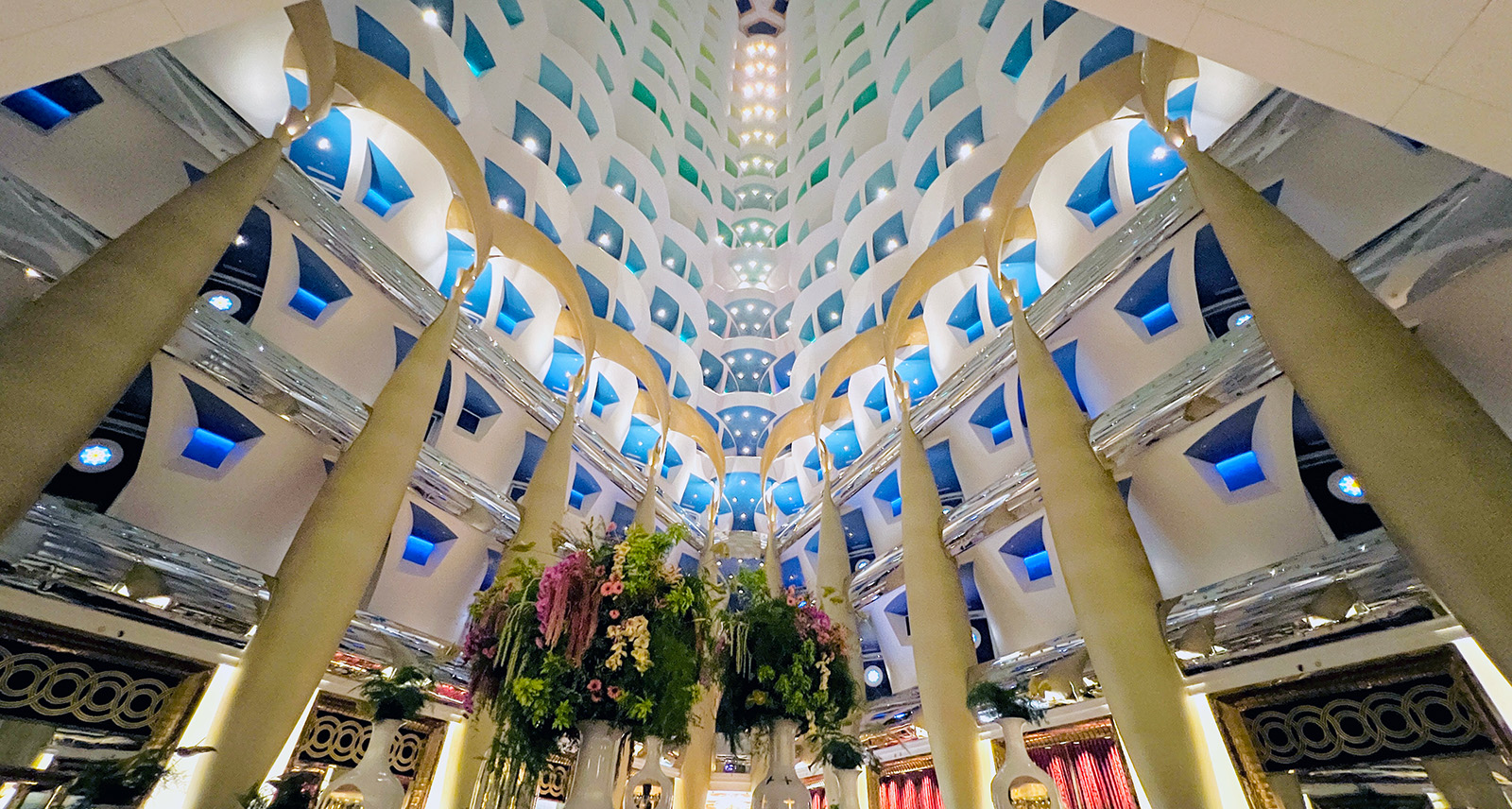

Oszałamiające atrium Burj Al Arab z wieloma piętrami i skomplikowanymi krzywiznami tworzy wymagające środowisko skanowania. Źródło: PRD Survey.

7- gwiazdkowy pomiar dla 7- gwiazdkowego hotelu

Podejście zespołu obejmowało wykorzystanie GNSS do georeferencji zewnętrznej, zastosowanie tachimetrów do precyzyjnych pomiarów pionowych i poziomych oraz wykorzystanie skanera laserowego Leica RTC360 3D do szybkiego i szczegółowego rejestrowania rzeczywistości. W połączeniu z aplikacją Leica Cyclone FIELD 360, proces skanowania staje się jeszcze bardziej usprawniony.

„Bez RTC360 osiągnięcie wymaganego poziomu szczegółowości w określonym czasie byłoby prawie niemożliwe” - podkreśla McGinty. „Wyjątkowa szybkość i precyzja skanera odegrały kluczową rolę w dotrzymaniu napiętych terminów przy jednoczesnym zachowaniu najwyższych standardów dokładności. Co ważne, ze względu na rygorystyczne wymagania bezpieczeństwa, byliśmy w stanie dostarczyć tylko jeden skaner RTC360, ale okazał się on wystarczający do ukończenia zadania w wyznaczonym terminie”.

Joe Virtudazo i Mark Venenciano, starsi geodeci w PRD Survey, używają aplikacji Cyclone FIELD 360 do przeglądania i rejestrowania chmury punktów bezpośrednio w terenie. Źródło - PRD Survey.

Co więcej, proces skanowania został skrupulatnie zaplanowany i wykonany. Rozpoczął się on od zewnętrznego georeferencjonowania przy użyciu GNSS w celu ustalenia punktów kontrolnych, a następnie utworzenia zamkniętej pętli wokół budynku przy użyciu tachimetrów. Następnie zespół przeprowadził trawersowanie wewnętrzne, zaczynając od parteru i przechodząc w górę przez atrium. Skanowanie przeprowadzono za pomocą skanera RTC360, pracując od poziomu gruntu do szczytu, piętro po piętrze, zapewniając dokładność każdego poziomu piętra. Zastosowano również precyzyjne poziomowanie, aby zagwarantować wypoziomowanie każdego piętra.

Dwóch starszych geodetów z zespołu PRD, Joe Virtudazo i Mark Venenciano, skomentowało wydajność pracy w terenie - „Skaner laserowy Leica RTC360 3D rewolucjonizuje rzeczywistość 3D. Skanując z prędkością 2 milionów punktów na sekundę i wykonując skany w wysokiej rozdzielczości w mniej niż dwie minuty, usprawnia procesy robocze dzięki automatycznemu łączeniu skanów w terenie i płynnemu transferowi danych, maksymalizując produktywność przy jednoczesnym zapewnieniu wyjątkowej dokładności i szczegółowości”.

„Przestrzegaliśmy standardowych praktyk geodezyjnych, ale nasze podejście wyróżniało nas na tle konkurencji” - wyjaśnia McGinty. „Połączenie technologii pozwoliło nam zachować tolerancje RICS pomimo napotkanych wyzwań technicznych i logistycznych”.

"Bez RTC360 osiągnięcie wymaganego poziomu szczegółowości w określonym czasie byłoby prawie niemożliwe". Źródło - PRD Survey.

Od chmury punktów do precyzji

Rezultatem skrupulatnego procesu skanowania laserowego był kompleksowy skan 3D Burj Al Arab, uzyskany z milimetrową dokładnością. Ten cyfrowy bliźniak oferuje wiele korzyści, w tym aktualne i precyzyjne plany dla przyszłych renowacji i konserwacji.

Rysunek liniowy 2D utworzony na podstawie chmury punktów. Źródło - PRD Survey.

Po powrocie do biura zespół korzysta z pakietu oprogramowania Leica Geosystems, w tym Leica Cyclone REGISTER 360 PLUS i Leica CloudWorx dla Revit, do przetwarzania i modelowania zebranych danych. Przejście z reprezentacji 2D do 3D nie tylko zapewnia bardziej szczegółowy wgląd, ale także zwiększa możliwości wizualizacji dla projektantów wnętrz i architektów. Służy jako cenne narzędzie do zachowania kultowej struktury, zapewniając jej ciągłe użytkowanie przez przyszłych gości.

„Klient był przyzwyczajony do pracy z chmurami punktów, co zmotywowało projektantów wnętrz do dostrzeżenia potencjału bardziej obszernych danych 3D” - wyjaśnia McGinty. „Projektant wnętrz docenia teraz wartość posiadania większej ilości danych”.

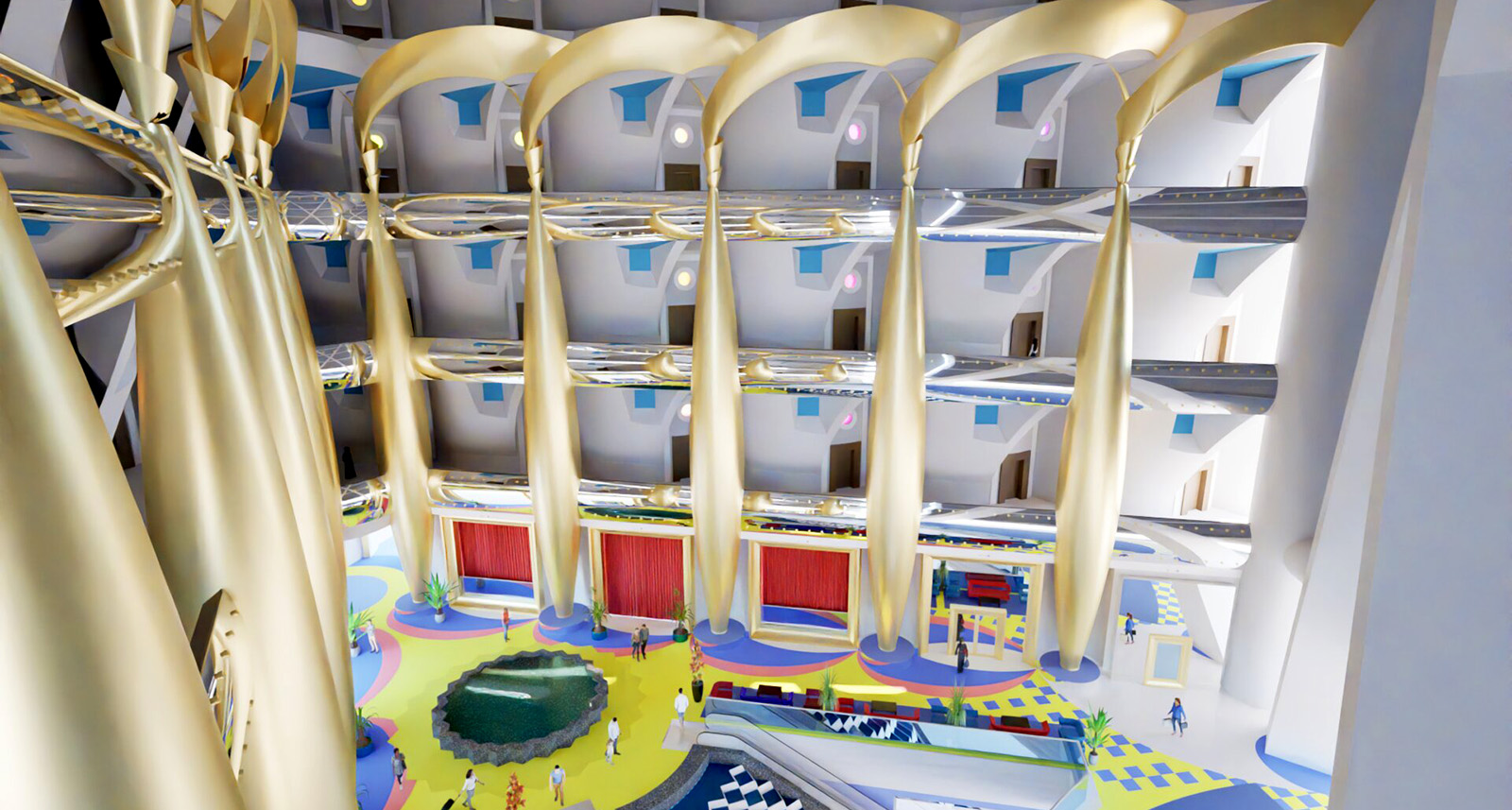

Jeden z końcowych wyników projektu, model 3D Atrium Burj Al Arab. Odwzorowanie 3D zapewnia bardziej szczegółowy wgląd i zwiększa możliwości wizualne dla projektantów wnętrz i architektów. Źródło: PRD Survey.

Skanowanie laserowe Burj Al Arab jest świadectwem synergii między najnowocześniejszą technologią a specjalistyczną wiedzą. Skanowanie laserowe nie tylko chroni ważny element dziedzictwa architektonicznego Dubaju, ale także toruje drogę dla przyszłych innowacji w zarządzaniu i projektowaniu budynków.
