Usprawnienie planowania urbanistycznego dzięki skanowaniu laserowemu 3D

Autor: Fernando Delgado, Carlos G. Guillermo Ramírez

Ponieważ mieszkańcy dużych miast coraz częściej szukają spokojniejszych, bardziej wiejskich miejsc, deweloperzy miejscy odnotowali wzrost popytu na mieszkania na przedmieściach. Hiszpańska Prádena del Rincón, mała wioska na północ od Madrytu, doświadczyła napływu mieszkańców wyprowadzających się ze stolicy Hiszpanii. Zapotrzebowanie mieszkańców przenoszących się na ten obszar przytłoczyło hiszpańskie władze urbanistyczne, które chcą nawigować i planować przemieszczanie się ludzi.

Chociaż w Hiszpanii dostępnych jest wiele źródeł informacji geoprzestrzennych, nie są one pomocne w przypadku małych miast i wsi, takich jak Prádena del Rincón, ponieważ istniejące mapy tego typu lokalizacji nie są obecnie wystarczająco szczegółowe lub są nieaktualne. Ponadto wioska została sklasyfikowana przez UNESCO i jest częścią Rezerwatu Biosfery Sierra del Rincón. Oznacza to, że istnieją przepisy dotyczące konserwacji zabytków, których należy przestrzegać, zwłaszcza w zakresie zrównoważonego rozwoju.

W rezultacie Ayuntamiento de Prádena del Rincón – gmina w prowincji i we Wspólnocie Madrytu – wybrała rozwiązania do skanowania laserowego 3D firmy Leica Geosystems, aby usprawnić pracę w terenie. Zestaw technologii usprawnia procesy planowania i stanowi elastyczną alternatywę dla aktualizacji informacji kartograficznych oraz właściwego dokumentowania budynków i unikalnych elementów konstrukcyjnych Prádena del Rincón w nieinwazyjny sposób.

Oprócz szczegółowej kartografii zespół projektowy składający się z urbanistów, techników i architektów chciał zaktualizować granice nieruchomości, elewacje oraz uzyskać lokalizację, plany pięter i układ nowo wymaganej infrastruktury oraz unikalne elementy dziedzictwa wioski. Wszystko to miało zostać osiągnięte w ramach jednego projektu, wystawiając Leica Geosystems na próbę.

Odpowiednie rozwiązania Leica Geosystems dla projektu

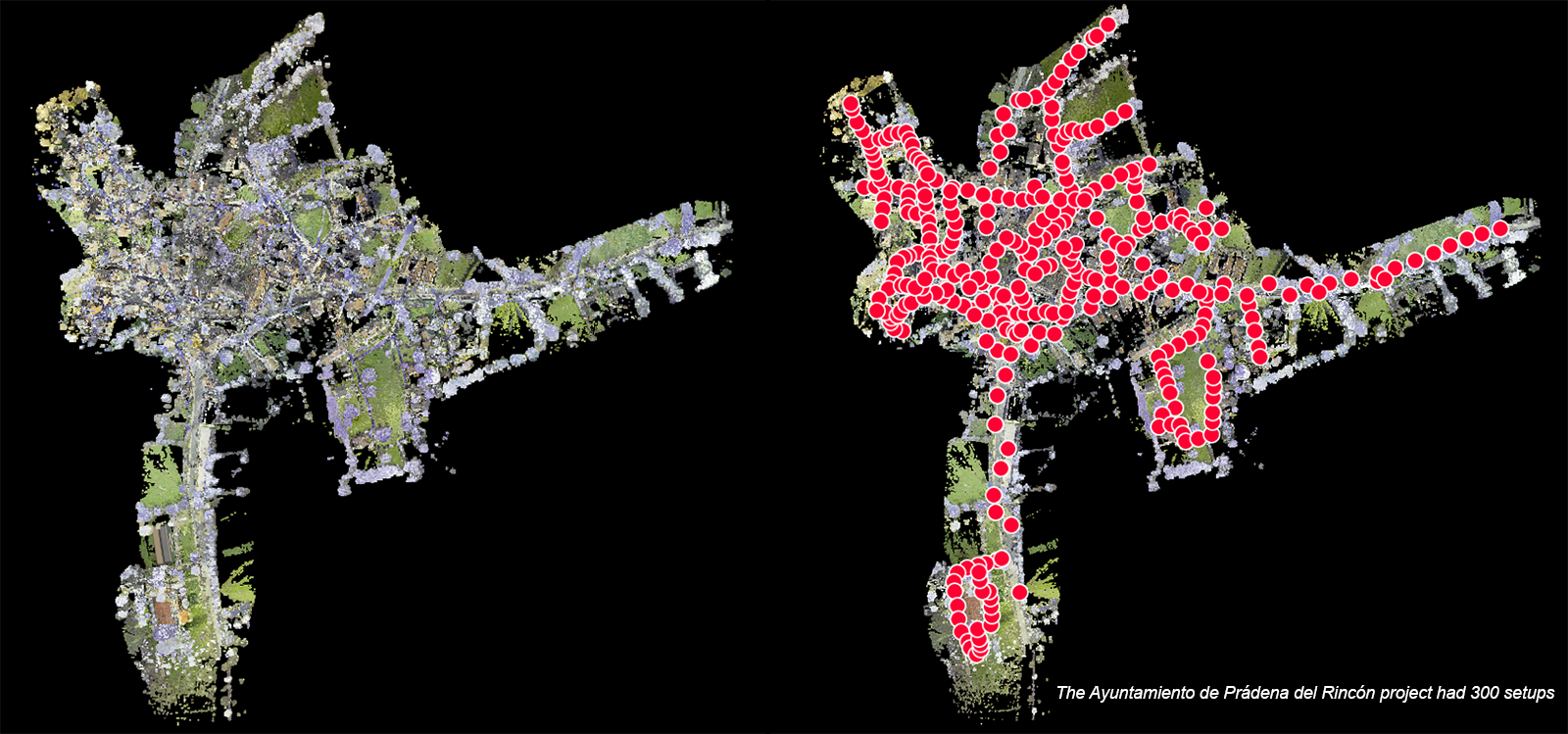

Jeśli chodzi o wymagania dotyczące projektu, Skaner laserowy 3D Leica RTC360 została wybrana jako właściwe rozwiązanie. Wysoce przenośny RTC360 został wybrany na podstawie jego zasięgu i dokładności, które były odpowiednie dla skali projektu, składającego się z 300 konfiguracji. Miało również na celu poprawę produktywności i umożliwienie podejmowania bardziej świadomych decyzji bezpośrednio na miejscu.

Carlos G. Guillermo Ramírez był architektem projektu Ayuntamiento de Prádena del Rincón. Komentuje: „RTC360 jest przyjazny dla użytkownika i łatwy w użyciu. Każdy, kto ma podstawowe umiejętności, może go obsługiwać. Skaner laserowy przerósł moje oczekiwania i osiągnął wszystkie cele projektu od samego początku. Dokonałem właściwego wyboru z RTC360 iz pewnością wykorzystam go w przyszłych projektach.”

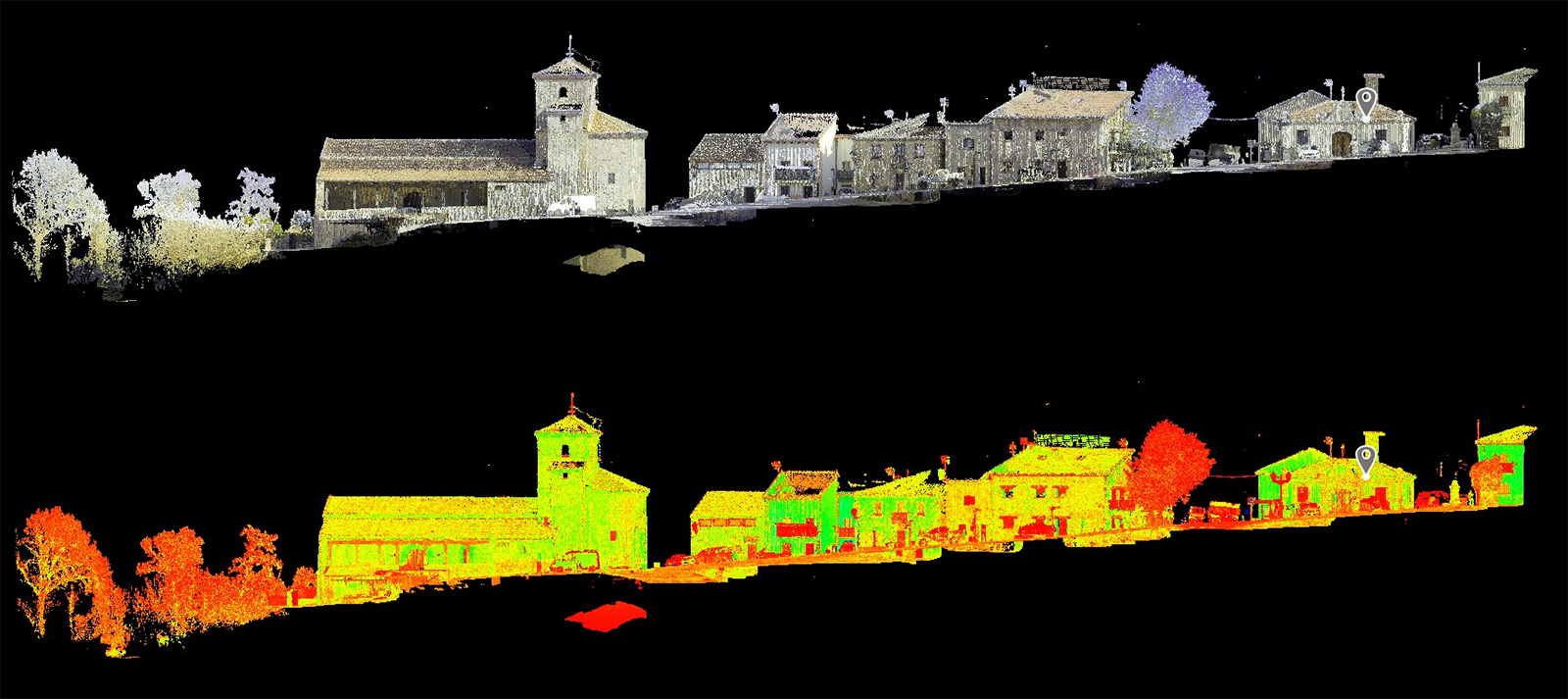

Dane zostały przetworzone w oprogramowaniu do rejestracji chmury punktów, Leica Cyclone REGISTER 360, aby dostarczać dokładne wyniki i szczegółowo wizualizować dane. To oprogramowanie może być używane jako samodzielna aplikacja lub wraz z innymi aplikacjami, a Ramírez i zespół przeprowadzają dodatkową rejestrację, czyszczenie, poprawianie i publikowanie w formacie LGS za pomocą Leica Cyclone PUBLISHER Pro. To pozwoliło im efektywnie zarządzać wszystkimi danymi w jednym pliku i importować modele IFC 3D. Oprócz oprogramowania Leica Geosystems, zespół korzystał również z Autodesk ReCap, AutoCAD i Revit w ramach codziennej pracy projektowej.

Tworzenie modeli 3D z fotografii panoramicznej otoczenia

Łącząc informacje z chmury punktów i fotografii tworzy szczegółowe plany, Cyfrowa przeglądarka rzeczywistości Leica TruView został również wykorzystany do łatwego udostępniania danych chmury punktów, modeli projektowych i znaczników. Produkty TruView umożliwiają każdemu w ekosystemie projektu dostęp, przeglądanie, analizowanie i współpracę przy użyciu danych rzeczywistości cyfrowej. Działa za pomocą łatwego w użyciu interfejsu, który nie wymaga umiejętności CAD ani 3D, umożliwiając wszystkim członkom zespołu projektowego dostęp do środowiska cyfrowej rzeczywistości z dowolnego miejsca, w dowolnym czasie, z dowolnego urządzenia.

TruView umożliwia również swoim użytkownikom dokonywanie pomiarów na zdjęciach panoramicznych w dowolnym punkcie całej wsi, umożliwiając tworzenie modeli 3D w celu oceny projektów mieszkaniowych i projektów na rzeczywistym terenie wsi. Na podstawie tych wyników można tworzyć dalsze wirtualne wycieczki i symulacje wszelkich przyszłych projektów.

Łatwość obsługi i szybkość dla inteligentnych modeli wiejskich

To rozwiązanie firmy Leica Geosystems było idealne dla projektu Prádena del Rincón, ponieważ odpowiadało potrzebom projektu pod względem szczegółowości, zasięgu i szybkości. Co najważniejsze, biorąc pod uwagę środowisko i historię tego konkretnego projektu, technologia pomaga mierzyć i zapewniać zrównoważone społeczności na przyszłość.

Guillermo Ramírez kontynuował: „Wybraliśmy produkty Leica Geosystems ze względu na zaufanie do ich urządzeń oraz łatwą/bezproblemową pracę w terenie i w biurze. Pracownicy Leica Geosystems byli bardzo cenni w tym projekcie, od pierwszego razu, kiedy byli zaangażowani, pokazując nam swoje różne rozwiązania, po pomoc w osiągnięciu naszych celów lub dodaniu większej wartości do naszych rezultatów."

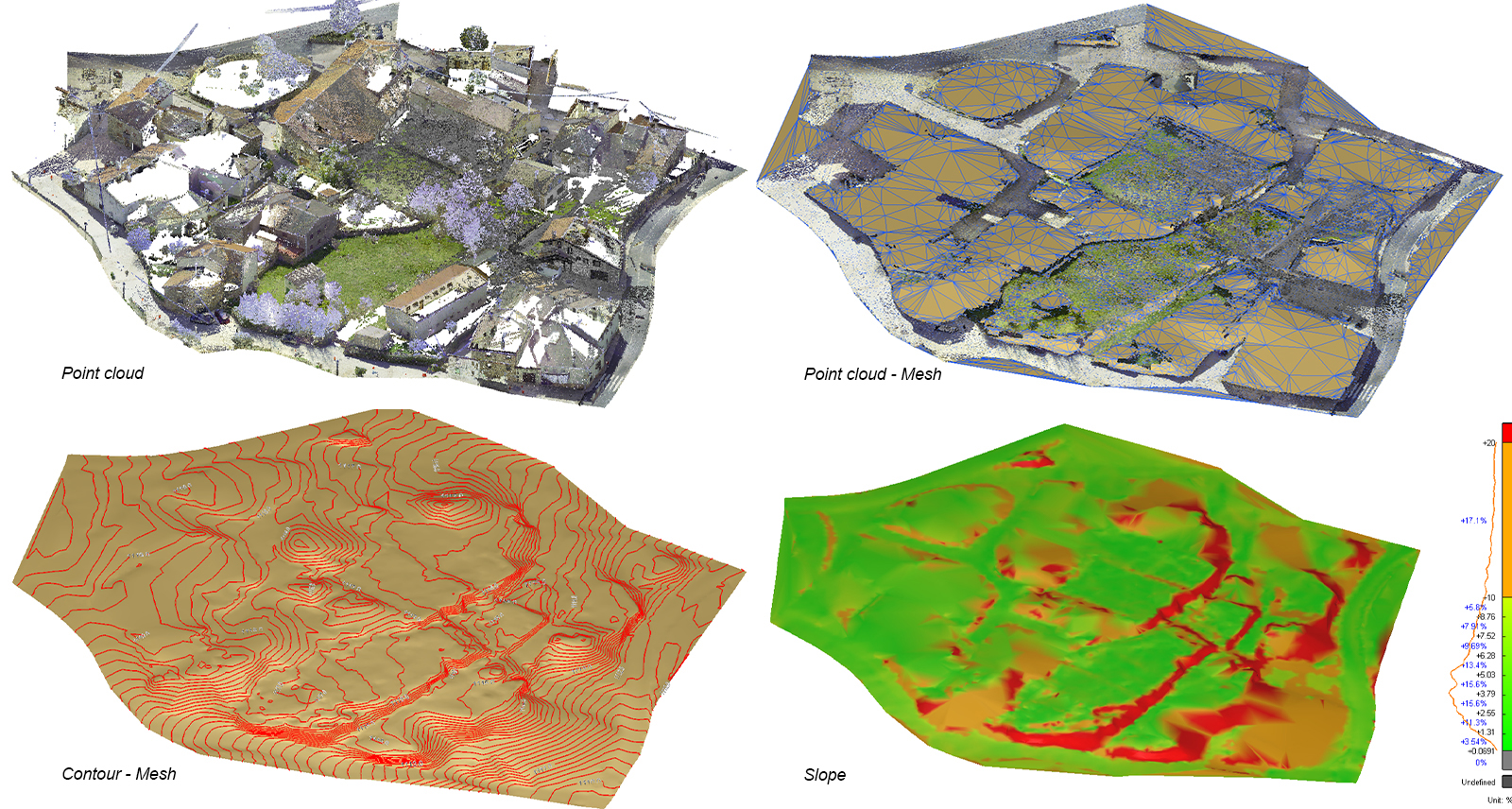

Wszystkie dane zebrane z Prádena del Rincón i okolic tworzą kartografię, plany pięter i plany elewacji, które następnie można wykorzystać do stworzenia cyfrowych modeli wysokości i symulacji projektu terenu. Pozostałe wioski, również będące częścią Rezerwatu Biosfery Sierra del Rincón, mają teraz podążać tą samą ścieżką gromadzenia danych i dokumentacji – przekazując wiedzę i najlepsze praktyki zdobyte dzięki technologii Leica Geosystems sąsiadom z wiosek.

Ostatecznym celem projektu jest wykorzystanie zebranych danych do stworzenia modelu „Inteligentnej wioski” w celu lepszego, szybszego i wydajniejszego zarządzania procesami planowania wsi w przyszłości.
