Połączenie nowoczesności z dziedzictwem kulturowym: tchnięcie nowego życia w historyczną strukturę za pomocą skanowania laserowego 3D

Autor: Matthew Dowell, kierownik działu Skaningu Laserowego / GIS w RM Surveys

Pan Matthew Dowell jest kierownikiem ds. skanowania laserowego i GIS w RM Surveys. Jako specjalista ds. danych geoprzestrzennych z międzynarodowym doświadczeniem, Matt jest orędownikiem pomiarów w wysokiej rozdzielczości w branży architektonicznej, inżynieryjnej i budowlanej.

RM Surveys, australijska firma dostarczająca kompleksowe rozwiązania pomiarowe dla wielu branż, między innymi surowcowej i mieszkaniowej, jest podekscytowana możliwością bycia częścią nowego projektu budowlanego Muzeum Australii Zachodniej. Projekt o wartości 395,9 mln AUD obejmuje zaprojektowanie i budowę nowego budynku, który zostanie zintegrowany z istniejącymi zabytkowymi budynkami; prace konserwatorskie w budynkach Old Gaol, Jubilee, Beaufort i Hackett; oraz publiczny projekt artystyczny w nowej siedzibie Western Australian Museum.

Nowy projekt łączy współczesną architekturę z historycznymi i zabytkowymi budynkami. Głównym zadaniem architektów było połączenie zabytkowych budynków z nowymi, najnowocześniejszymi konstrukcjami.

Zadanie? Zabytkowe budynki, początkowo wykonane z drewna, wymagały dodania stali konstrukcyjnej, aby wzmocnić i umożliwić ulepszenie eksponatów. Zadaniem RM Surveys było wykonanie skanowania laserowego w ramach projektu°, który obejmuje duże hale o powierzchni 6000 metrów kwadratowych, w których znajdują się galerie do wystawiania specjalnych wystaw na dużą skalę, studia edukacyjne, przestrzenie do zapoznania się z kulisami pracy Muzeum Australii Zachodniej.

Dociera tam, gdzie nie dotarł żaden inny skaner laserowy

Zespół RM Surveys wykorzystał kilka rozwiązań Leica Geosystems do skanowania, modelowania i analizowania danych. Zaczynając od skanera laserowego Leica ScanStation P40 , geodeci wykorzystali ScanStation P40 do skanowania dużych hal ze względu na jego wysoką dokładność na dużych przestrzeniach.

Projekt Western Australian Museum był pierwszą okazją do zintegrowania ich nowego skanera obrazującego Leica BLK360 z innymi rozwiązaniami wykrzystywanymi do pracy nad projektem.

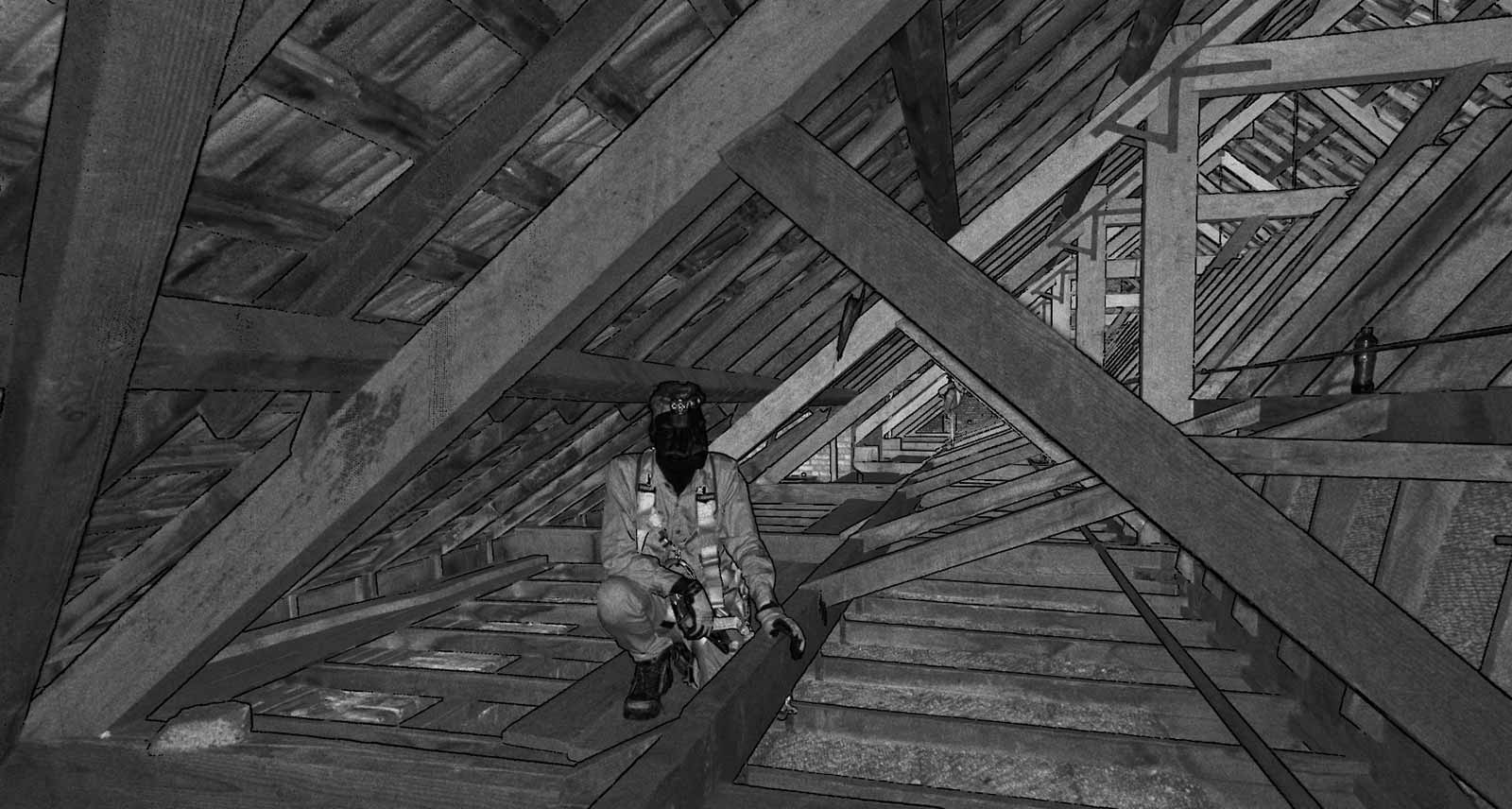

Zespół uchwycił przestrzeń dachową i drewniane belki dla prefabrykowanej stalowej konstrukcji nośnej, która miała być prefabrykowana i zainstalowana w celu wsparcia 100-letnich drewnianych belek i konstrukcji dachu.

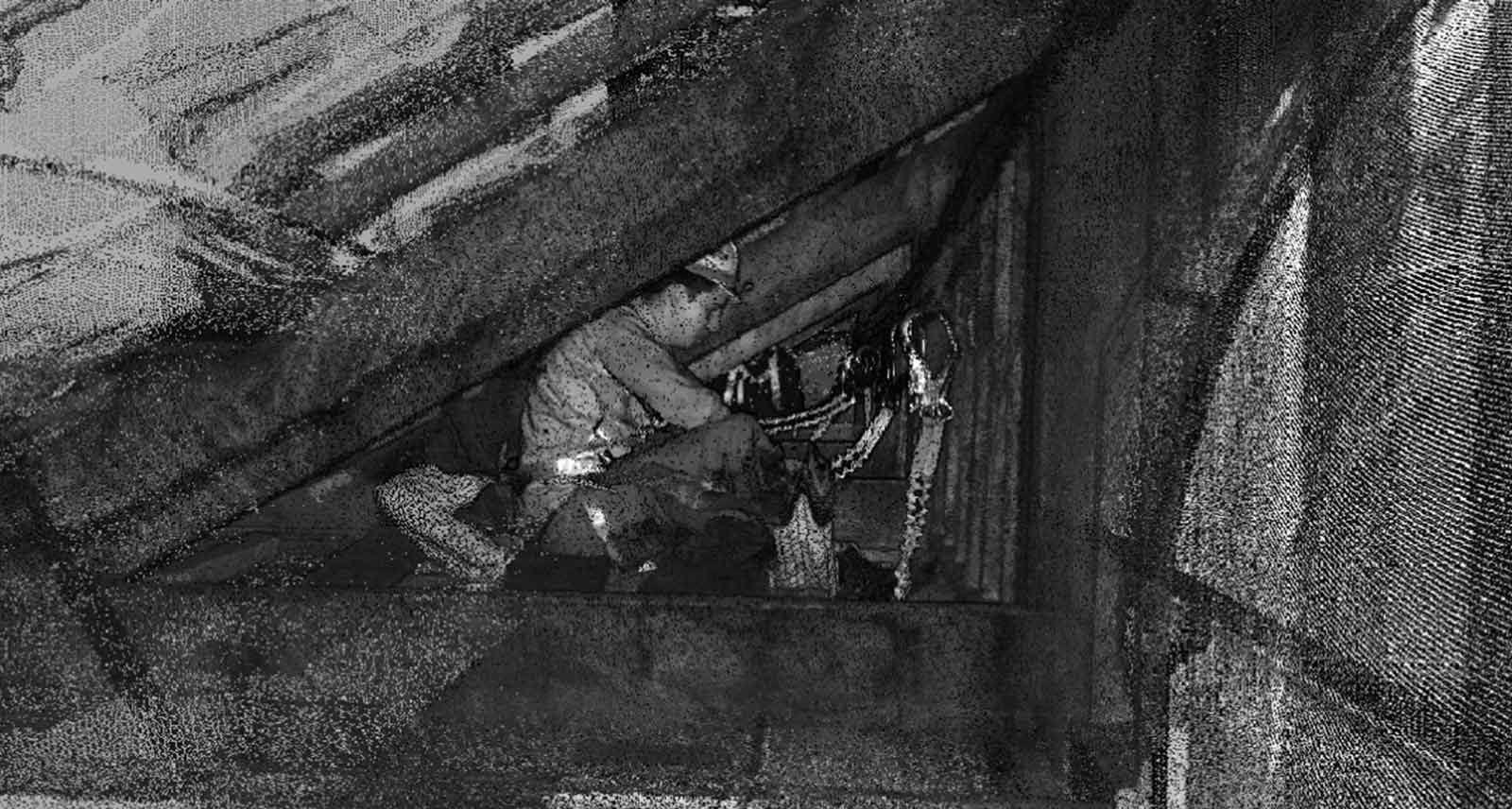

Na tym etapie projektu, BLK360 był jedynym skanerem laserowym zdolnym do realizacji tego zadania, ponieważ żaden inny produkt nie dorównywał mobilnością i dostępem do ograniczonego, niebezpiecznego środowiska pracy. Zespół musiał również nawigować przy użyciu sprzętu, mając na sobie specjalne środki ochrony indywidualnej i urządzenia chroniące przed upadkiem z wysokości.

„Ten projekt pozwolił nam poznać możliwości BLK360 na małych przestrzeniach. To była jedyna opcja, jaką miał nasz zespół, aby uchwycić ograniczone przestrzenie, a wyzwaniem było zachowanie bezpieczeństwa, dokładności i zasięgu skanowania” — powiedział Matthew Dowell, kierownik RM Surveys.

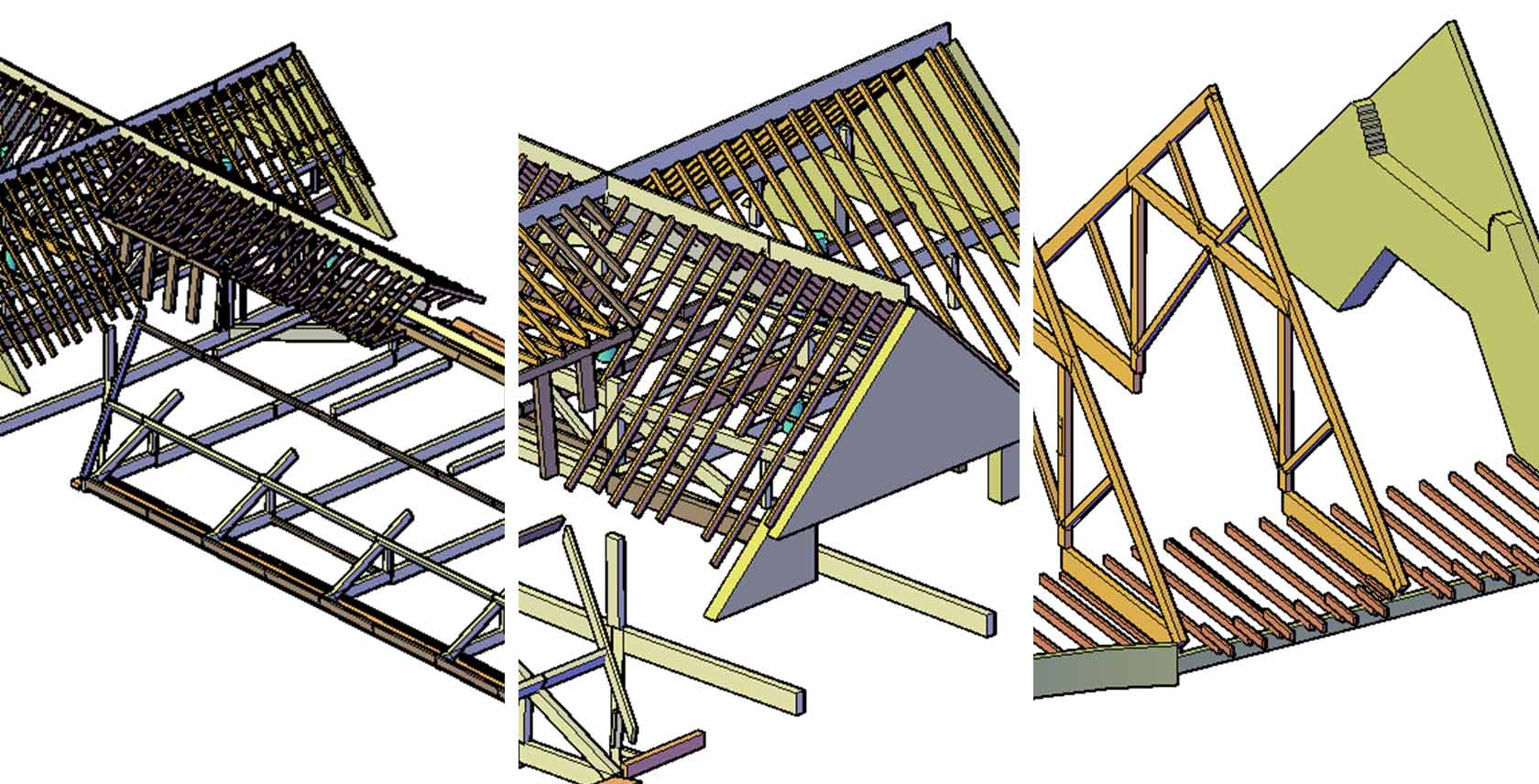

RM Surveys używa oprogramowania biurowego Leica Cyclone REGISTER 360  do łączenia i czyszczenia chmur punktów. Leica CloudWorx został użyty do wydajnej pracy z chmurami punktów bezpośrednio w programie AutoCAD do modelowania 3D konstrukcji drewnianych.

Innym wyzwaniem, oprócz poruszania się po ciasnej przestrzeni, była trudność w uzyskaniu kontroli nad dachem. Praca w budynku zabytkowym oznaczała, że zespół nie mógł wycinać ani wykonywać żadnych przejść przez dach.

Zespół rozwiązał ten problem za pomocą Leica Cyclone i funkcji rejestracji "chmura do chmury". Ze względu na ograniczony charakter przestrzeni dachowych, punkty osnowy geodezyjnej mogły być umieszczone tylko w punktach dostępu i wyjścia do przestrzeni "pełzających". W przypadku wydłużonych przestrzeni dachowych zespół mógł usunąć kilka dachówek na drugim końcu i celować na punkty nawiązania z ulicy. Miało to na celu zapewnienie dokładności zbioru danych, przede wszystkim orientacji, gdy zespół przemieszczał się w dół przestrzeni (metoda chmura do chmury może zakłócić orientację).

Nowe Muzeum Australii Zachodniej otworzyło swoje podwoje dla zwiedzających w sobotę 21 listopada w nowym budynku i pod nową nazwą: Muzeum WA Boola Bardip. Muzeum zostało zaprojektowane i zbudowane przez Multiplex i Hassell + OMA, a ostatnio zostało nominowane do nagrody Australian Construction Achievement.
