Rozwijanie działalności skoncentrowanej na skanowaniu

Studium przypadku

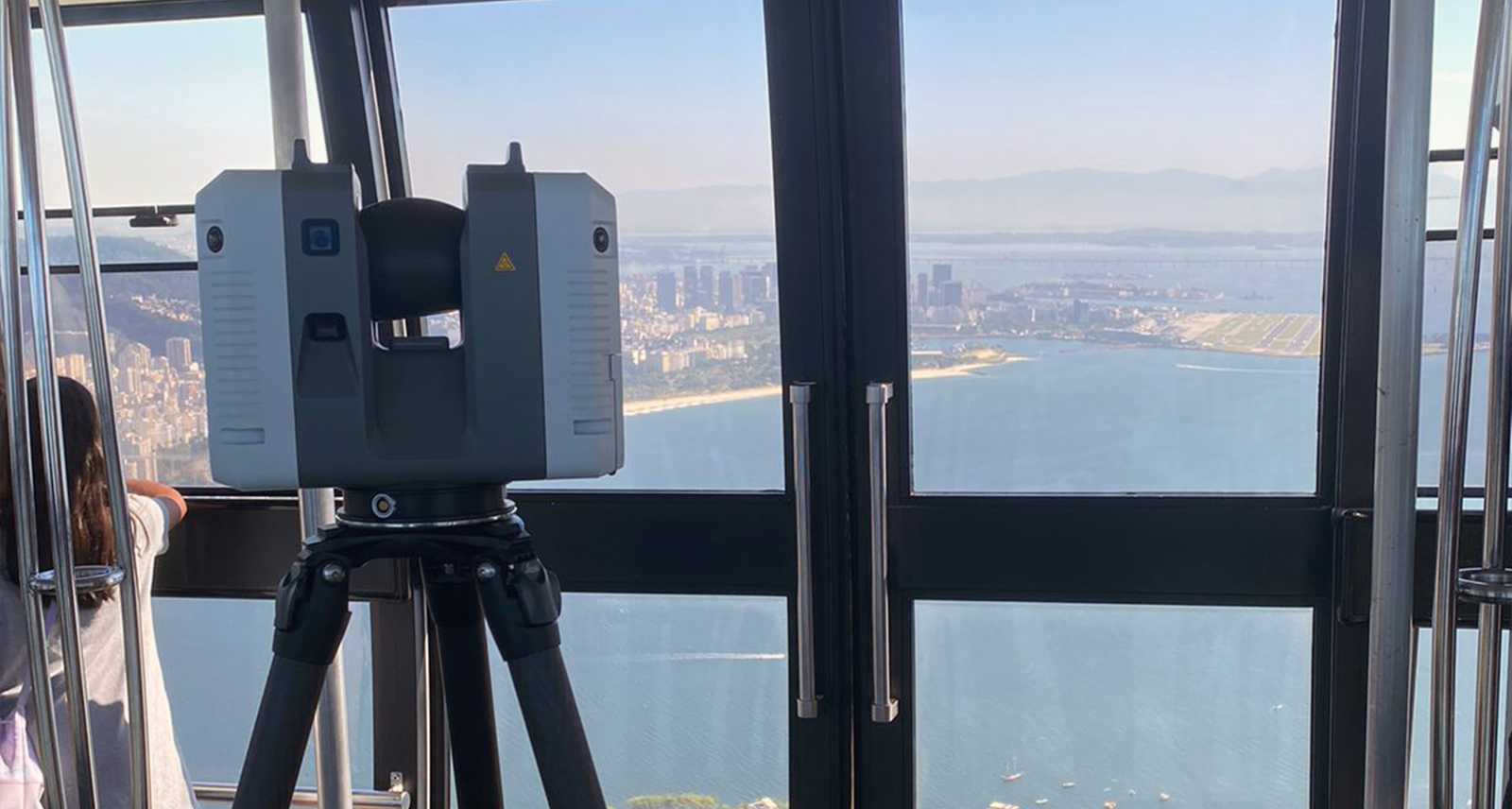

3D Laser Scanning company Futuro 3D scans with the Leica RTC360  on Sugar Mountain, Brazil

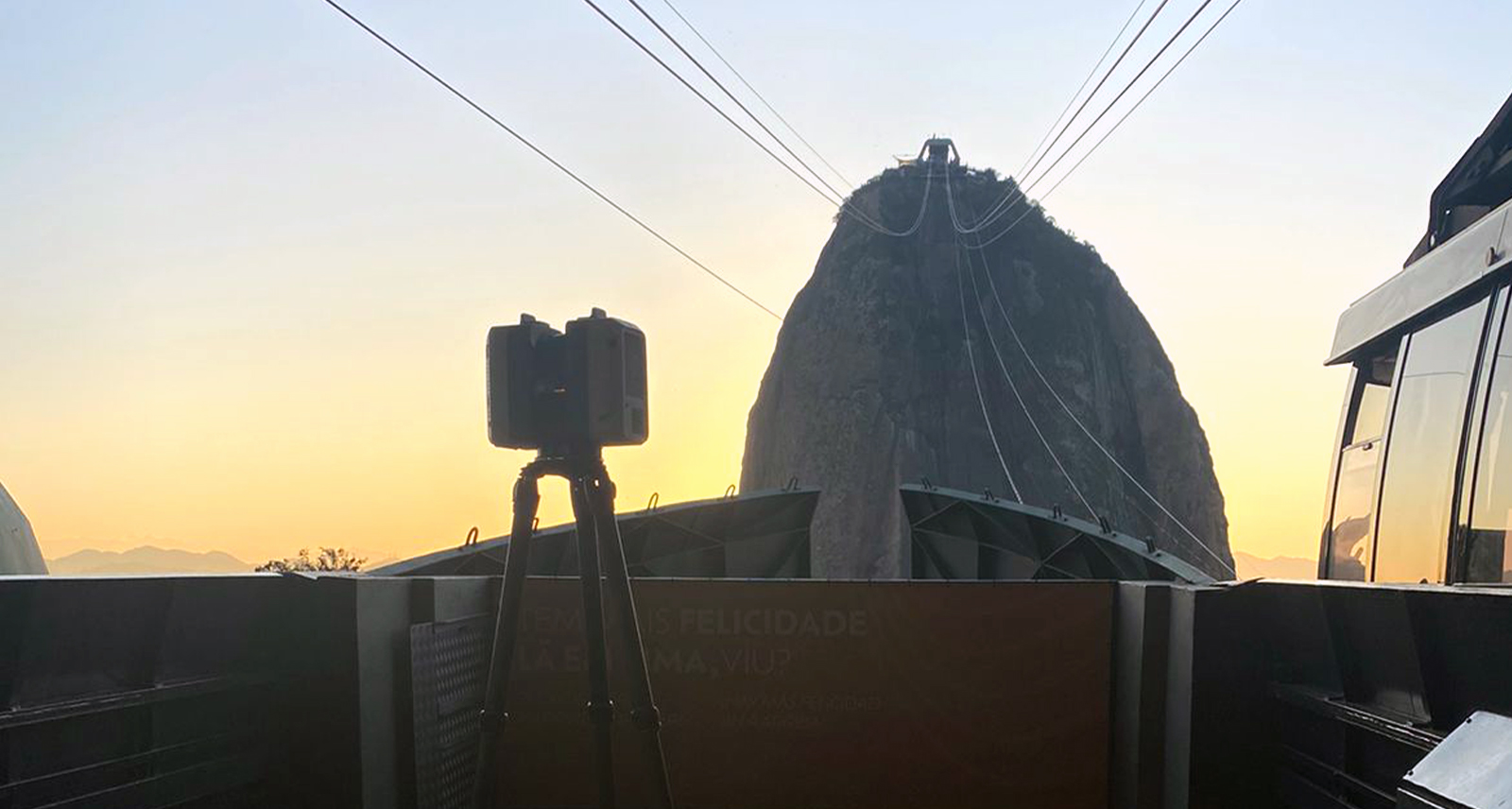

Futuro 3D was limited to 2 early dawn hours each day to conduct scanning of the Stacje kolejki linowej Sugarloaf Mountain. Udało im się uchwycić wszystkie 4 stacje w ciągu 5 dni. -Źródło: Futuro 3D

Brazylijska firma geodezyjna została założona w czasie, gdy skanowanie laserowe dopiero zyskiwało na popularności, a nowe systemy skanowania zostały wprowadzone na rynek.

Bruno Mathias de Oliveira rozpoczął swoją karierę jako inżynier geodeta w 2010 roku, pracując przy wielu różnych projektach w swojej ojczystej Brazylii, a także w Peru i Kolumbii. Dzięki doświadczeniu zdobytemu w projektach obejmujących linie metra w Rio De Janeiro, Olivera przewidział szybko rosnące zapotrzebowanie na usługi skanowania laserowego oraz rozwój sprzętu i oprogramowania do skanowania. "W Brazylii i Ameryce Południowej było dużo skanowania" - powiedział Oliveira. "Jednak nie było ono jeszcze powszechnie stosowane w wielu rodzajach projektów, zwłaszcza tych na dużą skalę". W 2018 roku zdecydował się założyć własną firmę Futuro 3D Laser Scanning e Topografia, specjalizującą się w skanowaniu laserowym.

"Kiedy zakładałem firmę, nie miałem doświadczenia w skanowaniu, nie wiedziałem, jak obsługiwać sprzęt ani jak przetwarzać skany" - powiedział Oliveira. "Przez wiele lat pracowałem w geodezji i zdałem sobie sprawę, że przy podobnej staranności i stosowaniu najlepszych praktyk, tworzenie precyzyjnych produktów 3D dla klientów nie będzie zbyt skomplikowane".  Zaczął od jednego skanera, a teraz ma ich 16.



W przypadku większych projektów, szczególnie na zewnątrz, Futuro wybiera Leica RTC360.  -Źródło: Futuro 3D

W grudniu 2020 roku Oliveira dołączył do Paulo Siqueira Filho, aby rozwinąć działalność, Siqueira miał wcześniejsze doświadczenie w projektach skanowania laserowego, a dzięki swoim umiejętnościom handlowym pomógł Futuro 3D zrobić krok w kierunku świata skanowania. Szybko zaczęły napływać zlecenia, w tym dla słynnego hotelu Copacabana Palace w Rio, laboratorium Astra Zeneca, stacji kolejowych, dziesiątek centrów handlowych i specjalistycznych projektów (nawet na wysokości 6000 metrów) w Andach.

Kluczem do tego wzrostu było zwrócenie uwagi na Futuro 3D, a Oliveira i Siqueira bardzo skutecznie promowali swoje usługi za pośrednictwem mediów społecznościowych, takich jak LinkedIn. Futuro 3D szybko zdobyło zlecenia w Brazylii i Ameryce Południowej, ale pracowało także przy projektach w Portugalii, Włoszech, Hiszpanii i Stanach Zjednoczonych. Doskonałym przykładem takich głośnych projektów było skanowanie infrastruktury kolejki linowej na górze Sugarloaf.



Sugarloaf

Podczas gdy na całym świecie istnieje aż 250 szczytów i wzgórz o nazwie "Sugarloaf", Pão de Açúcar w Rio de Janeiro w Brazylii, u ujścia Zatoki Guanabara na półwyspie wystającym do Oceanu Atlantyckiego, jest międzynarodową ikoną. Nazwana na cześć kształtu tradycyjnych formowanych bloków cukru trzcinowego używanych do transportu morskiego, ta wybitna formacja geologiczna, wznosi się 396 metrów (1300 stóp) nad portem. Kolejka linowa, zbudowana po raz pierwszy w 1912 roku, przewozi prawie milion odwiedzających rocznie na szczyt, aby podziwiać wspaniałe widoki. Odwiedzający wjeżdżają pierwszym z dwóch zamkniętych szklanych bondinho (kolejek linowych) z Czerwonej Plaży na mniejszą wysokość, Morro da Urca, gdzie znajdują się restauracje i centra handlowe. Następnie wjeżdża się drugą kolejką linową na szczyt Sugarloaf.

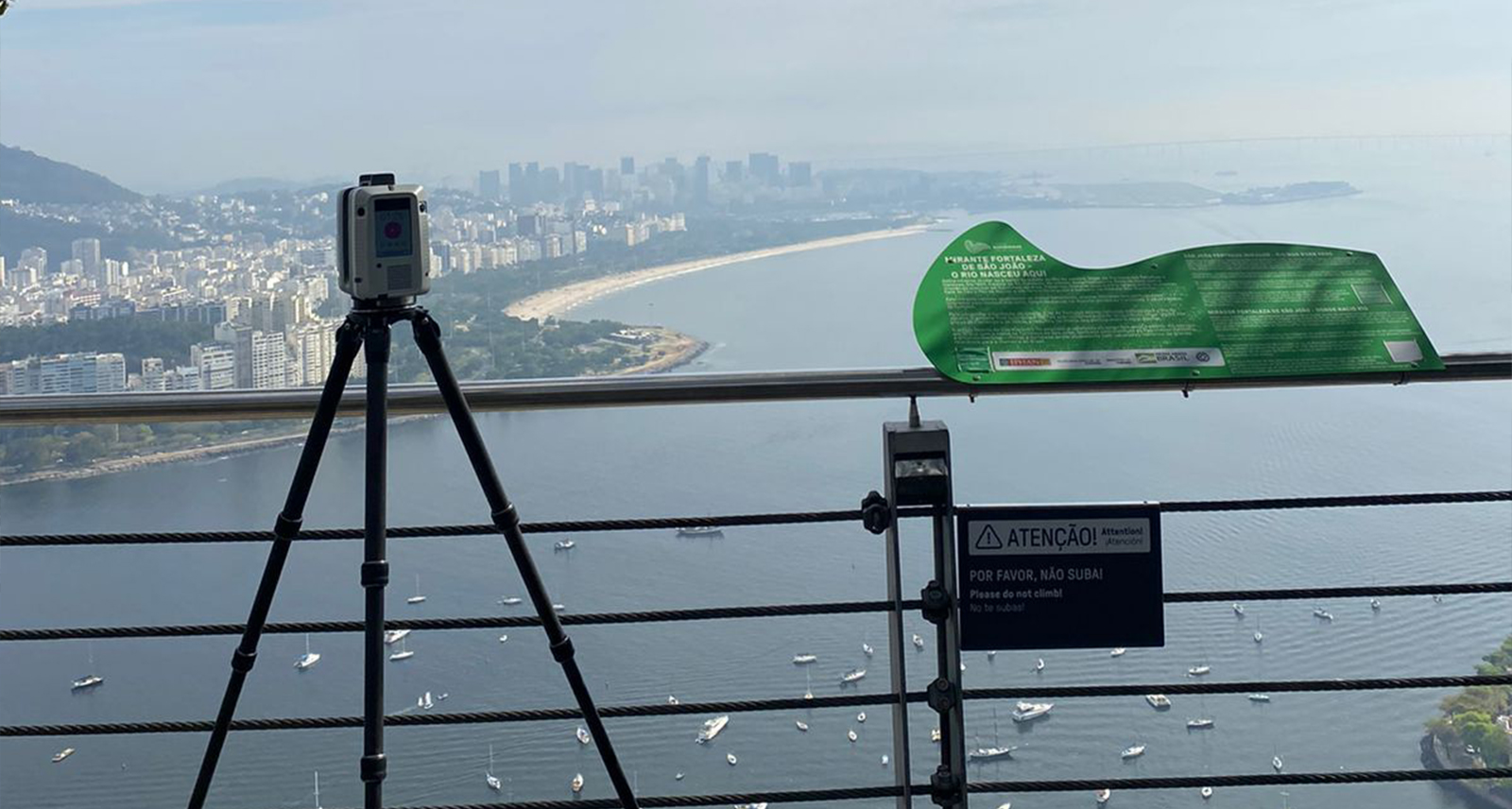

3D Laser Scanning company Futuro 3D scans with the Leica RTC360  on Sugar Mountain, BrazilKluczem do szybkiego uchwycenia każdej złożonej stacji kolei linowej był skaner laserowy Leica RTC360 w połączeniu z aplikacją terenową Leica Cyclone FIELD 360, która umożliwiła automatyczną rejestrację chmury punktów i możliwość sprawdzenia wyników na miejscu, aby upewnić się, że nic nie zostało pominięte.  -Źródło: Futuro 3D



Znalezienie partnerów w firmach geodezyjnych, inżynieryjnych i architektonicznych, świadczących usługi skanowania, których nie byłyby w stanie wykonać we własnym zakresie, stanowi znaczną część działalności Futuro 3D. W przypadku projektu Sugarloaf, architekt, który badał opcje projektowe dla proponowanej modernizacji kolejki linowej w celu uwzględnienia wagonów o większej pojemności, firma Futuro 3D została zaangażowana do skanowania powykonawczego całej infrastruktury. Wyzwaniem było zmieszczenie prac w ograniczonych ramach czasowych.

"Kolejka linowa rozpoczyna pracę o 8:00 rano każdego dnia" - powiedział Oliveira. "Mieliśmy tylko dwugodzinne okno każdego ranka, ale byliśmy w stanie zeskanować cztery stacje w ciągu 5 dni i codziennie dostarczać chmury punktów 3D wymagane przez architekta". Kluczem do stworzenia zarejestrowanych chmur punktów za pomocą wielu ustawień skanowania na każdej stacji było wdrożenie stosunkowo nowej klasy skanera i oprogramowania do jego obsługi.

Sprzęt i oprogramowanie

Oliveira powiedział, że na początku swojej pracy geodezyjnej korzystał głównie z rozwiązań Leica Geosystem i choć ograniczenia budżetowe jego startupu oznaczały zakup taniego skanera starszego typu w 2018 roku, w ciągu kilku miesięcy działalności nabył pierwszy ze swoich skanerów Leica Geosystems. "Mamy kilka skanerów laserowych Leica BLK360" - powiedział Oliveira. "Świetnie sprawdzają się one w projektach wewnętrznych lub małych projektach zewnętrznych. Jednak w przypadku wielu projektów zewnętrznych lub dużych projektów mamy teraz skanery laserowe Leica RTC360 i Leica ScanStation P40. Aplikacja Leica Cyclone FIELD 360  do ich obsługi w terenie całkowicie zmieniła nasze życie zawodowe".

Oliveira wyjaśnił, że natychmiastowe łaczenie progresywnych skanów w chmurze oznacza, że mogą oni sprawdzać kompletność skanów w trakcie ich wykonywania i mają połączoną, precyzyjnie zapisaną chmurę punktów jeszcze w terenie. Zadowolony z szybkości i jakości usług, ten sam klient zwrócił się do Futuro 3D o pomoc przy projekcie dla muzeum narodowego.

Z operacyjnego punktu widzenia przyniosło to dodatkowe korzyści. "Często w przypadku innych skanerów potrzebowalibyśmy dwóch osób, aby nadążyć za zarządzaniem danymi, przesyłając je na bieżąco" - powiedział Oliveira. "W przypadku RTC360 wybraliśmy iPady z 1TB wbudowanej pamięci masowej, na których uruchamiamy aplikację Cyclone FIELD 360 - możemy po prostu skanować i płynnie przechodzić od stanowiska do stanowiska".

W przypadku wielu projektów Futuro 3D będzie używać więcej niż jednego typu skanera. Oliveira powiedział, że jest bardzo zadowolony ze swojego skalowalnego portfolio od Leica Geosystems; mają BLK360, RTC360, ScanStation P40, ScanStation C10, a w maju 2023 roku zaczęli testować ręczny skaner Leica BLK2GO z jego kombinowanym skanowaniem wizualnym/LiDAR SLAM.  "Możemy używać BLK360 do każdego pomieszczenia w obiekcie, a RTC360 na zewnątrz i w sąsiednich budynkach".

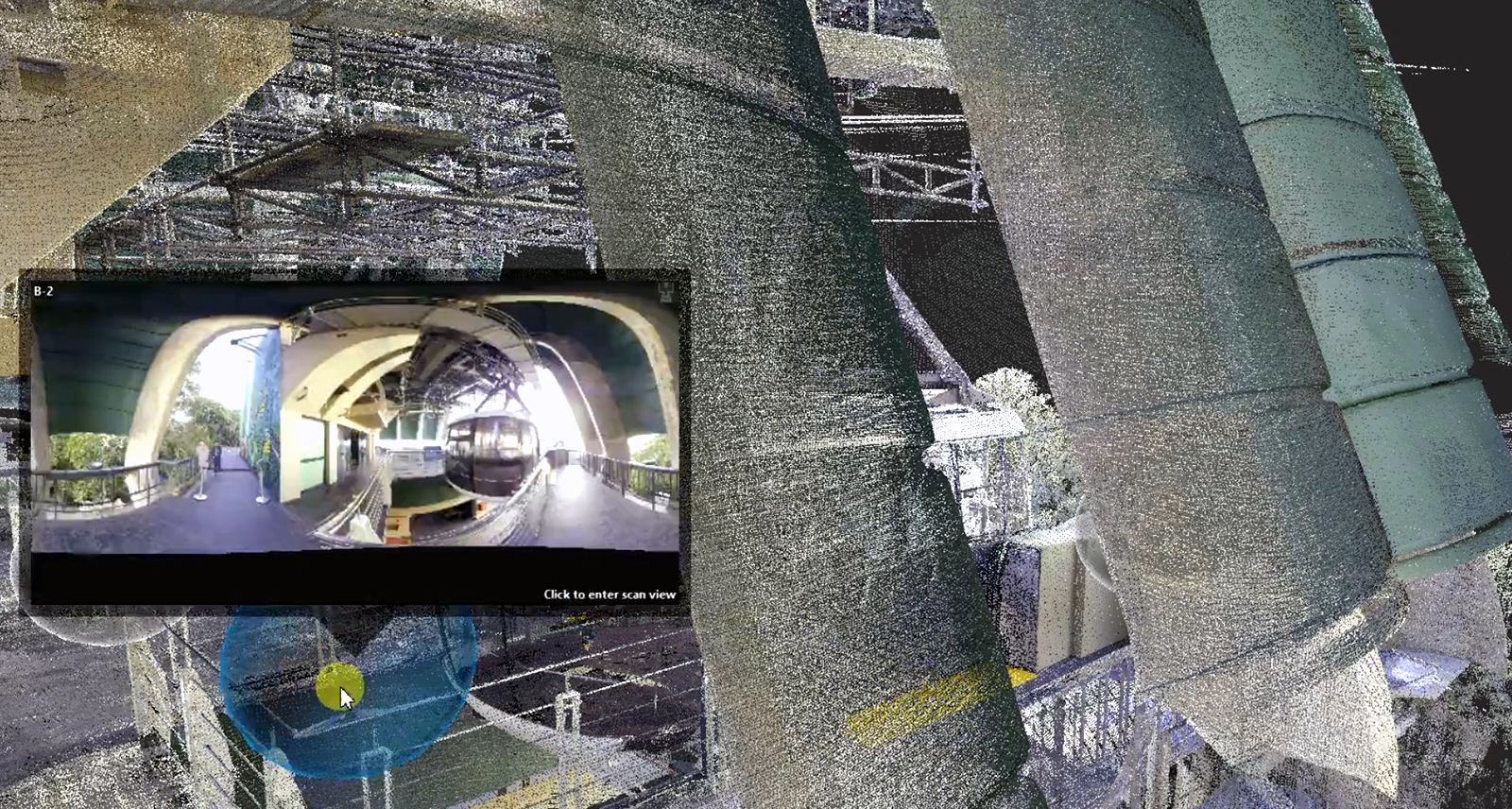

3d laser scanning point cloud image from Futuro 3D of Sugarloaf Mountain, Brazil

Ogromną zaletą korzystania z Leica Cyclone REGISTER 360 PLUS jest to, że może zarządzać do 500 skanami jednocześnie i umożliwia eksport do chmur punktów w formacie RCP.  -Źródło: Futuro 3D



Ponieważ standardowym produktem dostarczanym przez Futuro jest RCP (powszechnie używany format, który może obejmować wiele indeksowanych przestrzennie chmur punktów w formacie RCS i jest w pełni kompatybilny z produktami Autodesk), Lecia Cyclone REGISTER 360 PLUS i Cyclone FIELD 360 to wszystko, czego potrzebują do prawie wszystkich projektów. Cyclone FIELD 360 to aplikacja terenowa na urządzenia mobilne z systemem Android i iOS - tablety, a nawet telefony - do obsługi czujników RTC360, BLK360 i serii P oraz łączenia wynikowych chmur punktów. Cyclone FIELD 360 zapewnia również możliwość ostatecznego łączenia skanów w aplikacji Cyclone REGISTER 360 PLUS, która może zarządzać nawet 500 skanami jednocześnie. Cyclone REGISTER 360 PLUS zapewnia Futuro proces łączenia i czyszczenia chmur, optymalizacji, zapewnienia jakości i publikacji w standardowych formatach.

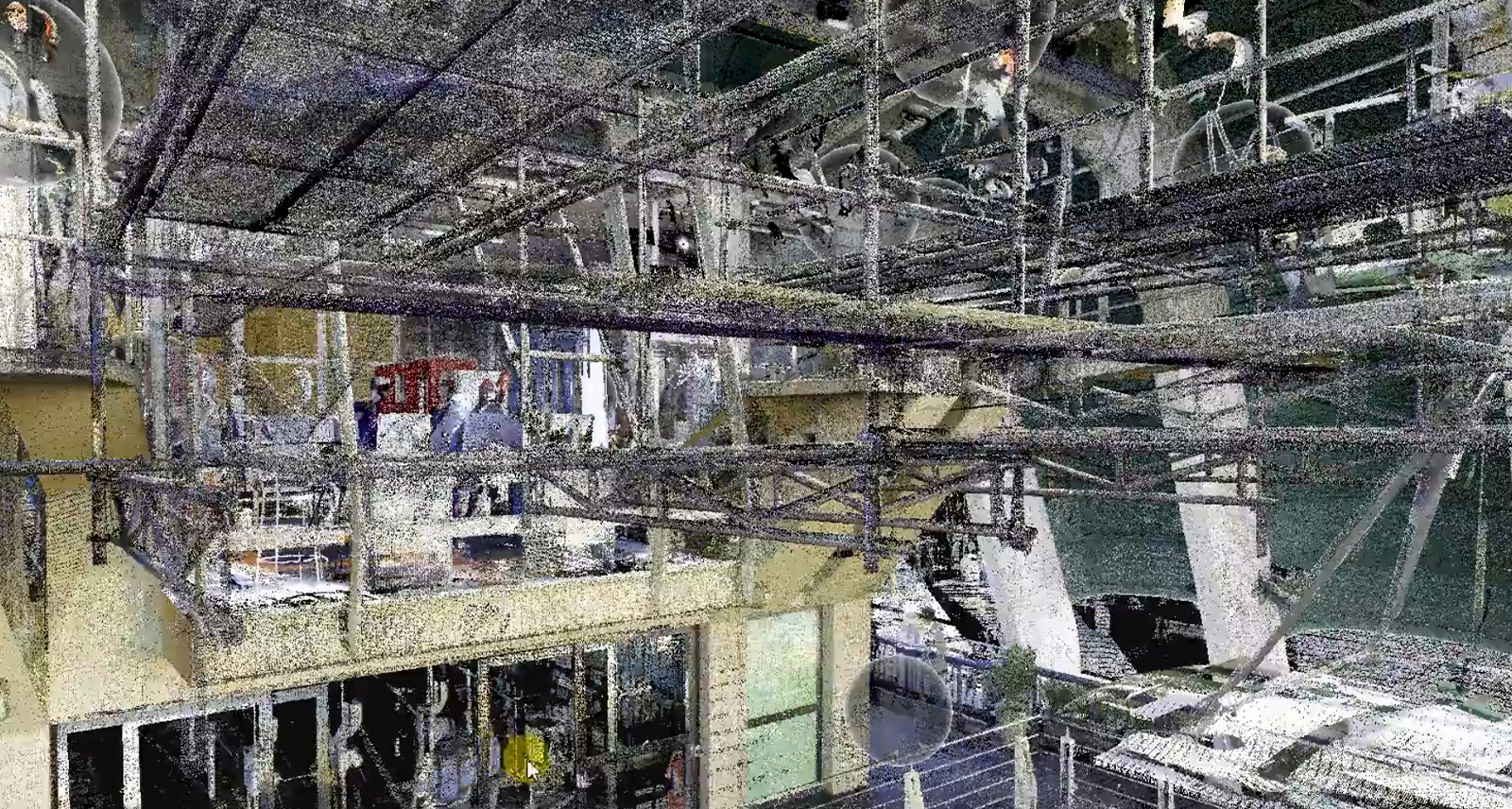

3d laser scanning point cloud image from Futuro 3D of Sugarloaf Mountain, Brazil

Codzienne skany są wstępnie łączone w Cyclone FIELD 360, a wiele dni pracy jest łączonych i finalizowanych w Cyclone REGISTER 360 PLUS, zanim zostaną opublikowane jako plik RCP dla klientów. -Źródło: Futuro 3D



Oprócz dostarczania plików RCP, Futuro wykorzystuje format LGS firmy Leica Geosystem do wirtualnych wycieczek po danych. LGS to potężny format plików rzeczywistości cyfrowej firmy Lecia Geosystems. Ten "projekt w pliku" może przenosić nie tylko chmury punktów, ale także obrazy i dane uzupełniające, takie jak geotagi i metadane. Wykorzystując LGS w Leica TruView  Desktop lub TruView LIVE (przeglądarkowa wersja popularnej darmowej przeglądarki), zespół, interesariusze i klienci mogą przeglądać dane, współpracować i sprawdzać postępy projektu.

Oliveira i Futuro 3D rozpoczęli działalność w odpowiednim momencie, gdy skanowanie laserowe stawało się coraz bardziej powszechne w jego kraju i regionie. Wraz z pojawieniem się na rynku nowych systemów, takich jak RTC360, pomogło im to zaspokoić rosnące zapotrzebowanie. Model rozwoju działalności Futuro w zakresie przechwytywania rzeczywistości rozpoczął się od analizy potencjału produktywności narzędzi, zbudowania wykwalifikowanego zespołu, nawiązania współpracy z firmami inżynieryjnymi i geodezyjnymi, które nie posiadały własnych możliwości skanowania, oraz wykorzystania platform cyfrowych do promowania swoich usług. Posiadanie najlepszego sprzętu i oprogramowania do pracy umożliwiło Futuro szybkie dostarczanie najwyższej jakości danych rzeczywistości, często przekraczających oczekiwania klientów.
