Leica Nova MS60 och TS60: Nyheter

Richard Ostridge, vår Senior Product Engineer, pratade med oss om nya Leica Nova MS60 och TS60. Läs allt om vad vår mest avancerade MultiStation och totalstation har att erbjuda i intervjun nedan:

Många har hört nyheten om den nya Leica Nova MS60 MultiStation – men innan vi fokuserar på den nya MS60, kan du påminna oss om vad en MultiStation är för något?

Enkelt förklarat är en MultiStation en helt ny typ av instrument. Den baseras på en totalstation, men är såpass kraftfull att den kan göra praktiskt taget allt själv. När vi på Leica Geosystems introducerade världens första MultiStation 2013 – MS50 – så använde vi termen ”mergeTEC” för att representera sammanslagningen av flera olika tekniker. Jag tycker fortfarande att mergeTEC är en bra beskrivning, eftersom en MultiStation är resultatet av en sammanslagning av tekniken i en avancerad fjärrstyrd totalstation med scanningskapacitet, bildtagning med två kameror och GNSS-teknik genom SmartPole- och SmartStation-lösningar.

Men det handlar inte bara om att kombinera olika tekniker. Jag tycker det är mer intressant att prata om kapacitet. En MultiStation är ett mätinstrument som kan användas till maxkapacitet varenda dag. Den höga prestandan gör att den klarar i stort sett alla slags mätuppdrag, och den ger dig informationen du behöver för att fatta rätt beslut om vad du ska mäta och hur du ska göra det. Topografiska ytpunkter, utsättning av vägar, järnvägsspår och tunnlar, övervakning, scanning – en MultiStation kan göra det mesta.

Det låter verkligen som en bra produkt! Kan du berätta mer den nya MS60 – den har samma namn som förut, så vad är det som har förändrats?

Bra fråga. Det stämmer att den nya MultiStation har samma namn som sin föregångare. Denna nya MS60 ser till och med likadan ut som den tidigare versionen, och de drivs båda med Leica Captivate och kan styras med samma dataloggar. Så vad har hänt sedan vi introducerade den första MS60 för fem år sedan? Vi har vidareutvecklat 2015 års modell och gjort en ny version som är snabbare och ännu mer mångsidig än den första.

Jag gillar inte att använda de här termerna utan att förklara vad som faktiskt menas, så låt mig berätta lite mer.

När jag pratar om större mångsidighet syftar jag inte bara på i vilka situationer MS60 kan användas, utan också på hur den används. Med den smarta scanningen kan vi nu till exempel snabbt scanna smala horisontella band för att enkelt skapa planlösningar. Det går också att pausa scanningen för att genomföra andra uppdrag och sedan gå tillbaka och slutföra den.

När jag säger att MS60 är snabbare menar jag verkligen att den nya versionen är avsevärt snabbare än den gamla. Den kan scanna upp till 30 000 punkter per sekund, vilket naturligtvis är en tydlig fördel eftersom du kan bearbeta mer information på kortare tid. Instrumentet är också otroligt snabbt när det används i fjärrstyrt läge; det kan spåra mycket dynamiska mål även på nära håll, det lär sig hur den omgivande miljön ser ut (”självlärande”) och det fortsätter vara låst på rätt prisma även i svårarbetade miljöer. Om det skulle tappa låsningen på prismat gör den kraftfulla DynamicLock-funktionen att det snabbt låses på nytt utan att du behöver göra något. Jag ska heller inte glömma att nämna hur mycket tid man sparar med hjälp av ”AutoHeight”, vår nya lösning som gör att man inte behöver mäta instrumentets höjd manuellt. Det sparar minst 30 sekunder på varje utsättning, och framför allt eliminerar det risken för dyra misstag på grund av manuella mätningar och avläsningar.

Den nya Leica Nova MS60

Hur kan scanningsfunktionen hos nya MS60 vara så mycket snabbare?

Den ökade scanningshastigheten beror på en kombination av förbättrade elektroniska komponenter, förbättrad programvara och uppdaterade algoritmer. Tillsammans levererar dessa förbättringar en högre rotationshastighet på upp till 360° per sekund, förstärkt avståndsmätning med högre prestanda som möjliggör scanningsintervall på upp till 30 000 Hz, och ett spiralformat scanningsmönster som alternativ till dagens ”vertikala scanningsmönster”.

När det vertikala scanningsmönstret används så gör MS60 vertikala svepningar över det aktuella området. Instrumentets kikare rör sig upp eller ner för att göra ett smalt svep över scanningsområdet, sedan vrids kikaren ett litet steg i sidled och utför ytterligare ett vertikalt svep. Processen fortsätter till dess att hela scanningsområdet har täckts.

Det finns tillfällen då den här metoden är mycket effektiv, men eftersom MS60 bara samlar in data under dessa vertikala svepningar fanns det utrymme för förbättringar – och det är precis här som det spiralformade scanningsmönstret kommer in. När spiralmönstret används samlar MS60 alltid in data, samtidigt som instrumentet kan hålla en högre rotationshastighet eftersom det roterar horisontellt och vertikalt på samma gång.

Vad innebär då de här förändringarna?

Låt mig ge ett exempel: en komplett kupolscanning med 30 mm mellanrum vid 10 meters avstånd tar nu mindre än 15 minuter istället för över 40 minuter!
De här förbättringarna har också gjort att vi kan lägga till en metod för ”bandscanning”. Med den här metoden kan ett horisontellt band runt MS60 definieras som det aktuella scanningsområdet. Genom att använda det nya spiralscanningsmönstret görs dessa bandscanningar otroligt snabbt; till exempel kan ett 1° högt, 360° brett horisontellt band med en densitet på 10 mm vid 10 m nu mätas på under en minut. Det är verkligen helt perfekt när man försöker ta fram planlösningar eller mäta inuti ett objekt, till exempel en tank.

Det finns vissa situationer där den nya spiralmetoden inte kan användas, till exempel när den högre hastigheten inte är möjlig på grund av långt avstånd till objektet (när man till exempel mäter en fasad eller en klippvägg flera hundra meter bort), men den är ändå en stor förbättring som verkligen gör instrumentet mer mångsidigt.

Okej, du nämnde att scanningen var mer mångsidig, då antar jag att det handlar om något mer i tillägg till den ökade hastigheten?

Precis, det är mer än bara hastigheten.

För det första finns nu möjlighet att stoppa en scanning, utföra andra uppdrag och sedan gå tillbaks och göra färdigt scanningen senare. Det är inte ovanligt att man blir avbruten i arbetet när någon ber om en snabb mätning eller utsättning. Nu gör vi det lättare för lantmätare som hamnar i sådana situationer. Detsamma gäller i lägen när du försöker mäta ett område och stöter på ett hinder, till exempel om en bil parkerar och skymmer sikten. Istället för att vänta på att bilen flyttas kan du stoppa scanningen, utföra andra arbetsuppgifter och sedan avsluta scanningen när hindret är borta.

För det andra är det nu möjligt att återanvända tidigare scanningsinställningar, vilket kan vara väldigt praktiskt och är något som efterfrågats av många användare. Jag berättade ju tidigare om att använda bandscanning för att ta fram planlösningar i byggnader, och där kan man spara tid genom att bara behöva ställa in parametrarna en gång och sedan återanvända inställningarna i alla rum. Eller föreställ dig att du behöver jämföra ändringar i ett objekt på daglig basis, till exempel i en anläggningsmiljö där betong sprutas ut varje dag. Här kan du använda samma mätplats och inställningar för att enkelt kontrollera tjockleken på ett lager direkt efter att det har applicerats.

Vi har börjat höra en ny term – ”MultiSurveyor”… vad är det?

Jag hörde nyligen en ingenjör beskriva en lantmätare som en ”problemlösare på språng” och det tycker jag stämmer bra. En MultiSurveyor är en lantmätare som kan tackla de många varierande arbetsuppgifter och problem han eller hon ställs inför och samtidigt fortsätta leverera tillförlitliga resultat på ett effektivt sätt. För att kunna göra detta behöver en MultiSurveyor tillgång till rätt verktyg. Det är där MultiStation kommer in i bilden!

I sociala medier och genom feedback från kunder har vi sett att våra MultiStations har använts med oändlig uppfinningsrikedom: traditionella topografiska mätningar, skapandet av historisk dokumentation, analys av vägytor, tunnelanläggningsprojekt, allmänna kontroller av befintligt skick, analys av prefabricerade objekt, kontroll av golvplanhet, analys av yttjocklek, fjärrövervakning ... Listan kan göras hur lång som helst! Vi uppmuntrar våra kunder att fortsätta berätta om var de har använt eller vill använda en MultiStation genom att använda hashtaggen #MultiSurveyor i sociala medier.

Okej, då vet jag mer om den nya MS60, men det finns ju också en ny Leica Nova TS60 – vad är nytt där? Den har inga scanningsfunktioner, eller hur?

Ja, utöver den nya MS60 MultiStation finns även en ny TS60 totalstation. Totalstationen TS60 stod redan ut ur mängden som det idealiska instrumentet att använda när det inte går att kompromissa med kvaliteten och man behöver bästa möjliga precision och tillförlitlighet. I årets version har vi lagt till två fantastiska nya funktioner till TS60-plattformen, nämligen ”AutoHeight” och ”DynamicLock”.

AutoHeight gör att instrumentet mäter sin egen höjd vid utplacering, vilket inte bara sparar tid utan också minskar risken för mätningsfel. Med funktionen DynamicLock kan TS60 sikta på och låsa fast vid ett rörligt mål, vilket betyder att du inte behöver stanna upp och stå stilla medan instrumentet söker efter dig och låser fast på din prisma.

Men du har rätt, den har ingen scanningsfunktion och är inte lika mångsidig som MultiStation. Den är istället världens mest noggranna totalstation. Den använder vinkelnoggrannheten på under en sekund och distansprecision som mäts i submillimeter för att leverera tillförlitliga, exakta och konsekventa resultat, oavsett i vilken miljö den används.

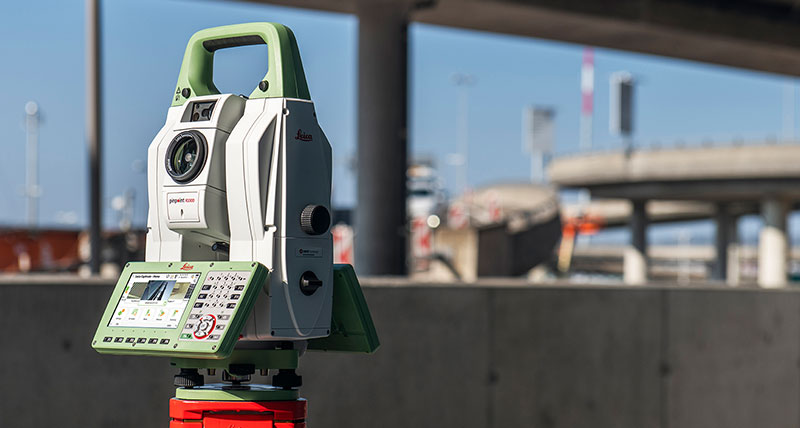

Nya Leica Nova TS60

Var och när kommer den nya Leica Nova TS60 att användas?

Jag nämnde tidigare att TS60 är det idealiska instrumentet att använda när det inte går att kompromissa med kvaliteten – när man helt enkelt behöver extremt noggranna och tillförlitliga mätningar. Men du har rätt, jag borde förklara det lite närmare.

En del av jobbet för alla mätproffs är att leverera resultat som håller rätt kvalitet och som är tillräckligt tillförlitliga för det aktuella projektet. Det betyder att man måste välja rätt mätinstrument och rätt tekniker för att säkra att man uppfyller projektkraven.

Ofta är kraven väldigt exakta och det finns inte utrymme för misstag och felaktiga mätningar. De bästa exemplen är förmodligen placering av brolager, inriktning av järnvägsspår, anläggning av höghus eller vid övervakning av en struktur för allra minsta rörelse. I alla dessa situationer behövs troligtvis mätresultat med millimeterprecision. Det finns inget utrymme för opålitliga instrument och mätproffsen måste använda bästa praxis och en väl genomtänkt metodik. Men de måste också använda instrument med högsta möjliga precision och tillbehör av hög kvalitet – allt måste bli helt rätt – och det är där Leica Nova TS60 kommer in.

Richard Ostridge, Senior Product Engineer hos Leica Geosystems

Tack för din tid, Richard. Det här var extremt upplysande.
