Fem tips för laserskanning i en utmanande miljö

8 juni 2020

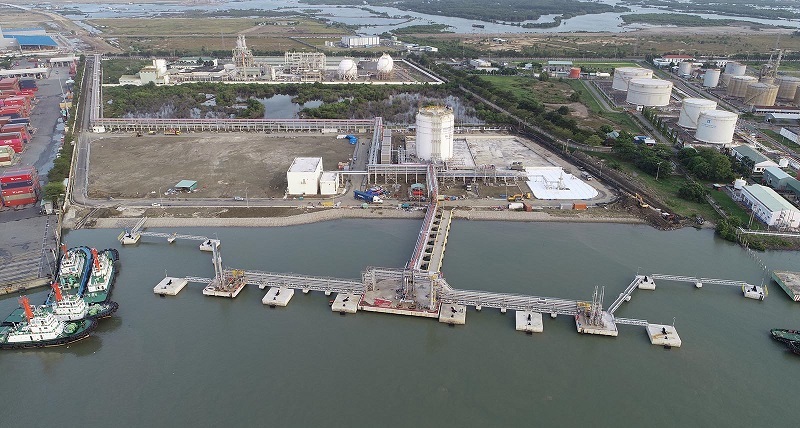

När Vietnams ledande hamn- och kustinspektionskonsulter Portcoast åtog sig att utföra dokumentationsarbete i 3D i Hyoung Vina Chemical Port ställdes de inför ett antal miljöutmaningar. Den nya hamnen är en del av Hyoung Chemical Complex och konstruktionen av LPG-bryggan (där Portcoast skulle bygga en modell) var en av de sista uppgifterna i utvecklingen. Detta innebär att även om vissa faser av hamnen redan var i drift, var andra fortfarande under uppbyggnad.

Den undersökning som genomfördes av Portcoast omfattade en yta på mer än 30 hektar och då en stor del av området låt under vatten var kunskapsnivån och erfarenheten hos specialister från Portcoast avgörande för att kunna samla in data i dessa svåråtkomliga områden. Även om många detaljer med det här arbetet var unikt påminde många av utmaningarna de som finns för andra liknande platser. Portcoast har delat med sig av sina fem bästa tips och förklarar hur Leica Geosystems laserskanningsteknik hjälpte till att hantera dessa utmaningar.





1. Hitta en skanningsposition där du kan stå stabilt och undvika avbrott.

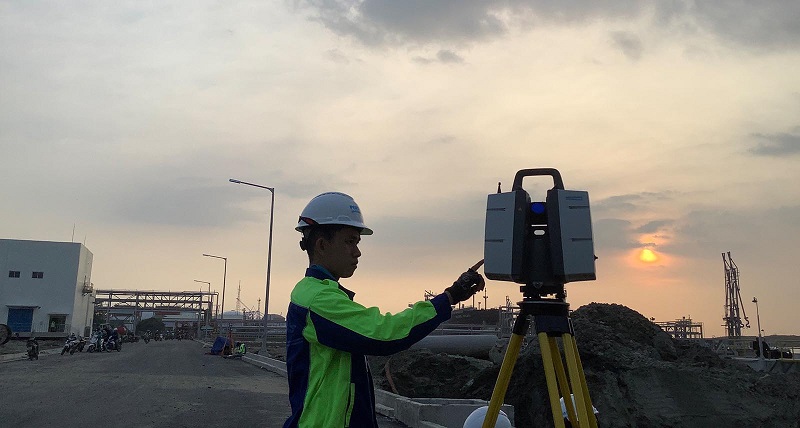

Störningar i pågående byggnadsarbete och mycket trafik kan göra det svårt att hitta den stabilitet som krävs för precisionsskanning. För att minska dessa utmaningar bestämde sig Portcoast för att skanna från upphöjda platser ovanför vägen.

Dr Hoang Hiep på Portcoast förklarar: ”Genom att vi arbetade ovan mark fick vi större stabilitet men höjden krävde en skanner som klarade det här och som kunde ge noggranna resultat även på långa avstånd. Leica ScanStation P50 tillhandahöll 1 mm noggrannhet på ett avstånd av 1 km – det innebar att vi kunde täcka området tillförlitligt och korrekt.”

2. Förhindra dataförlust i oförutsägbart väder genom snabb dataöverföring

När man arbetar i tropiska miljöer kan skiftande väderförhållanden snabbt öka risken för dataförlust ute i fält. Därför är det är viktigt att snabbt kunna överföra data mellan arbetet på plats och kontoret. Med Leica Cyclone och Leica Cyclone3DR kunde Portcoast samla in punktmoln från teamet och snabbt verifiera all data.

Cyclone-programvarumodulerna är utformade som en helhetslösning och gör det möjligt för de som ansvarar för varje steg i ett projekt med punktmoln att anpassa sig till de specifika behoven i varje fas genom programvarans modulära uppbyggnad. Den intuitiva designen och enkelheten i Cyclone 3DR-tekniken gör den enkel att använda även för nya användare. Det innebär att de kan skapa en mängd olika 3D-rapporter och visualiseringar för inspektion.

”Den höga hastigheten och exaktheten i mätningen hjälpte till att undvika fördröjningar i efterbearbetningen på kontoret, och programvaran hjälpte oss att kontrollera punkterna när det behövdes. Med Infinity går det otroligt lätt och snabbt att överföra data”, säger Hoang Hiep.

3. Använd anpassning och en kombination av 3D-laserskannrar för att nå alla områden

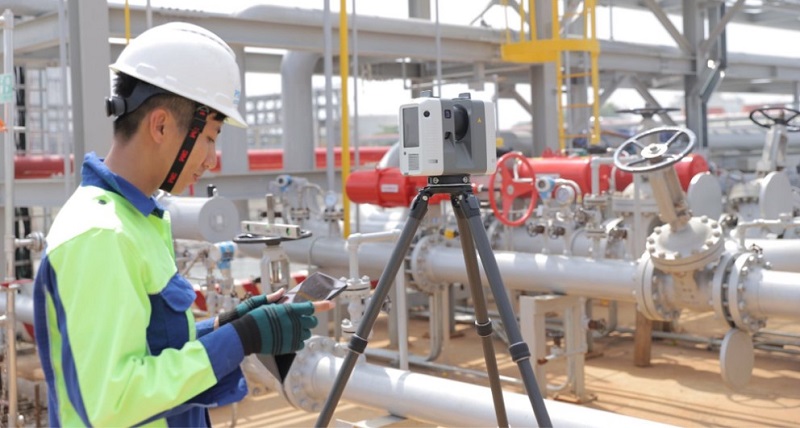

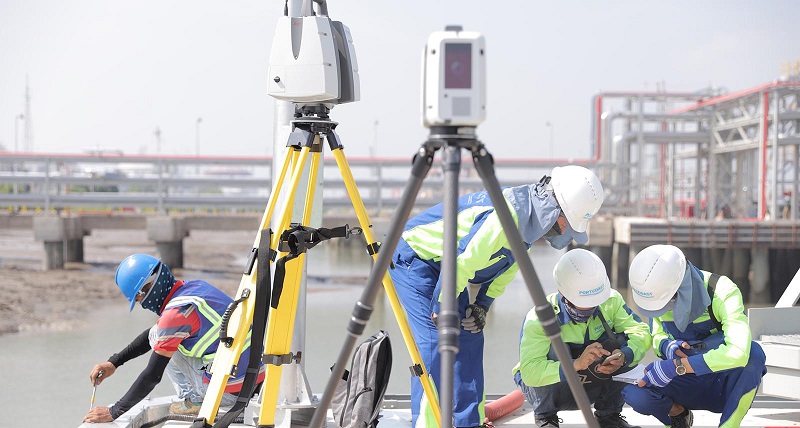

Tankar, rörsystem, lastarmar och områden under åtkomstbryggan är komplexa skanningsmiljöer. Genom att använda en kombination av Leica ScanStation P50 på marken för lång räckvidd, Leica RTC360 och Leica BLK360 för att nå de smala områdena kunde Portcoast registrera mycket detaljerade skanningsdata även under jord och i trånga områden där avståndet var bara 20 centimeter. Tack vare konstruktionen med en enda knapp kan dessa enheter sänkas ned i rätt läge med hjälp av anpassade kranar och fjärrstyras.

4. Minska antalet anställda och begränsa timmarna ute i fält för att minska riskerna

Använder man fler personer ute på plats ökar också projektkostnaderna och riskerna, men det går att åtgärda genom att välja rätt utrustning enligt Hoang Hiep:

”Det var inte bara utbildningstiden för teamet som nästan halverades när de arbetade med Leica Geosystems-teamet – även den snabba datainsamlingen med Leica Geosystems-teamet minskade mättiden avsevärt. I ett projekt som detta skulle undersökningarna ta ungefär cirka 12 timmar. Även det kunde vi minska till 3 timmar tack vare ScanStation P50. Genom att vi snabbade på hela processen minskade också den operativa risken och antalet anställda som krävs för detta jobb.”

Att minska en uppgift från 12 timmar till 3 timmar innebär att varje teammedlem kan göra betydligt mer, och färre personer behöver utbildning för att stå beredda att arbeta ute i fält. Detta minskar inte bara den operativa risken utan genom att minska utbildningstiden kan det också ge en mer konkurrenskraftig offert.

"Med Leica Geosystems produkter tog det ungefär två veckor att förbereda utrustningen för användning, medan det med andra leverantörer tar nästan dubbelt så lång tid. Det som var särskilt användbart i utbildningen var det faktum att instruktörerna på Leica Geosystem delade med sig av praktiska exempel på sina erfarenheter genom att använda utrustningen i verkliga projekt, snarare än att bara lära ut teoretiska kunskaper”, tilläggerHoang Hiep.

Därför är det även viktigt att tänka på tidsbesparingar på plats och för teamutbildning när man väljer en leverantör och tittar på vilken typ av utbildning de tillhandahåller.

5. Använder verklighetstrogen teknik för att möta framtida utmaningar

Genom att använda Cyclone FIELD 360-appen 3D-datainsamlingen i fält med ScanStation P50-laserskannern och slutlig dataregistrering på kontoret med Cyclone REGISTER 360 kunde Portcoast skapa virtuella modeller för att utforska platsen med hjälp AR- och AI–tekniker. På så sätt och minskade både tiden på plats och operativa risker för andra entreprenörer. Modellen ger en referens som gör att du kan identifiera när problem uppstår och hur de ska åtgärdas.

I det här fallet kan hamnägarna kontrollera i vilken utsträckning betongbalkarna har spolats eller hur betongrören rör sig jämfört med modellens 3D-mätningar. Med dessa virtuella modeller kan hamnägare planera och modellera framtida utveckling för att hantera installationen utan att behöva åka till platsen igen. Tack vare konstruktionsintegrering återspeglas alla ändringar i modellen automatiskt, vilket underlättar samplanering med flera entreprenörer.

Varje anläggning och projekt har sina unika utmaningar, men många av dessa kan minskas genom att välja rätt utrustning. Det är viktigt att identifiera så många utmaningar som möjligt i förväg. Då bör du titta närmare på hur din teknikpartner kan ta itu med dessa ur ett helhetsperspektiv. Tänk inte bara på hur produktpaketet fungerar i sig utan hur det hjälper ditt kontor och teamet på plats att arbeta tillsammans på ett samordnat sätt. Om tekniken sparar dig en dag på plats men det tar ytterligare tre dagar att utbilda teamet för att få jobbet igång: hur påverkar det ditt arbete och dina kostnader? Kom ihåg att de utmaningar som uppstår på plats sträcker sig längre än bara själva arbetet. Men genom att ta hänsyn till detta från början kan du undvika många problem senare.
